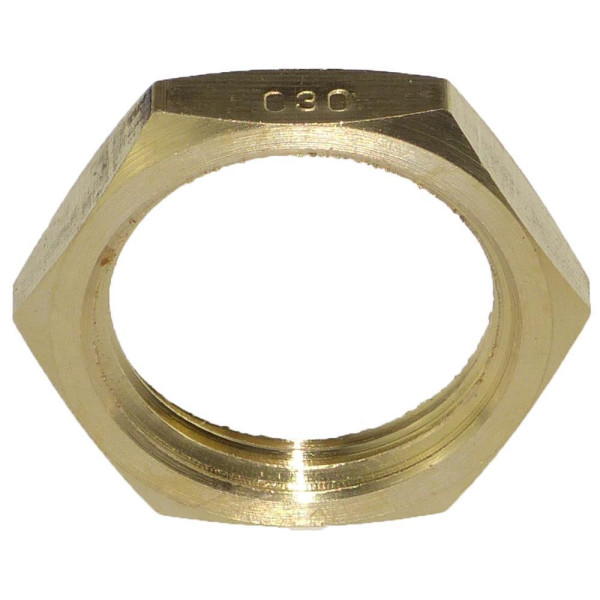

Messing Gegenmutter – Sechskant mit Innengewinde
Die Messing Gegenmutter mit Innengewinde dient zum Fixieren und Kontern von Gewindeanschlüssen und Verschraubungen. Sie wird auf ein passendes Außengewinde geschraubt und kann beispielsweise zur Befestigung von Tankdurchführungen, Rohrdurchführungen, Anschlüssen oder anderen Gewindebauteilen eingesetzt werden.
Eine Gegenmutter wird häufig auch als Kontermutter bezeichnet. Durch die flache Sechskant-Bauform benötigt sie nur wenig Platz und lässt sich mit einem passenden Schraubenschlüssel sicher anziehen. Die Gegenmutter aus Messing ist in verschiedenen Zollgrößen von 1/8" bis 1 1/2" erhältlich.
Vorteile der Messing Gegenmutter
-
Innengewinde zur Montage auf passenden Außengewinden
- Zum Fixieren und Kontern von Gewindeanschlüssen
- Flache und platzsparende Bauform
-
Sechskant für die Montage mit einem passenden Schraubenschlüssel
- Robuste Ausführung aus Messing
- Für Wasser bis zu einem Betriebsdruck von 16 bar geeignet
- Typischer Einsatzbereich von -10 °C bis +150 °C
- Gewindegrößen von 1/8" bis 1 1/2" erhältlich
Typische Einsatzbereiche
Messing Gegenmuttern kommen überall dort zum Einsatz, wo ein Bauteil mit Außengewinde befestigt oder gegen unbeabsichtigtes Lösen gesichert werden soll. Besonders häufig werden sie zusammen mit Durchführungen und anderen Gewindekomponenten verwendet.
- Tank- und Behälterdurchführungen
- Rohr- und Gewindedurchführungen
- Wasser- und Rohrleitungsinstallationen
- Brunnenbau und Bewässerungstechnik
- Pumpen- und Anlagenbau
- Heizungs- und Gebäudetechnik
- Klima- und Solaranlagen
- Maschinen- und Anlagenbau
Technische Eigenschaften
| Ausführung |
Gegenmutter / Kontermutter |
| Anschluss |
Innengewinde |
| Form |
Flacher Sechskant |
| Material |
Messing |
| Betriebsdruck |
Bis 16 bar bei Medium Wasser |
| Typischer Temperaturbereich |
-10 °C bis +150 °C |
| Messingkörper |
UNE EN 12165 |
| Herstellung |
EN 1254-1 |
| Gewinde |
ISO 228-1 |
| Gewindegrößen |
1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4" und 1 1/2" |
Abmessungen der Messing Gegenmutter**

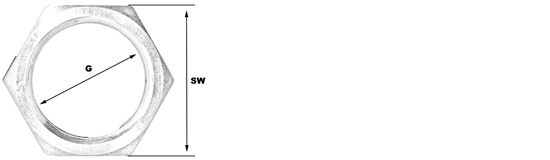

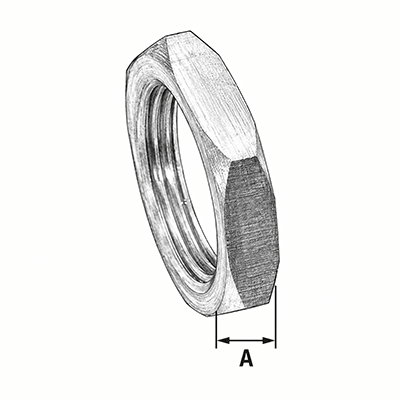

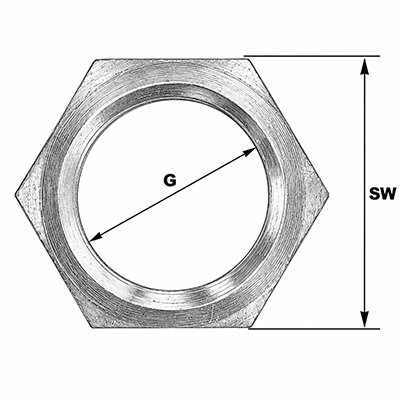

Die folgenden Maßskizzen zeigen die für die Auswahl relevanten Abmessungen. G bezeichnet die Gewindegröße, A die Stärke der Gegenmutter und SW die Schlüsselweite des Sechskants.
| Größe |
G |
A |
SW |
| 1/8" |
1/8" |
4,6 |
14 |
| 1/4" |
1/4" |
4,9 |
18 |
| 3/8" |
3/8" |
5 |
25 |
| 1/2" |
1/2" |
5 |
28 |
| 3/4" |
3/4" |
5,9 |
32 |
| 1" |
1" |
6 |
38 |
| 1 1/4" |
1 1/4" |
7 |
50 |
| 1 1/2" |
1 1/2" |
7 |
56 |
Hinweis: Bitte vor der Bestellung die benötigte Gewindegröße auswählen. Die Maße A und SW entsprechen den Angaben der jeweiligen Ausführung.
Montage und Verwendung als Kontermutter
Die Gegenmutter wird auf das passende Außengewinde aufgeschraubt und anschließend gegen das zu befestigende Bauteil bzw. die vorgesehene Anlagefläche angezogen. Der Sechskant ermöglicht die Montage mit einem geeigneten Schraubenschlüssel.
Bei einer typischen Tank- oder Rohrdurchführung kann die Gegenmutter beispielsweise auf der gegenüberliegenden Seite der Durchführung aufgeschraubt werden und so zur mechanischen Fixierung des Anschlusses beitragen.
Die Gegenmutter selbst ersetzt dabei keine gegebenenfalls erforderliche Dichtung. Ob und welche Abdichtung benötigt wird, hängt von der jeweiligen Einbausituation und den miteinander verbundenen Komponenten ab.
Gegenmutter und Kontermutter – zwei Bezeichnungen für denselben Einsatzzweck
Im Bereich der Rohrleitungs- und Installationstechnik wird eine Gegenmutter häufig auch als Kontermutter bezeichnet. Entscheidend ist die Funktion: Die Mutter wird auf einem passenden Außengewinde eingesetzt, um einen Anschluss oder ein Bauteil zu fixieren bzw. eine bestehende Verschraubung zu sichern.
Durch die verschiedenen verfügbaren Zollgrößen lässt sich die Messing Gegenmutter mit zahlreichen passenden Gewindefittings, Durchführungen und Anschlusskomponenten kombinieren.
**Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
