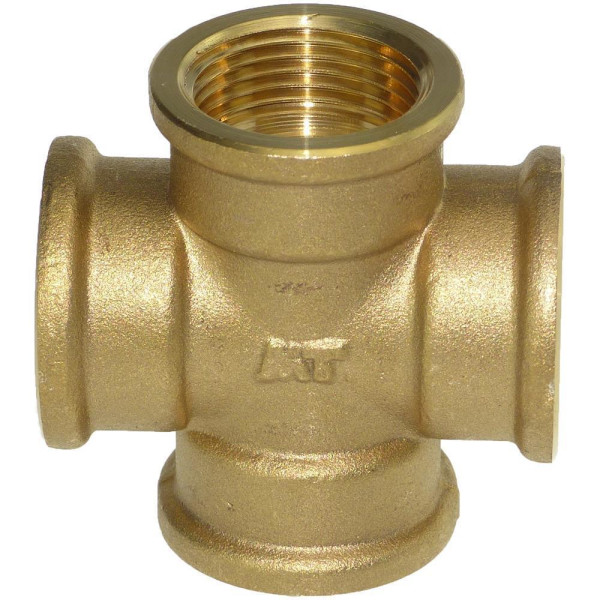

Messing Kreuzstück – 4-fach Gewindefitting mit Innengewinde
Das Messing Kreuzstück ermöglicht die Verbindung bzw. Verteilung einer Rohrleitung auf insgesamt vier Anschlüsse. Alle vier Abgänge sind mit einem Innengewinde ausgestattet und im 90°-Winkel zueinander angeordnet.
Das Kreuzstück eignet sich damit besonders für Installationen, bei denen mehrere Leitungswege an einem zentralen Punkt miteinander verbunden werden sollen. Die robuste Ausführung aus Messing ist für zahlreiche Anwendungen in der Wasserinstallation, Rohrleitungstechnik sowie im Pumpen-, Brunnen- und Bewässerungsbereich geeignet.
Das Messing Kreuzstück ist in verschiedenen Gewindegrößen von 1/4 Zoll bis 2 Zoll erhältlich. Dadurch lässt es sich sowohl für kleinere Installationen als auch für Rohrleitungssysteme mit größeren Anschlussdimensionen einsetzen.
Vorteile des Messing Kreuzstücks
- Vier Anschlüsse in einem kompakten Gewindefitting
- Alle vier Anschlüsse mit Innengewinde
- Abgänge jeweils im 90°-Winkel angeordnet
- Robuste Ausführung aus Messing
- Gewindegrößen von 1/4" bis 2"
- Für Wasser bis zu einem Betriebsdruck von 16 bar geeignet
- Typischer Einsatzbereich von -10 °C bis +150 °C
- Vielseitig für Rohrleitungs-, Pumpen- und Bewässerungssysteme einsetzbar
Wofür wird ein Messing Kreuzstück verwendet?
Ein Kreuzstück aus Messing wird eingesetzt, wenn an einem Verbindungspunkt vier Leitungswege zusammengeführt oder verteilt werden sollen. Im Gegensatz zu einem T-Stück stehen vier Anschlüsse zur Verfügung, sodass sich kompakte Rohrleitungsverteilungen ohne mehrere unmittelbar hintereinander montierte Fittings realisieren lassen.
Durch die vier Innengewinde können passende Rohre, Doppelnippel, Schlauchtüllen, Reduzierungen oder andere Gewindefittings mit Außengewinde angeschlossen werden.
Typische Einsatzbereiche
- Wasser- und Sanitärinstallationen
- Rohrleitungssysteme
- Pumpen- und Anlagenbau
- Brunnenbau
- Garten- und Bewässerungstechnik
- Verteiler- und Versorgungssysteme
- Technische Installationen mit mehreren Leitungsabgängen
Technische Eigenschaften
| Ausführung |
Kreuzstück / 4-fach Verbindung |
| Anschlüsse |
4 × Innengewinde |
| Gewindegrößen |
1/4" bis 2" |
| Material |
Messing |
| Anordnung |
Vier Anschlüsse im 90°-Winkel |
| Betriebsdruck |
Bis 16 bar bei Medium Wasser |
| Typischer Temperaturbereich |
-10 °C bis +150 °C |
| Messingkörper |
UNE EN 12165 |
| Herstellung |
EN 1254-1 |
| Gewinde |
ISO 228-1 |
Abmessungen des Messing Kreuzstücks **

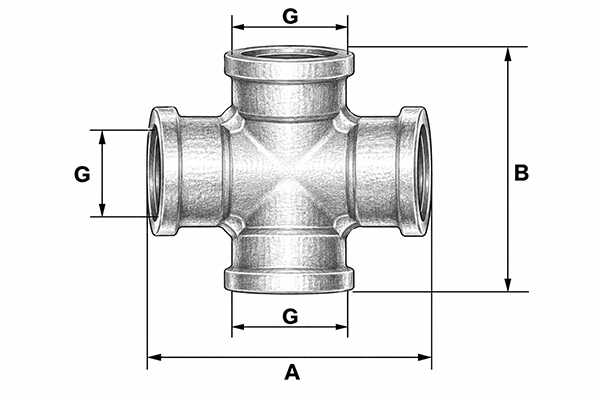

Die Maßskizze zeigt die wichtigsten Abmessungen des Kreuzstücks. G bezeichnet die Gewindegröße. Die Maße A und B geben die in der Skizze dargestellten Außenabmessungen des Kreuzstücks an.
| Größe |
G |
A |
B |
| 1/4" |
1/4" |
36,5 |
36,5 |
| 3/8" |
3/8" |
35,5 |
35,5 |
| 1/2" |
1/2" |
44 |
44 |
| 3/4" |
3/4" |
56 |
56 |
| 1" |
1" |
64 |
64 |
| 1 1/4" |
1 1/4" |
76 |
76 |
| 1 1/2" |
1 1/2" |
81 |
81 |
| 2" |
2" |
102 |
102 |
Hinweis zur Maßtabelle: G bezeichnet die Gewindegröße. A und B entsprechen den in der Maßskizze gekennzeichneten Abmessungen. Die benötigte Gewindegröße kann über die entsprechende Artikelvariante ausgewählt werden.
Montage und Abdichtung
Vor der Montage sollten die Gewinde sauber und frei von Beschädigungen sein. Die angeschlossenen Gewindefittings werden in die vier Innengewinde des Kreuzstücks eingeschraubt.
Zur Abdichtung der Gewindeverbindungen ist ein für die jeweilige Anwendung geeignetes Gewindedichtmittel zu verwenden. Hierfür können beispielsweise PTFE-Dichtband, Gewindedichtfaden oder – bei dafür geeigneten Metallgewinden – Hanf in Verbindung mit geeigneter Dichtpaste verwendet werden.
Bei der Montage sollte darauf geachtet werden, die Gewindeverbindungen nicht übermäßig anzuziehen. Dadurch werden unnötige mechanische Belastungen des Kreuzstücks und der angeschlossenen Bauteile vermieden.
Kreuzstück oder T-Stück?
Welches Fitting benötigt wird, hängt von der gewünschten Leitungsführung ab. Ein T-Stück besitzt drei Anschlüsse und ermöglicht einen zusätzlichen Abgang von einer Rohrleitung. Das Kreuzstück verfügt dagegen über vier Anschlüsse und eignet sich deshalb für Installationen, bei denen an einem gemeinsamen Punkt vier Leitungswege miteinander verbunden werden sollen.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
