Messing Muffennippel – Innengewinde x Außengewinde
Der Messing Muffennippel verbindet zwei Rohrleitungs- oder Gewindeanschlüsse unterschiedlicher Größe miteinander. Auf der einen Seite besitzt der Fitting ein Außengewinde, auf der anderen Seite ein größeres Innengewinde. Damit eignet sich der Muffennippel ideal als kompakte Gewindereduzierung, wenn beispielsweise ein kleinerer Gewindeanschluss mit einem größeren Anschluss verbunden werden soll.
Durch die zahlreichen verfügbaren Größenkombinationen lässt sich der Messing Muffennippel vielseitig in Wasserinstallationen, Pumpensystemen, Bewässerungsanlagen und anderen Rohrleitungssystemen einsetzen.
Vorteile des Messing Muffennippels
-
Außengewinde x Innengewinde in unterschiedlichen Größen
- Ideal zum Reduzieren oder Anpassen verschiedener Gewindegrößen
- Robuste Ausführung aus Messing
- Kompakte Bauform für platzsparende Installationen
- Sechskant zum sicheren Ansetzen eines geeigneten Werkzeugs
- Viele Größenkombinationen von 1/8" x 1/4" bis 1 1/2" x 2"
Typische Einsatzbereiche
Messing Muffennippel werden überall dort eingesetzt, wo zwei unterschiedlich große Gewinde miteinander verbunden werden müssen. Typische Anwendungen sind:
- Wasser- und Rohrleitungsinstallationen
- Pumpen und Hauswasserwerke
- Garten- und Bewässerungssysteme
- Behälter- und Tankanschlüsse
- Armaturen und Ventile
- Heizungs- und Sanitärinstallationen
- Technische Rohrleitungssysteme
Technische Eigenschaften
| Ausführung |
Muffennippel / Reduziernippel |
| Anschlüsse |
Außengewinde x Innengewinde |
| Material |
Messing |
| Größen |
verschiedene Kombinationen von 1/8" x 1/4" bis 1 1/2" x 2" |
Abmessungen des Messing Muffennippels **

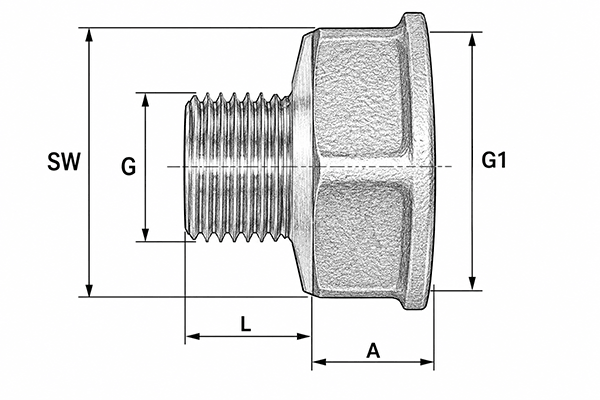

Die Maßskizze zeigt die wichtigsten Abmessungen des Muffennippels. G bezeichnet das Außengewinde und G1 das Innengewinde. A und L geben die entsprechenden Längen an, SW bezeichnet die Schlüsselweite.
| Größe |
G |
G1 |
A |
L |
SW |
| 1/8" x 1/4" |
1/8" |
1/4" |
13 |
20 |
15 |
| 1/8" x 3/8" |
1/8" |
3/8" |
11 |
20 |
19 |
| 1/4" x 3/8" |
1/4" |
3/8" |
13 |
21 |
19 |
| 3/8" x 1/2" |
3/8" |
1/2" |
13 |
21,5 |
23 |
| 1/2" x 3/4" |
1/2" |
3/4" |
14 |
24,5 |
29 |
| 1/2" x 1" |
1/2" |
1" |
17 |
27 |
36 |
| 3/4" x 1" |
3/4" |
1" |
17,5 |
26,5 |
36 |
| 1" x 1 1/4" |
1" |
1 1/4" |
19 |
32 |
45 |
| 1" x 1 1/2" |
1" |
1 1/2" |
21 |
35,5 |
52 |
| 1" x 2" |
1" |
2" |
23,5 |
38 |
65 |
| 1 1/4" x 1 1/2" |
1 1/4" |
1 1/2" |
20 |
35,5 |
52 |
| 1 1/4" x 2" |
1 1/4" |
2" |
24 |
39,5 |
64 |
| 1 1/2" x 2" |
1 1/2" |
2" |
20 |
36 |
65 |
Maßangaben: A, L und SW in mm. G = Außengewinde, G1 = Innengewinde, SW = Schlüsselweite.
Montage und Abdichtung
Das Außengewinde wird mit einem für den jeweiligen Einsatzzweck geeigneten Gewindedichtmittel abgedichtet. Je nach Anwendung können beispielsweise PTFE-Dichtband, Gewindedichtfaden oder Hanf in Verbindung mit geeigneter Dichtpaste verwendet werden. Beim Einschrauben sollte ein passendes Werkzeug am vorgesehenen Sechskant angesetzt werden.
Welche Größe benötige ich?
Bei der Auswahl ist die Reihenfolge der Größen entscheidend: G bezeichnet das kleinere Außengewinde und G1 das größere Innengewinde. Die Variante 1/2" x 3/4" besitzt beispielsweise ein 1/2"-Außengewinde und ein 3/4"-Innengewinde. So lässt sich eine vorhandene Gewindeverbindung einfach auf die benötigte größere Anschlussgröße anpassen.
