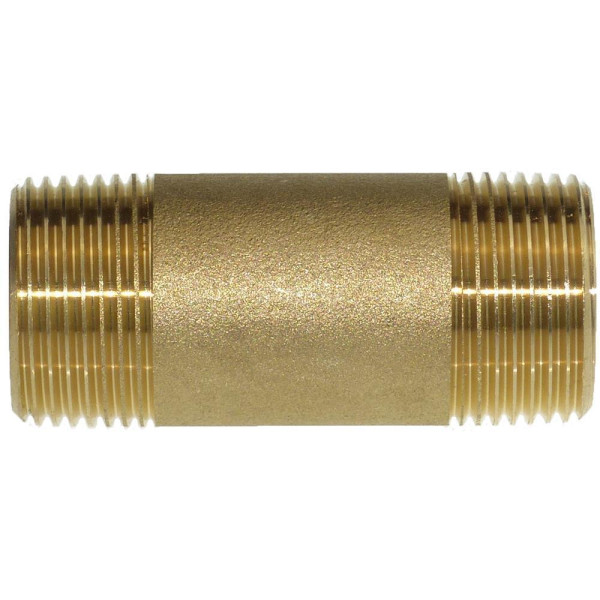

Messing Rohrnippel – langer Doppelnippel mit Außengewinde
Der Messing Rohrnippel ist ein gerades Verbindungsstück mit Außengewinde auf beiden Seiten und einem verlängerten, gewindefreien Mittelteil. Er eignet sich ideal, wenn zwei Bauteile mit Innengewinde miteinander verbunden werden sollen und dabei gleichzeitig ein bestimmter Abstand überbrückt werden muss.
Im Gegensatz zu einem kurzen Messing Doppelnippel steht der Rohrnippel in verschiedenen Gesamtlängen von 30 bis 100 mm zur Verfügung. Dadurch eignet er sich beispielsweise für Rohrleitungs-, Pumpen-, Wasser- und Bewässerungssysteme sowie zahlreiche weitere Installationen, bei denen ein längerer Gewindeanschluss benötigt wird.
Vorteile des Messing Rohrnippels
- Außengewinde x Außengewinde
- Verlängerte Ausführung zum Überbrücken größerer Abstände
- Erhältlich in 1/2", 3/4" und 1" Gewindegröße
- Verschiedene Gesamtlängen von 30 bis 100 mm
- Robuste Ausführung aus Messing
- Für Wasser-, Pumpen- und Rohrleitungssysteme geeignet
- Vielseitig mit Muffen, Armaturen, Ventilen und weiteren Gewindefittings kombinierbar
Typische Einsatzbereiche
Messing Rohrnippel werden eingesetzt, wenn zwei Anschlüsse mit Innengewinde verbunden werden sollen, ein normaler kurzer Doppelnippel jedoch nicht die erforderliche Baulänge besitzt. Der verlängerte Mittelteil ermöglicht dabei eine einfache Überbrückung des benötigten Abstandes.
- Wasser- und Rohrleitungsinstallationen
- Pumpen und Hauswasserwerke
- Garten- und Bewässerungsanlagen
- Behälter- und Tankanschlüsse
- Armaturen und Ventile
- Heizungs- und Sanitärinstallationen
- Technische Rohrleitungssysteme
Technische Eigenschaften
| Ausführung |
Rohrnippel / langer Doppelnippel |
| Anschlüsse |
Außengewinde x Außengewinde |
| Material |
Messing |
| Gewindegrößen |
1/2", 3/4" und 1" |
| Gesamtlängen |
30, 40, 50, 60, 80 und 100 mm |
Abmessungen des Messing Rohrnippels **

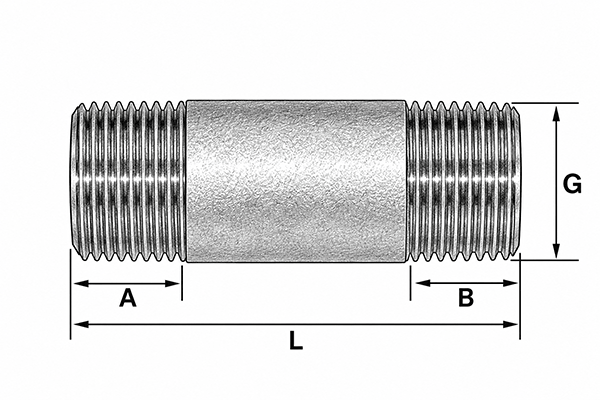

Die Maßskizze zeigt die relevanten Abmessungen. G bezeichnet die Gewindegröße, L die Gesamtlänge des Rohrnippels und A bzw. B die Gewindelängen auf beiden Seiten.
| Größe |
G |
L |
A |
B |
| 1/2" x 30 |
1/2" |
30 |
12,5 |
12,5 |
| 1/2" x 40 |
1/2" |
40 |
12,5 |
12,5 |
| 1/2" x 50 |
1/2" |
50 |
12,5 |
12,5 |
| 1/2" x 60 |
1/2" |
60 |
12,5 |
12,5 |
| 1/2" x 80 |
1/2" |
80 |
12,5 |
12,5 |
| 1/2" x 100 |
1/2" |
100 |
12,5 |
12,5 |
| 3/4" x 30 |
3/4" |
30 |
14 |
14 |
| 3/4" x 40 |
3/4" |
40 |
14 |
14 |
| 3/4" x 50 |
3/4" |
50 |
14 |
14 |
| 3/4" x 60 |
3/4" |
60 |
14 |
14 |
| 3/4" x 80 |
3/4" |
80 |
14 |
14 |
| 3/4" x 100 |
3/4" |
100 |
14 |
14 |
| 1" x 30 |
1" |
30 |
15 |
15 |
| 1" x 40 |
1" |
40 |
16 |
16 |
| 1" x 50 |
1" |
50 |
16 |
16 |
| 1" x 60 |
1" |
60 |
16 |
16 |
| 1" x 80 |
1" |
80 |
16 |
16 |
| 1" x 100 |
1" |
100 |
16 |
16 |
Maßangaben: L, A und B in mm. G = Gewindegröße.
Welche Größe benötige ich?
Die Variantenbezeichnung besteht aus Gewindegröße und Gesamtlänge. Ein Rohrnippel 1" x 60 besitzt beispielsweise auf beiden Seiten ein 1"-Außengewinde und eine Gesamtlänge von 60 mm.
Zur Auswahl stehen Rohrnippel in 1/2", 3/4" und 1" sowie in den Längen 30, 40, 50, 60, 80 und 100 mm. Damit kann die benötigte Verbindung passend zur vorhandenen Einbausituation gewählt werden.
Rohrnippel oder Doppelnippel – was ist der Unterschied?
Sowohl Rohrnippel als auch Doppelnippel besitzen auf beiden Seiten ein Außengewinde. Der Rohrnippel ist jedoch deutlich länger ausgeführt und besitzt zwischen den beiden Gewinden einen gewindefreien Rohrabschnitt. Er wird daher auch als langer Doppelnippel bzw. Rohrdoppelnippel bezeichnet und eignet sich besonders zum Überbrücken größerer Abstände.
Montage und Abdichtung
Die beiden Außengewinde werden in die entsprechenden Innengewinde der zu verbindenden Bauteile eingeschraubt. Zur Abdichtung ist ein für den jeweiligen Einsatzzweck geeignetes Gewindedichtmittel zu verwenden. Hierfür können beispielsweise PTFE-Dichtband, Gewindedichtfaden oder Hanf in Verbindung mit geeigneter Dichtpaste eingesetzt werden.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
