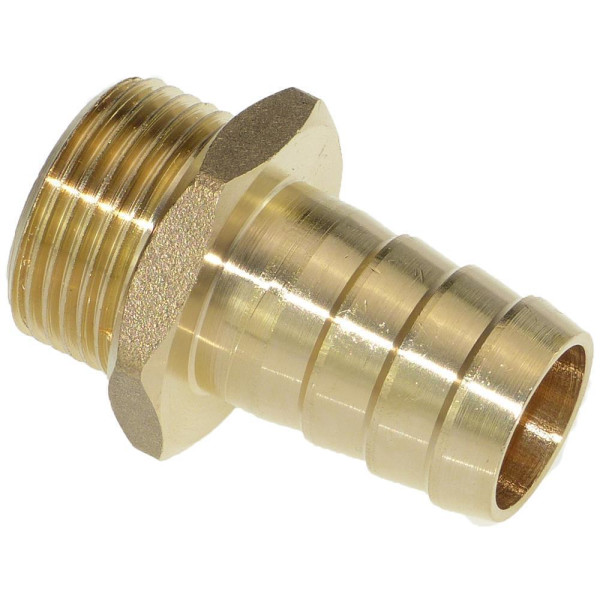

Messing Schlauchtülle mit Außengewinde – für sichere Schlauchanschlüsse
Die Messing Schlauchtülle mit Außengewinde ermöglicht den direkten Anschluss eines Schlauches an Armaturen, Fittings, Verteiler oder andere Bauteile mit passendem Innengewinde. Die Kombination aus Gewindeanschluss und Schlauchtülle eignet sich für zahlreiche Anwendungen in Wassertechnik, Bewässerung, Pumpentechnik sowie im Anlagen- und Rohrleitungsbau.
Der Schlauch wird auf die abgestufte Schlauchtülle aufgeschoben und kann anschließend mit einer geeigneten Schlauchschelle befestigt werden. Durch die große Auswahl verschiedener Gewinde- und Schlauchgrößen lässt sich der Anschluss passend zur jeweiligen Installation auswählen.
Vorteile der Messing Schlauchtülle
- Schlauchtülle mit Außengewinde
- Robuste Ausführung aus Messing
- Direkter Übergang vom Gewindeanschluss auf einen Schlauch
- Abgestufte Tülle für sicheren Sitz des Schlauches
- Viele Kombinationen aus Gewinde- und Schlauchgröße verfügbar
- Geeignet für Wasser-, Pumpen-, Bewässerungs- und Rohrleitungssysteme
- Einfache Montage mit geeigneter Schlauchschelle
Typische Einsatzbereiche
Messing Schlauchtüllen mit Außengewinde werden überall dort eingesetzt, wo eine Schlauchleitung mit einem Bauteil mit Innengewinde verbunden werden soll. Typische Anwendungen sind beispielsweise:
- Wasserleitungen und Wasserversorgung
- Garten- und Bewässerungssysteme
- Pumpen und Hauswassertechnik
- Pool- und Teichtechnik
- Behälter- und Tankanschlüsse
- Maschinen- und Anlagenbau
- allgemeine Schlauch- und Rohrleitungsinstallationen
Aufbau und Anschluss
Auf der Anschlussseite verfügt die Schlauchtülle über ein Außengewinde (G). Auf der gegenüberliegenden Seite befindet sich die abgestufte Schlauchtülle für die Aufnahme des Schlauches. Die Schlüsselweite SW ermöglicht das Anziehen des Anschlusses mit einem passenden Werkzeug.
Für eine sichere Schlauchverbindung sollte der verwendete Schlauch zur jeweiligen Tüllengröße passen und mit einer geeigneten Schlauchschelle gegen Abrutschen gesichert werden. Das Gewinde ist entsprechend dem verwendeten Gegenstück und dem jeweiligen Einsatzbereich fachgerecht abzudichten.
Maße der Messing Schlauchtüllen mit Außengewinde **
Die folgende Maßskizze zeigt die für die Auswahl wichtigen Abmessungen. G bezeichnet die Gewindegröße, D den Außendurchmesser der Schlauchtülle, L die Gesamtlänge, A die Länge des Gewindeabschnitts und SW die Schlüsselweite.
Abmessungen
| Größe |
D |
G |
L |
A |
SW |
DN |
| 1/8" x 9 |
8,8–9,3 |
1/8" |
33 |
7,5 |
12 |
5 |
| 1/4" x 8 |
8–9,5 |
1/4" |
39 |
8,5 |
14 |
6,5 |
| 1/4" x 10 |
10–11,5 |
1/4" |
39 |
9 |
14 |
7,4 |
| 1/4" x 12 |
11,8–12,4 |
1/4" |
33 |
7,8 |
14 |
7,9 |
| 3/8" x 10 |
10–11,5 |
3/8" |
39 |
8,7 |
17 |
7,5 |
| 3/8" x 12 |
11,8–12,4 |
3/8" |
41 |
7,7 |
17 |
8 |
| 3/8" x 13 |
folgt |
3/8" |
folgt |
folgt |
folgt |
folgt |
| 1/2" x 10 |
folgt |
1/2" |
folgt |
folgt |
folgt |
folgt |
| 1/2" x 12 |
11,8–12,4 |
1/2" |
41 |
10,5 |
22 |
8 |
| 1/2" x 13 |
13–14,4 |
1/2" |
47 |
11 |
22 |
10 |
| 1/2" x 14 |
13,8–14,4 |
1/2" |
41 |
11 |
22 |
9,6 |
| 1/2" x 16 |
folgt |
1/2" |
folgt |
folgt |
folgt |
folgt |
| 1/2" x 18 |
17,8–18,4 |
1/2" |
40,5 |
11 |
24 |
14,2 |
| 1/2" x 20 |
19,8–20,4 |
1/2" |
41 |
11 |
24 |
15,5 |
| 3/4" x 20 |
20–21 |
3/4" |
folgt |
folgt |
folgt |
folgt |
| 3/4" x 25 |
25–27,4 |
3/4" |
50 |
10 |
32 |
22 |
| 1" x 20 |
20–21 |
1" |
50 |
12,3 |
37 |
16 |
| 1" x 25 |
25–26,8 |
1" |
55 |
12,3 |
37 |
21 |
| 1" x 32 |
32–33 |
1" |
55 |
10,8 |
38 |
26,8 |
| 1 1/4" x 32 |
32–33,5 |
1 1/4" |
58,5 |
12,5 |
50 |
27 |
| 1 1/4" x 40 |
39,5–40,5 |
1 1/4" |
69 |
15,5 |
43 |
33,5 |
| 1 1/2" x 40 |
40–41,5 |
1 1/2" |
71 |
14,9 |
55 |
35 |
| 1 1/2" x 45 |
44,5–45,5 |
1 1/2" |
75 |
19,3 |
50 |
38,8 |
| 1 1/2" x 50 |
49,5–50,5 |
1 1/2" |
78,5 |
19 |
54 |
42,2 |
| 2" x 50 |
folgt |
2" |
folgt |
folgt |
folgt |
folgt |
| 2" x 60 |
59,5–60,5 |
2" |
89,5 |
23,5 |
64 |
52 |
Hinweis zu noch fehlenden Maßangaben: Bei einzelnen Größen sind die Maßangaben derzeit noch nicht vollständig erfasst. Diese Werte sind in der Tabelle mit „folgt“ gekennzeichnet und werden nachgetragen, sobald die entsprechenden Varianten wieder verfügbar sind und vermessen werden konnten.
Hinweis zum Maß D: Der angegebene Schlauchtüllen-Durchmesser D ist kein festes Maß. Aufgrund produktionsbedingter Fertigungstoleranzen kann der tatsächliche Außendurchmesser der Schlauchtülle innerhalb eines gewissen Bereichs variieren. Die von uns ermittelten möglichen Abweichungen sind deshalb in der Tabelle als Wertebereich angegeben. Bitte berücksichtigen Sie diesen Toleranzbereich bei der Auswahl des passenden Schlauches.
Bei einzelnen Varianten liegen uns noch nicht alle Maßangaben vor. Diese Varianten können dennoch entsprechend der im Shop auswählbaren Gewinde- und Schlauchgröße bestellt werden.
Die passende Größe auswählen
Die Größenangabe kombiniert Gewindegröße und Schlauchtüllengröße. Bei der Variante 1/2" x 20 steht beispielsweise 1/2" für das Außengewinde und 20 für die zugehörige Schlauchtüllengröße. So lassen sich unterschiedliche Gewindeanschlüsse gezielt mit verschiedenen Schlauchgrößen kombinieren.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
