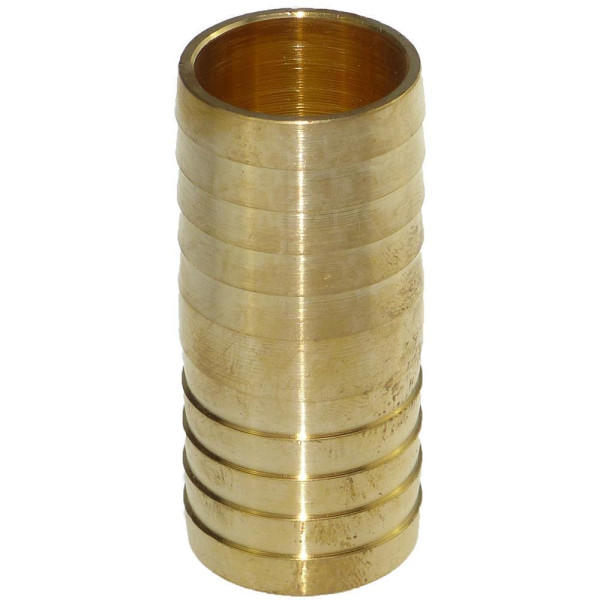

Messing Schlauchverbinder – Schlauchtülle x Schlauchtülle
Der Messing Schlauchverbinder eignet sich zum direkten Verbinden von zwei Schläuchen gleicher Größe. Beide Seiten des Verbinders sind als Schlauchtülle ausgeführt und ermöglichen eine einfache, stabile Verbindung ohne zusätzliches Gewinde.
Der Schlauchverbinder wird direkt in die beiden Schlauchenden eingeschoben. Das profilierte Tüllenprofil sorgt für einen sicheren Sitz des Schlauches. Für eine dauerhaft zuverlässige Verbindung empfehlen wir, die Schlauchenden zusätzlich mit geeigneten Schlauchschellen zu sichern.
Durch die robuste Ausführung aus Messing eignet sich der Verbinder für zahlreiche Anwendungen in der Wassertechnik, Gartenbewässerung, Pumpentechnik sowie im allgemeinen Rohrleitungs- und Anlagenbau.
Vorteile des Messing Schlauchverbinders
- zum direkten Verbinden von zwei Schläuchen gleicher Größe
- beidseitige Schlauchtülle
- robuste Ausführung aus Messing
- profiliertes Tüllenprofil für sicheren Halt des Schlauches
- einfache Montage ohne Gewindeverschraubung
- für zahlreiche Anwendungen im Bereich Wasser, Pumpen und Bewässerung geeignet
- in verschiedenen Schlauchgrößen erhältlich
Typische Einsatzbereiche
Messing Schlauchverbinder werden überall dort eingesetzt, wo zwei Schlauchleitungen gleicher Größe miteinander verbunden werden sollen. Typische Einsatzbereiche sind beispielsweise:
- Garten- und Bewässerungssysteme
- Wasserversorgung und Wassertechnik
- Pumpen und Pumpensysteme
- Teich- und Brunnenbau
- Haus- und Gebäudetechnik
- Rohrleitungs- und Anlagenbau
- Reparatur oder Verlängerung vorhandener Schlauchleitungen
Montage des Schlauchverbinders
Zur Montage werden die passenden Schlauchenden auf die beiden Schlauchtüllen des Verbinders aufgeschoben. Das abgestufte Tüllenprofil unterstützt den sicheren Halt des Schlauches auf dem Verbinder.
Für eine zuverlässige und dauerhaft dichte Verbindung sollten die Schlauchenden mit geeigneten Schlauchschellen auf den Schlauchtüllen befestigt werden. Die verwendeten Schläuche und Schlauchschellen müssen hinsichtlich Abmessungen und Einsatzbereich für die jeweilige Anwendung geeignet sein.
Abmessungen des Messing Schlauchverbinders **

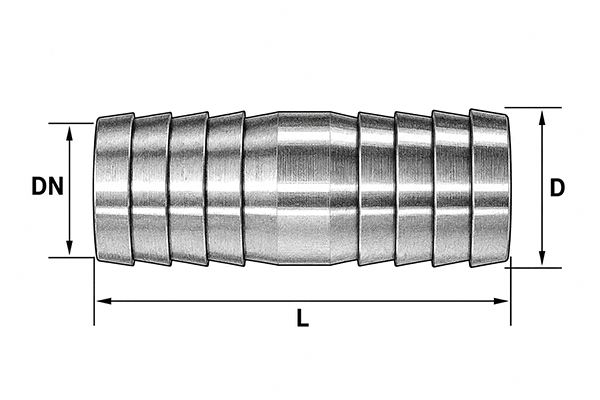

Die folgende Maßskizze dient zur Zuordnung der in der Tabelle angegebenen Abmessungen. Das Maß D bezeichnet den Außendurchmesser der Schlauchtülle, DN den Innendurchmesser und L die Gesamtlänge des Schlauchverbinders.
| Größe |
D |
L |
DN |
| 3/8" |
10,8–11,5 |
47 |
7 |
| 1/2" |
13–13,9 |
47,5 |
10,5 |
| 3/4" |
19,8–21 |
52,8 |
16 |
| 1" |
25–26 |
57,5 |
21,5 |
| 1 1/4" |
32–33 |
62,8 |
28,5 |
| 1 1/2" |
39,5–41 |
83,8 |
34,4 |
Hinweis zum Maß D: Der angegebene Wert D bezeichnet den Außendurchmesser der Schlauchtülle. Aufgrund fertigungsbedingter Toleranzen ist dieses Maß nicht als fester Einzelwert anzusehen und kann innerhalb eines gewissen Bereichs variieren. Die von uns ermittelten möglichen Abweichungen sind deshalb in der Tabelle als Maßbereich angegeben.
Die richtige Größe auswählen
Die Größenangabe des Schlauchverbinders orientiert sich an der jeweiligen Schlauchgröße. Für eine sichere Verbindung sollte die Schlauchtülle passend zum verwendeten Schlauch ausgewählt werden.
Da insbesondere der tatsächliche Außendurchmesser D der Schlauchtülle fertigungsbedingt variieren kann, empfehlen wir bei Anwendungen mit besonders engen Maßtoleranzen einen Vergleich der oben angegebenen Abmessungen mit dem verwendeten Schlauch.
Messing Schlauchverbinder für bestehende Schlauchsysteme
Durch die verschiedenen verfügbaren Größen lässt sich der Messing Schlauchverbinder vielseitig in bestehenden Schlauchsystemen einsetzen. Er eignet sich sowohl für den Neuaufbau einer Schlauchleitung als auch für Reparaturen oder zum Verlängern vorhandener Wasserschläuche.
Die beidseitige Schlauchtülle macht den Verbinder insbesondere dort praktisch, wo eine unkomplizierte Verbindung ohne zusätzliche Gewindefittings benötigt wird.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
