Messing Sicherheitsventil

Weitere Variationen wählen

  • sofort verfügbar
  • ArtikelNr.: 4415-PAPA
  • Lieferstatus: 1-3 Werktage nach Zahlungseingang
  • Unser Preis: 3,74 €
  • inkl. 19% USt., zzgl. Versand (DHL Paket)
Wird geladen ...

  • Anschluss x Druck:
Hersteller:
Kategorie:

Beschreibung

Wichtig: das Messing Sicherheitsventil !

In geschlossenen Leitungssystemen und Behältern stellt die Entwicklung von Überdruck ein permanentes Belastungs- und gegebenenfalls sogar Explosionsrisiko dar. Im Normalfall wird der Betriebsdruck geregelt und gesteuert und dabei überwacht. Bei Störungen jeder Art wie beispielsweise Stromausfall, die elektronische Steuerungen ausfallen lässt, muss ein Sicherheitsventil als letzte Sicherheitsinstanz montiert sein. Es öffnet den geschlossenen Kreislauf bei Erreichen der vorher eingestellten Druckbelastung automatisch und auf mechanischem Weg.

Die drei gängigen Sicherheitsventiltypen arbeiten mit einer Membrane oder einem Rückschlagventil mit oder ohne Entleerhebel. Das Membran Sicherheitsventil lässt sich rückstandsloser und einfacher reinigen und wird vor allem gewählt, wenn sich die durchgeleiteten Fließstoffe ändern. Neben der Sicherungsfunktion gegenüber Überdruck eignet sich ein Messing Rückschlagsicherheitsventil auch als Bremse für den Rückfluss von heißem in kaltes Wasser. Mit dem Entleerhebel lässt sich ein Sicherheitsventil regelmäßig anlüften.

Messingausführungen mit zwei Gewindegrößen

Damit das Sicherheitsventil keine Schwachstelle im Leitungssystem oder Behältnis darstellen kann, muss es aus einem Material gefertigt sein, dass Beständigkeit gegenüber allen anderen Werkstoffen der Anlage besitzt. Üblich und für nahezu alle Anwendungen ideal ist das Messing Sicherheitsventil geeignet. Es wird mit Metalldichtringen mit dem Leitungskreislauf verbunden. Eventuelle Verklebungen der in Membranen und Rückschlagfedern verwendete Dichtungs-Elastomere oder von Metallflächen miteinander ist ein nur beim erstmaligen Öffnen auftretender Effekt.

Ein Membransicherheitsventil ist für die maximale Druckbelastung von drei oder sieben bar jeweils mit einem ½ oder ¾-Zoll-Gewinde erhältlich. In den beiden gleichen Gewindezollgrößen kann ein Messing Rückschlagsicherheitsventil mit der maximalen Druckbelastung bis zu 8,5 bar ausgewählt werden, während die Ausführung mit Entleerhebel in einem halben Zoll vorrätig ist. Der Einbau aller Sicherheitsventile muss senkrecht erfolgen. Die Ausblaseöffnung muss bei flüssigen Leitungsinhalten nach unten fallend ausgerichtet werden, bei gasförmigen Stoffen muss sie nach oben gerichtet sein.

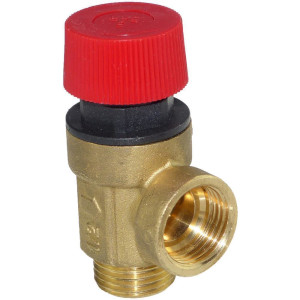

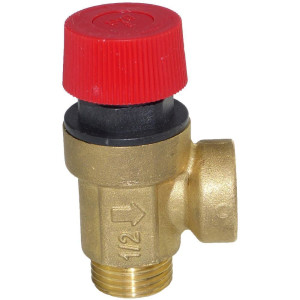

1. Membran Sicherheitsventil 3bar

Membran-Sicherheitsventil für geschlossene Warmwassererwärmer
unter Verwendung eines Membran - Druckausdehnungsgefäßes

- Anschluss mit 1/2 oder 3/4 Zoll Gewinde
- Material: Pressmessing CW 6117N
- Drehkappe aus Kunststoff
- Ansprechdruck: 3 bar
- Made in Italy

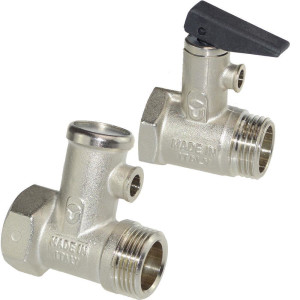

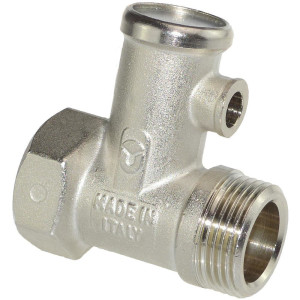

2. Rückschlagsicherheitsventil 8,5bar

Der Einbau erfolgt im Kaltwasserzulauf in Pfeilrichtung
Die Rückschlagklappe verhindert den Rückfluß des Heißwassers
in die Kaltwasserleitung

- Anschluss mit 1/2 Zoll oder 3/4 Gewinde
- Material: Pressmessing CW 6117N
- Ansprechdruck: 8,5 bar
- Made in Italy

3. Rückschlagsicherheitsventil 8,5bar Entleerhebel

Der Einbau erfolgt im Kaltwasserzulauf in Pfeilrichtung
Die Rückschlagklappe verhindert den Rückfluß des Heißwassers
in die Kaltwasserleitung

- Anschluss mit 1/2 Zoll Gewinde
- mit Entleerungshebel
- Material: Pressmessing CW 6117N
- Ansprechdruck: 8,5 bar
- Made in Italy

Das Gewinde wird in Rohrgewinde "Zoll" gemessen, das
ergibt folgende gerundete "mm" Werte:

1/8 Zoll = 9,5mm, 1/4 Zoll = 12,9mm, 3/8 Zoll = 16,4mm,
1/2 Zoll = 20mm, 3/4 Zoll = 26mm, 1 Zoll = 32mm,
1 1/4 Zoll = 40mm, 1 1/2 Zoll = 48mm, 2 Zoll = 59mm



** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße.
    Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten
    Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen.
    Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie
    verfälscht sein.
