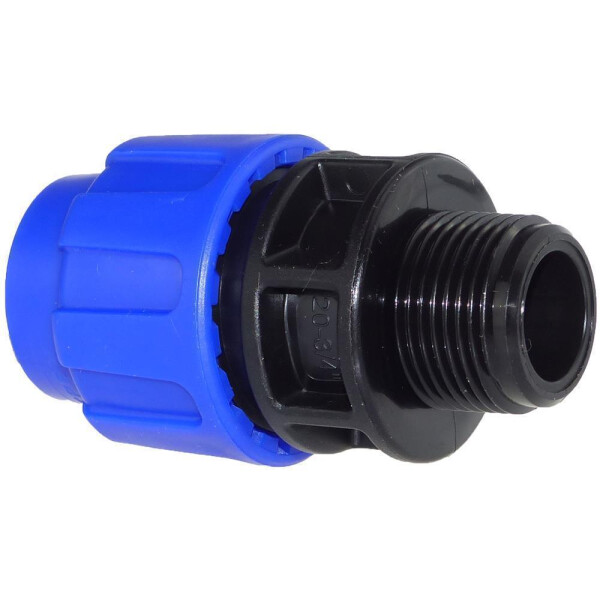

PE-Kupplung Aussengewinde

PE-Kupplung Aussengewinde

Artikelnummer: S-1300-270-A-PAPA
Kategorie: PE Fittings (16bar)
PE-Kupplung Aussengewinde - PE Rohr Klemm Verschraubung (Trinkwasser geeignet)
  • Lieferstatus: 1-3 Werktage
  •
ab 1,30 €
inkl. 19% USt. , zzgl. Versand (DHL Paket)
PE-Kupplung Aussengewinde - PE Rohr Klemm Verschraubung (Trinkwasser geeignet)
Produktübersicht

PE-Kupplung Aussengewinde 32 mm x 1 1/4 Zoll
PE-Kupplung Aussengewinde 32 mm x 1 1/4 Zoll
1,30 € *
  • Lieferstatus: Ausverkauft
PE-Kupplung Aussengewinde 63 mm x 1 1/2 Zoll
PE-Kupplung Aussengewinde 63 mm x 1 1/2 Zoll
4,69 € *
  • Lieferstatus: 1-3 Werktage

Beschreibung

PE Kupplung Aussengewinde - unkompliziert und schnell zu installieren

Dank Ihrer hohen UV-Beständigkeit ist diese PE Rohr Kupplung hervorragend für den Außeneinsatz geeignet. Dank der Klemmverbindung und dem Außengewinde lassen sich PE Rohre einfach und schnell mit anderen Gewindefittings verbinden, wobei auch der Übergang zu Messing-, Stahl- oder Temperguss Fittings problemlos möglich ist. Die PE Kupplung Aussengewinde zeichnet sich darüber hinaus durch ihre hohe Chemikalienresistenz aus. Dieses Produkt erledigt in einen Temperaturbereich von -20° C bis 80° C und bei einem Arbeitsdruck zwischen 6 bar und 13 bar zuverlässig seine Aufgabe. Es ist optimal für ein fest installiertes Bewässerungssystem geeignet und genügt selbst den hohen Anforderungen die im professionellen Einsatz gestellt werden. Diese Kupplung bieten wir in unserem Online Fitting Shop in Durchmessern und Gewindegrößen von 16 mm x ½ Zoll bis 63 mm x 2 Zoll an. Selbstverständlich können Sie auch die passenden PE Rohre und alle anderen zusätzlich benötigten Fittings und Zubehörteile in unserem Angebot finden.

Umfangreiches Angebot - übersichtlich präsentiert, einfach zu bestellen

Bei uns können Sie nicht nur PE Fittings günstig kaufen, sondern finden auch eine Vielzahl anderer hochwertiger Artikel, die Sie für die Installation Ihres Bewässerungssystems brauchen. Damit Ihr Einkauf so bequem und unkompliziert wie möglich ist, präsentieren wir Ihnen alle Artikel in übersichtlichen Rubriken. Unser kundenfreundliches Bestellsystem ermöglicht die einfache und schnelle Abwicklung Ihres Einkaufs.

Fachmännische Beratung inklusive

Neben hochwertigen Produkten zu niedrigen Preisen können Sie bei uns selbstverständlich eine Professionelle Beratung erwarten. Bei allen Fragen rund um unser Angebot, steht unser kompetentes Team daher gerne für Sie bereit.

- PE Kupplung Aussengewinde
- PE Rohr Klemmverbindung x Aussengewinde
- LVHT geprüft (Trinkwassertauglich)
- PE PP Klemmfitting für die Anwendung in PE Druckrohrsystemen
- Serie Performance: A 20ºC D16 - D63: PN 16
  (Rohrgewinde BSP: PN 10), D75 - D110: PN 10

Weltweit im Einsatz.
- Geprüft und zertifiziert durch weltweit anerkannte Prüfinstitute.
- Schnelle und zuverlässige Verbindungen.
- Perfekte Dichtheit unter allen Arbeitsbedingungen.
- Gama Performance: Trinkwasserleitungen verwendbar.
- Geeignet ist die Performance Series für: Trinkwasserversorgung,
  Industrie, Bewässerung

Standard Series für: Bewässerung, Schwimmbad, Kabelschutz,...

Montage Anleitung:
A. Die Überwurfmutter lösen ohne diese vom Körper zu entfernen. Dabei prüfen dass sowohl der O-Ring als auch der Klemmring in seiner Position bleibt.
B. Das Rohrende (Schnittkante) anschrägen und entgraten. Ohne anziehen der Überwurfmutter das Rohr einschieben.
C. Dann den Fitting soweit am Rohr verschieben bis es nach dem Übergleiten des O-Ringes am Stopper steht.
D. Die Überwurfmutter von Hand oder mittels Band- oder Kettenschlüssel festziehen.

D x G DN (mm) PN (bar) L (mm) L1 (mm) Z (mm) E (mm)
16 x 3/8" 10 x 10 10 49 13 14 47
16 x ½" 10 x 15 10 49 14 14 47
16 x ¾" 10 x 20 10 49 16 14 47
20 x ½" 15 x 15 10 49 14 14 47
20 x ¾" 15 x 20 10 49 16 14 47
20 x 1" 15 x 25 10 49 19 14 47
25 x ½" 20 x 15 10 58 14 15 56
25 x ¾" 20 x 20 10 58 16 15 56
25 x 1" 20 x 25 10 58 19 15 56
32 x ¾" 25 x 20 10 81 16 16 65
32 x 1" 25 x 25 10 81 19 16 65
32 x 1¼" 25 x 32 10 81 21 16 65
40 x 1" 32 x 25 10 92 21 22 81
40 x 1¼" 32 x 32 10 92 21 22 81
40 x 1½" 32 x 40 10 92 21 22 81
50 x 1" 40 x 25 10 92 21 22 92
50 x 1¼" 40 x 32 10 108 21 23 92
50 x 1½" 40 x 40 10 108 21 23 92
50 x 2" 40 x 50 10 108 26 23 92
63 x 1½" 50 x 40 10 125 21 25 114





Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.

** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.

Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):

1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm

1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm

Versandgewicht: 0,05 kg
Artikelgewicht: 0,05 kg
