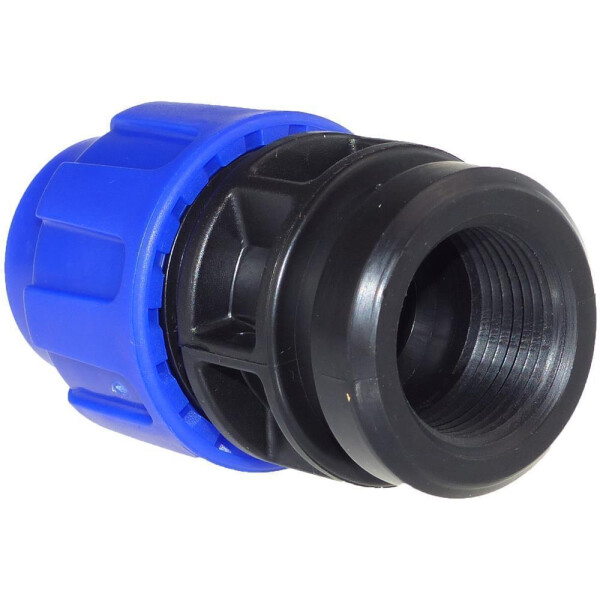

PE Kupplung Innengewinde - verkuppeln leicht gemacht
Diese PE Kupplung eignet sich besonders gut für fest installierte Systeme zur Gartenbewässerung. Aufgrund Ihrer hohen UV- Beständigkeit ist diese Verschraubung für PE Rohre der ideale Kandidat für den Außeneinsatz und zeichnet sich darüber hinaus durch seine hervorragende Resistenz gegenüber Chemikalien und ihr geringes Gewicht aus. Ob im privaten oder professionellen Einsatz, dieses Produkt wird selbst höchsten Anforderungen gerecht. Auf einer Seite mit einer Klemmung für PE Rohre, und auf einer Seite mit einem Innengewinde versehen, ermöglicht diese Kupplung die zuverlässige Verbindung von PE Rohren mit anderen PE Fittings. Selbstverständlich ist auch der Übergang zu Fittings aus Messing, Stahl oder Temperkuss problemlos möglich. Da sich beide Seiten dieser Kupplung ohne großen Aufwand wieder lösen lassen, ist im Bedarfsfall der Austausch mit einem anderen Fitting schnell durchführbar. In einem Temperaturbereich von -20° C bis 80° C hält die PE Kupplung Innengewinde einem Betriebsdruck von 6 bar bis 13 bar stand.
Fitting Online Shop - Top Qualität zu günstigen Preisen
In unserem Onlineshop für Heimwerker finden Sie ein breites Angebot rund um alles was Sie für die Gartenbewässerung brauchen. Ob flexible Lösungen für Beregnungsanlagen, oder fest installierte Systeme zur Frischwasserversorgung eines Gartenteichs, bei uns bekommen Sie Qualitätsprodukte zu günstigen Preisen. Um Ihren Einkauf so bequem und einfach wie möglich zu gestalten, präsentieren wir unsere Angebot in übersichtlichen Rubriken, und stellen ein sehr kundenfreundliche Bestellsystem zur Verfügung.
Wo? Wie? Was?
Als Ihr professioneller Partner legen wir Wert darauf, Ihnen Qualität zu einen erstklassigen Preis-Leistungsverhältnis anzubieten. Darüber hinaus, ist es für uns selbstverständlich, Ihnen auch einen kompetenten Kundendienst anzubieten. Sollten Sie daher Fragen zu unseren Produkten haben oder eine Beratung wünschen, steht Ihnen unser freundlicher und sachkundiger Customer Service gerne zur Verfügung.
- PE Kupplung Innengewinde
- PE Rohr Klemmverbindung x Innengewinde
- LVHT geprüft (Trinkwassertauglich)
- PE PP Klemmfitting für die Anwendung in PE Druckrohrsystemen- Serie Performance: A 20ºC D16 - D63: PN 16
(Rohrgewinde BSP: PN 10), D75 - D110: PN 10
Weltweit im Einsatz.
- Geprüft und zertifiziert durch weltweit anerkannte Prüfinstitute.
- Schnelle und zuverlässige Verbindungen.
- Perfekte Dichtheit unter allen Arbeitsbedingungen.
- Gama Performance: Trinkwasserleitungen verwendbar.
- Geeignet ist die Performance Series für: Trinkwasserversorgung,
Industrie, Bewässerung
Standard Series für: Bewässerung, Schwimmbad, Kabelschutz,...
Montage Anleitung:
A. Die Überwurfmutter lösen ohne diese vom Körper zu entfernen. Dabei prüfen dass sowohl der O-Ring als auch der Klemmring in seiner Position bleibt.
B. Das Rohrende (Schnittkante) anschrägen und entgraten. Ohne anziehen der Überwurfmutter das Rohr einschieben.
C. Dann den Fitting soweit am Rohr verschieben bis es nach dem Übergleiten des O-Ringes am Stopper steht.
D. Die Überwurfmutter von Hand oder mittels Band- oder Kettenschlüssel festziehen.
| D x G | DN (mm) | PN (bar) | L (mm) | L1 (mm) | Z (mm) | E (mm) | F (mm) |
| 16 x 3/8" | 10 x 10 | 10 | 49 | 15 | 11 | 47 | 27 |
| 16 x ½" | 10 x 15 | 10 | 49 | 16 | 11 | 47 | 27 |
| 20 x ½" | 15 x 15 | 10 | 49 | 16 | 11 | 47 | 27 |
| 20 x ¾" | 15 x 20 | 10 | 49 | 19 | 11 | 47 | 34 |
| 25 x ½" | 20 x 15 | 10 | 58 | 16 | 12 | 56 | 27 |
| 25 x ¾" | 20 x 20 | 10 | 58 | 19 | 12 | 56 | 34 |
| 25 x 1" | 20 x 25 | 10 | 53 | 22 | 12 | 56 | 41 |
| 32 x ¾" | 25 x 20 | 10 | 81 | 19 | 15 | 65 | 34 |
| 32 x 1" | 25 x 25 | 10 | 81 | 22 | 15 | 65 | 41 |
| 40 x 1" | 32 x 25 | 10 | 92 | 22 | 17 | 81 | 41 |
| 40 x 1¼" | 32 x 32 | 10 | 92 | 24 | 17 | 81 | 52 |
| 50 x 1¼" | 40 x 32 | 10 | 108 | 24 | 17 | 92 | 52 |
| 50 x 1½" | 40 x 40 | 10 | 108 | 24 | 17 | 92 | 61 |
| 50 x 2" | 40 x 50 | 10 | 108 | 28 | 17 | 92 | 76 |
| 63 x 2" | 50 x 50 | 10 | 125 | 28 | 19 | 114 | 76 |
Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.
** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.
Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):
1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm
| Versandgewicht: | 0,05 kg |
| Artikelgewicht: | 0,05 kg |
