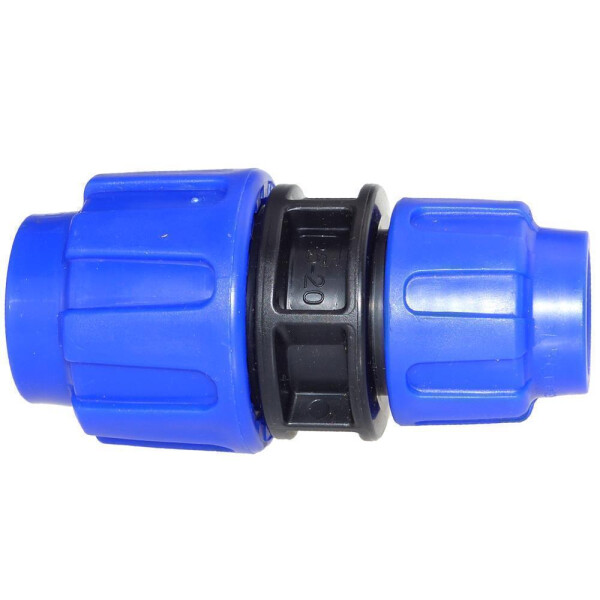

PE-Kupplung reduziert Klemmmuffe

PE-Kupplung reduziert Klemmmuffe

Artikelnummer: S-1300-270R-PAPA
PE-Kupplung reduziert - PE Rohr Klemm Verschraubung (Trinkwasser geeignet)
  • Lieferstatus: 1-3 Werktage
  •
ab 5,06 €
inkl. 19% USt. , zzgl. Versand (DHL Paket)
PE-Kupplung reduziert - PE Rohr Klemm Verschraubung (Trinkwasser geeignet)
Produktübersicht

PE-Kupplung reduziert Klemmmuffe 50 x 40mm
PE-Kupplung reduziert Klemmmuffe 50 x 40mm
5,06 € *
  • Lieferstatus: 1-3 Werktage
PE-Kupplung reduziert Klemmmuffe 63 x 50mm
PE-Kupplung reduziert Klemmmuffe 63 x 50mm
7,18 € *
  • Lieferstatus: 1-3 Werktage

Beschreibung

PE-Kupplung reduziert - LVHT (Trinkwassertauglichkeit) geprüft

Eine PE Kupplung reduziert dient der Verbindung zweier unterschiedlicher PE-Rohre. Besonders hervorzuheben ist an dieser Kupplung die beidseitige PE-Rohr Verschraubung. Diese ermöglicht das leichte Anklemmen und Lösen von PE-Rohren.

PE-Fittings weisen viele positive Eigenschaften auf

PE-Fittinge bilden zwischen Rohren einen einfachen Übergang. Auf Grund ihrer Form tragen PE-Fittinge zur Stabilisierung von Rohrsystemen bei. Die Bauteile sind für Temperaturen von -20 bis 80 Grad so wie einen Druck von 6 bis 12 Bar konzipiert.

Die Bauteile sind UV-beständig. Damit eignen sie sich sowohl für den Einsatz in der Haustechnik als auch für Bewässerungssysteme im Garten. Sie erhalten PE-Fittings in unterschiedlichen Größen. Dadurch lassen sich die Bauteile in vielen Rohrsystemen einsetzen. Bei der Trinkwasser- und der Brauchwasserversorgung, in Aquarien und Schwimmbädern oder bei der Gartenbewässerung sorgen die Fittinge für stabile Verbindungen.

Die hohe Resistenz gegenüber Chemikalien ist ein weiterer wichtiger Vorteil der PE-Fittings. Da die Fittings die Normen EN 712/713/715; ISO 3501/3458/3459 erfüllen, sind sie für die Verschraubung an PE-Rohren gemäß den Normen ISO 11922; DIN 8072/8074; UNE 53131 bestens geeignet.

Die Fittinge sind nach europäischen Standards getestet und zertifiziert. Sie lassen sich besonders schnell montieren und arbeiten anschließend völlig zuverlässig. Bei allen Arbeitsbedingungen überzeugen die Fittinge durch ihre Dichtheit. PE Fittings sind besonders preiswert.

In unserem Onlineshop erhalten Sie PE Fittinge und vieles weitere Produkte

Wir bieten Ihnen in unserem Onlineshop die PE Kupplung reduziert in Top-Qualität an. Neben diesen Bauteilen finden Sie bei uns viele weitere Produkte rund um den Leitungsbau. Bei Fragen zu unseren Angeboten stehen wir Ihnen gern telefonisch zur Verfügung.

- PE Kupplung reduziert (LVHT Zulassung, Trinkwassertauglich)
- PE Rohr Klemmverbindung einseitig reduzierte Klemmung
- LVHT geprüft (Trinkwassertauglich)
- PE PP Klemmfitting für die Anwendung in PE Druckrohrsystemen
- Serie Performance: A 20ºC D16 - D63: PN 16
  (Rohrgewinde BSP: PN 10), D75 - D110: PN 10

Weltweit im Einsatz.
- Geprüft und zertifiziert durch weltweit anerkannte Prüfinstitute.
- Schnelle und zuverlässige Verbindungen.
- Perfekte Dichtheit unter allen Arbeitsbedingungen.
- Gama Performance: Trinkwasserleitungen verwendbar.
- Geeignet ist die Performance Series für: Trinkwasserversorgung,
  Industrie, Bewässerung

Standard Series für: Bewässerung, Schwimmbad, Kabelschutz,...

Montage Anleitung:
A. Die Überwurfmutter lösen ohne diese vom Körper zu entfernen. Dabei prüfen dass sowohl der O-Ring als auch der Klemmring in seiner Position bleibt.
B. Das Rohrende (Schnittkante) anschrägen und entgraten. Ohne anziehen der Überwurfmutter das Rohr einschieben.
C. Dann den Fitting soweit am Rohr verschieben bis es nach dem Übergleiten des O-Ringes am Stopper steht.
D. Die Überwurfmutter von Hand oder mittels Band- oder Kettenschlüssel festziehen.

D (mm) d (mm) DN (mm) PN (bar) L (mm) L1 (mm) Z (mm) E (mm) F (mm)
20 16 10 16 49 49 4 47 47
25 20 15 16 58 49 4 56 47
32 20 15 16 81 49 5 65 47
32 25 20 16 81 58 4 65 56
40 32 25 16 92 81 4 81 65
50 32 25 16 108 81 5 92 65
50 40 32 16 108 92 5 92 81
63 50 40 16 125 108 8 114 92










Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.

** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.


Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):

1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm
