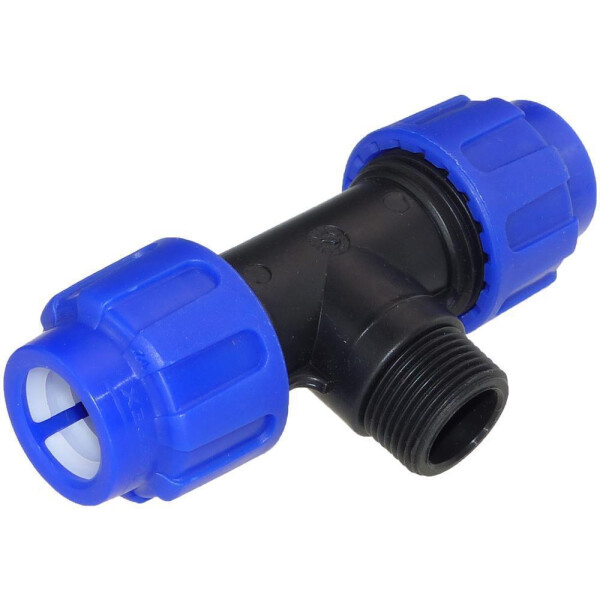

PE-T-Stück Aussengewinde

Artikelnummer: S-1300-130-A-PAPA

Kategorie: PE Fittings (Restposten)

Lieferstatus: 1-3 Tage

ab 1,19 €

inkl. 19% USt. , zzgl. (DHL Paket)

CEPEX FLUIDRA EXPORT, S.A.

PE-T-Stück Aussengewinde - PE Rohr Klemm Verschraubung (Trinkwasser geeignet)

Dieser Artikel ist in verschiedenen Ausführungen erhältlich

Produktübersicht

PE-T-Stück Aussengewinde 16 mm x 1/2 Zoll

1,39 € *

Lieferstatus: 1-3 Tage

PE-T-Stück Aussengewinde 20 mm x 3/4 Zoll

1,19 € *

Lieferstatus: 1-3 Tage

PE-T-Stück Aussengewinde 63 mm x 2 Zoll

7,99 € *

Lieferstatus: 1-3 Tage

Beschreibung

PE T-Stück Aussengewinde - Die funktionale Abzweigung für Ihr Rohrsystem

Gerade in der Trinkwasserversorgung werden höchste Ansprüche an die verwendeten Materialien und die Sauberkeit gestellt. Höchste Hygiene ist unabdingbar, da jedes einzelne Rohr oder Fitting für die Sicherheit der gesamten Anlage verantwortlich ist. Das PE T-Stück Aussengewinde erfüllt die hohen Ansprüche der LVHT-Norm für Trinkwassertauglichkeit zu 100 % und lässt sich zudem besonders einfach montieren. Durch das Aussengewinde lassen sich auf einfache Weise PE-Rohrleitungen mit Rohrsystemen aus unterschiedlichen Materialien wie PVC oder Kupfer verbinden. Dieser PE Rohr Klemmverbinder eignet sich besonders gut für viele Bereiche der Industrie sowie der Haustechnik und lässt sich hervorragend in Bewässerungssystemen oder Trinkwasserversorgungen einsetzen.

Einfache Installation und absolute Zuverlässigkeit

Das PE T-Stück Aussengewinde lässt sich ohne großen Aufwand einfach und schnell installieren. Die zu verbindenden Rohre werden an der Schnittkante angeschrägt, dann wird die Überwurfmutter des Fittings leicht gelöst und das Rohrende bis zum Stopper hineingeschoben. Zum Schluss wird die Überwurfmutter wieder per Hand oder mittels Ketten- oder Bandschlüssel festgezogen. Die Verbindungen sind absolut dicht und halten Temperaturen von -20 bis 80 °C sowie einem Druck von 6 bis 12 bar stand.

PE Fittings preiswert bestellen in unserem Onlineshop für Fittinge

Bei uns finden Sie stets ein umfangreiches Angebot an Fittingen für jeden Anwendungsbereich. Wir sind der Auffassung, dass für die Zufriedenheit unserer Kunden aber nicht nur die professionelle Qualität der Produkte wichtig ist, sondern auch faire Preise und ein erstklassiger Service. Aus diesem Grund steht Ihnen unser freundlicher und kompetenter Kundendienst jederzeit gerne zur Seite, falls Sie einmal eine Frage zu einem unserer Artikel haben oder eine umfassende Beratung zu unseren Fitting-Systemen wünschen.

- PE T-Stück Aussengewinde (LVHT Zulassung, Trinkwassertauglich)
- PE Rohr Klemmverbindung zweiseitig, 90 Grad Abzweig mit Aussengewinde
- LVHT geprüft (Trinkwassertauglich)
- PE PP Klemmfitting für die Anwendung in PE Druckrohrsystemen
- Serie Performance: A 20ºC D16 - D63: PN 16
(Rohrgewinde BSP: PN 10), D75 - D110: PN 10

Weltweit im Einsatz.
- Geprüft und zertifiziert durch weltweit anerkannte Prüfinstitute.
- Schnelle und zuverlässige Verbindungen.
- Perfekte Dichtheit unter allen Arbeitsbedingungen.
- Gama Performance: Trinkwasserleitungen verwendbar.
- Geeignet ist die Performance Series für: Trinkwasserversorgung,
Industrie, Bewässerung

Standard Series für: Bewässerung, Schwimmbad, Kabelschutz,...

Montage Anleitung:
A. Die Überwurfmutter lösen ohne diese vom Körper zu entfernen. Dabei prüfen dass sowohl der O-Ring als auch der Klemmring in seiner Position bleibt.
B. Das Rohrende (Schnittkante) anschrägen und entgraten. Ohne anziehen der Überwurfmutter das Rohr einschieben.
C. Dann den Fitting soweit am Rohr verschieben bis es nach dem Übergleiten des O-Ringes am Stopper steht.
D. Die Überwurfmutter von Hand oder mittels Band- oder Kettenschlüssel festziehen.

D x G x D	DN (mm)	PN (bar)	L (mm)	L1 (mm)	Z (mm)	Z1 (mm)	E (mm)	F (mm)
16 x 3/8" x 16	10 x 10	10	49	13	13	27	47	27
16 x ½" x 16	10 x 15	10	49	14	13	26	47	27
20 x ½" x 20	15 x 15	10	49	14	13	26	47	27
20 x ¾" x 20	15 x 20	10	49	16	13	26	47	30
25 x ½" x 25	20 x 15	10	58	14	16	34	56	27
25 x ¾" x 25	20 x 20	10	58	16	19	34	56	30
32 x ½" x 32	25 x 15	10	81	14	18	45	65	27
32 x 1" x 32	25 x 25	10	81	19	18	45	65	36
40 x 1¼" x 40	32 x 32	10	92	21	24	59	81	48
40 x 1½" x 40	32 x 40	10	92	21	24	59	81	52
50 x 1½" x 50	40 x 40	10	108	21	28	68	92	52
63 x 2" x 63	50 x 50	10	125	26	32	78	114	66

Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.

** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.

Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):

1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm
