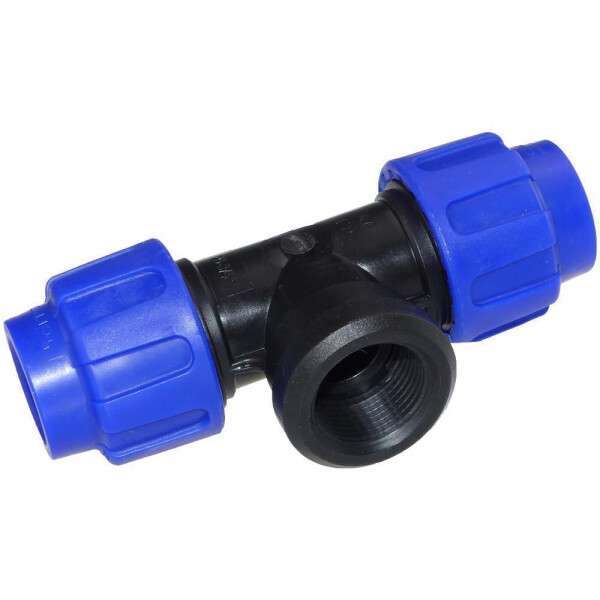

PE T-Stück Innengewinde - Die praktische Abzweigung für Trink- und Brauchwasser
Gerade in der Trinkwasserversorgung sind Sauberkeit und höchste Hygiene das A und O. An die verwendeten Materialien werden höchste Ansprüche gestellt, da Sie für die Sicherheit der gesamten Installation verantwortlich sind. Das PE T-Stück Innengewinde erfüllt die Anforderungen der LVHT zu 100 % und ist zudem einfach zu handhaben. Auf zwei Seiten mit einem PE Rohr Klemmverbinder ausgestattet sowie einer Abzweigung mit Innengewinde, lässt sich dieses Klemmfitting hervorragend in bestehende Installationen mit Außengewinde integrieren. Dieses T-Stück eignet sich hervorragend für den Einsatz in Bewässerungssystemen, Trinkwasserversorgungen sowie anderen Bereichen der Industrie- und Haustechnik.
Unkomplizierte Installation und höchste Dichtheit
Das PE T-Stück Innengewinde ist einfach, schnell und unkompliziert zu installieren. Die Überwurfmuttern werden einfach leicht gelöst und anschließend die zu verbindenden PE Rohre, mit vorher angeschrägter Schnittkante, in das Fitting geschoben. Anschließend wird lediglich die Überwurfmutter wieder festgezogen und schon sind beide Rohre sicher und absolut dicht verbunden. Im Temperaturbereich von -20 bis 80 °C halten diese Fittinge zudem einem Druck von 6 bis 12 bar stand und garantieren so absolute Zuverlässigkeit unter allen Arbeitsbedingungen.
Fittinge zu Top Konditionen online Kaufen
Wie Sie es von uns gewohnt sind, legen wir stets großen Wert darauf, unseren Kunden ein umfangreiches Sortiment an hochwertigen und professionellen Artikeln zu bieten. Dabei ist uns bewusst, dass der Online-Kauf von PE Fittingen eine besondere Vertrauenssache ist. Aus diesem Grund erhalten Sie in unserem Fitting Onlineshop, neben professionellen Produkten, auch einen erstklassigen Service. Sollten Sie also eine umfassende Beratung zu unseren Fitting-Systemen wünschen oder eine Frage zu einem unserer Artikel haben, dann hilft Ihnen unser kompetenter Kundendienst jederzeit gerne weiter.
- PE T-Stück Innengewinde (LVHT Zulassung, Trinkwassertauglich)
- PE Rohr Klemmverbindung zweiseitig, 90 Grad Abzweig mit Innengewinde
- LVHT geprüft (Trinkwassertauglich)
- PE PP Klemmfitting für die Anwendung in PE Druckrohrsystemen
- Serie Performance: A 20ºC D16 - D63: PN 16
(Rohrgewinde BSP: PN 10), D75 - D110: PN 10
Weltweit im Einsatz.
- Geprüft und zertifiziert durch weltweit anerkannte Prüfinstitute.
- Schnelle und zuverlässige Verbindungen.
- Perfekte Dichtheit unter allen Arbeitsbedingungen.
- Gama Performance: Trinkwasserleitungen verwendbar.
- Geeignet ist die Performance Series für: Trinkwasserversorgung,
Industrie, Bewässerung
Standard Series für: Bewässerung, Schwimmbad, Kabelschutz,...
Montage Anleitung:
A. Die Überwurfmutter lösen ohne diese vom Körper zu entfernen. Dabei prüfen dass sowohl der O-Ring als auch der Klemmring in seiner Position bleibt.
B. Das Rohrende (Schnittkante) anschrägen und entgraten. Ohne anziehen der Überwurfmutter das Rohr einschieben.
C. Dann den Fitting soweit am Rohr verschieben bis es nach dem Übergleiten des O-Ringes am Stopper steht.
D. Die Überwurfmutter von Hand oder mittels Band- oder Kettenschlüssel festziehen.
| D x G x D | DN (mm) | PN (bar) | L (mm) | L1 (mm) | Z (mm) | Z1 (mm) | E (mm) | F (mm) |
| 16 x 3/8" x 16 | 10 x 10 | 10 | 49 | 15 | 13 | 22 | 47 | 27 |
| 16 x ½" x 16 | 10 x 15 | 10 | 49 | 16 | 13 | 22 | 47 | 27 |
| 20 x ½" x 20 | 15 x 15 | 10 | 49 | 16 | 13 | 26 | 47 | 27 |
| 20 x ¾" x 20 | 15 x 20 | 10 | 49 | 19 | 13 | 26 | 47 | 34 |
| 25 x ½" x 25 | 20 x 15 | 10 | 58 | 16 | 16 | 31 | 56 | 27 |
| 25 x ¾" x 25 | 20 x 20 | 10 | 58 | 19 | 19 | 31 | 56 | 34 |
| 32 x ½" x 32 | 25 x 15 | 10 | 81 | 16 | 18 | 43 | 65 | 27 |
| 32 x ¾" x 32 | 25 x 20 | 10 | 81 | 19 | 18 | 43 | 65 | 34 |
| 32 x 1" x 32 | 25 x 25 | 10 | 81 | 22 | 18 | 43 | 65 | 41 |
| 40 x 1¼" x 40 | 32 x 32 | 10 | 92 | 24 | 24 | 54 | 81 | 52 |
| 50 x 1" x 50 | 40 x 25 | 10 | 108 | 24 | 28 | 50 | 92 | 42 |
| 50 x 1½" x 50 | 40 x 40 | 10 | 108 | 24 | 28 | 58 | 92 | 61 |
| 50 x 2" x 50 | 40 x 50 | 10 | 140 | 28 | 28 | 58 | 92 | 76 |
| 63 x 1" x 63 | 50 x 25 | 10 | 125 | 24 | 32 | 62 | 114 | 42 |
| 63 x 1½" x 63 | 50 x 40 | 10 | 125 | 28 | 32 | 67 | 114 | 58 |
| 63 x 2" x 63 | 50 x 50 | 10 | 125 | 28 | 32 | 67 | 114 | 76 |
Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.
** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.
Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):
1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm
| Versandgewicht: | 0,09 kg |
| Artikelgewicht: | 0,09 kg |
