RESTPOSTEN / Inventurfund - div. Hersteller wie Elysee, Jason oder SAB
(Die Ware kann Lagerungsspuren wie Staub und/oder Kratzer etc. haben !)

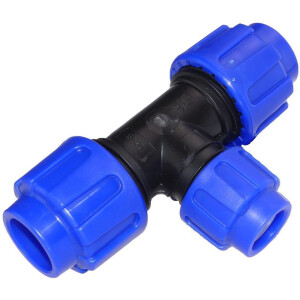

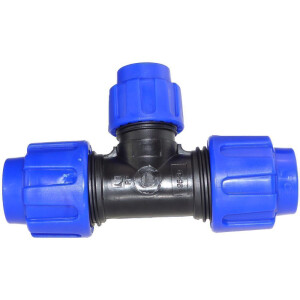

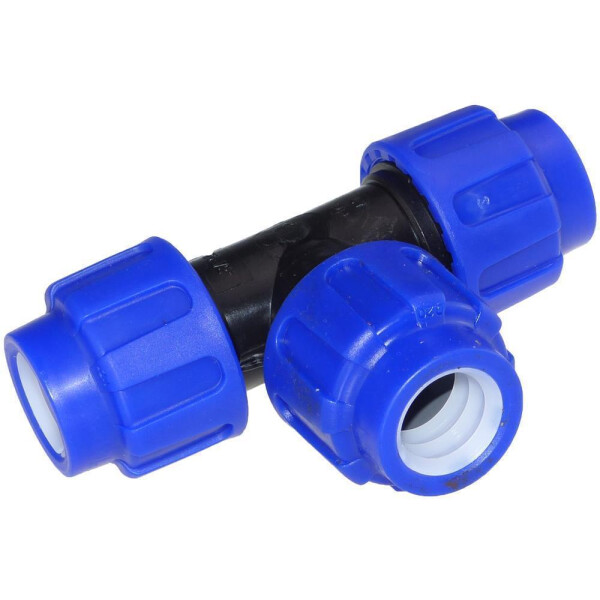

PE T-Stück Klemmuffe
- PE T-Stück
- allseitig Klemmmuffe für PE Rohr
- Druckstufe je nach Hersteller 10 oder 16bar
Verwendung mit jedem handelsüblichen PE Rohren in harter HD als auch weicher Ausführung LD.
Montage Anleitung:
A. Das Rohrende (Schnittkante) anschrägen.
B. Die Überwurfmutter lösen ohne diese vom Körper zu entfernen. Dabei prüfen dass sowohl der O-Ring
als auch der Klemmring in seiner Position bleibt.
C. Ohne anziehen der Überwurfmutter das Rohr einschieben.
Dann den Fitting soweit am Rohr verschieben bis es nach dem Übergleiten des O-Ringes am Stopper steht.
D. Die Überwurfmutter von Hand oder mittels Band- oder Kettenschlüssel festziehen.
Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.
** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.
Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):
1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm
Versandgewicht: | 0,05 kg |
Artikelgewicht: | 0,05 kg |
(Quelle: www.cepex.de)
