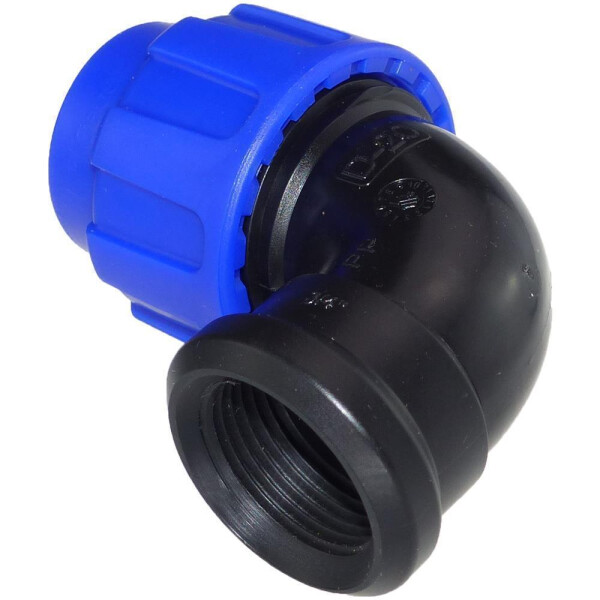

PE-Winkel Innengewinde

PE-Winkel Innengewinde

Artikelnummer: S-1300-090-I-PAPA
Kategorie: PE Fittings (16bar)
PE-Winkel Innengewinde - PE Rohr Klemm Verschraubung (Trinkwasser geeignet)
  • Lieferstatus: 1-3 Werktage
  •
ab 1,10 €
inkl. 19% USt. , zzgl. Versand (DHL Paket)
PE-Winkel Innengewinde - PE Rohr Klemm Verschraubung (Trinkwasser geeignet)
Produktübersicht

PE-Winkel Innengewinde 20 mm x 1/2 Zoll
PE-Winkel Innengewinde 20 mm x 1/2 Zoll
1,17 € *
  • Lieferstatus: 1-3 Werktage
PE-Winkel Innengewinde 20 mm x 3/4 Zoll
PE-Winkel Innengewinde 20 mm x 3/4 Zoll
1,10 € *
  • Lieferstatus: Ausverkauft
PE-Winkel Innengewinde 25 mm x 1/2 Zoll
PE-Winkel Innengewinde 25 mm x 1/2 Zoll
1,30 € *
  • Lieferstatus: 1-3 Werktage
PE-Winkel Innengewinde 25 mm x 3/4 Zoll
PE-Winkel Innengewinde 25 mm x 3/4 Zoll
1,30 € *
  • Lieferstatus: 1-3 Werktage
PE-Winkel Innengewinde 32 mm x 3/4 Zoll
PE-Winkel Innengewinde 32 mm x 3/4 Zoll
1,52 € *
  • Lieferstatus: 1-3 Werktage
PE-Winkel Innengewinde 32 mm x 1 Zoll
PE-Winkel Innengewinde 32 mm x 1 Zoll
1,52 € *
  • Lieferstatus: 1-3 Werktage
PE-Winkel Innengewinde 40 mm x 1 1/4 Zoll
PE-Winkel Innengewinde 40 mm x 1 1/4 Zoll
2,88 € *
  • Lieferstatus: 1-3 Werktage
PE-Winkel Innengewinde 40 mm x 1 1/2 Zoll
PE-Winkel Innengewinde 40 mm x 1 1/2 Zoll
2,88 € *
  • Lieferstatus: 1-3 Werktage

Beschreibung

PE Winkel Innengewinde - Die schnelle Verbindung

Dieser PE Winkel lässt sich, dank praktischem Klemm-System auf der einen Seite und Innengewinde auf der anderen, besonders gut in bestehende Rohrsysteme integrieren. Auf diese Weise ist es ein leichtes, ein PE Rohrsystem zu erweitern oder es mit Leitungen aus anderen Materialien wie PVC oder Kupfer zu verbinden. Gerade im Trinkwasserbereich sind Sauberkeit und höchste Hygiene unabdingbar. Unsere PE Klemmfittings erfüllen die hohen Ansprüche dieses Bereiches und besitzen die LVHT Trinkwasserzulassung (Trinkwassertauglich). So lässt sich dieser PE Winkel Innengewinde in vielen Bereichen der Industrie sowie der Haustechnik einsetzen und ermöglicht den Aufbau von Trinkwasser- oder Bewässerungsanlagen.

Zeitsparend installiert und absolut dicht

Der PE Winkel Innengewinde hilft besonders Handwerkern, zeit- und kostensparend zu arbeiten. Auf diese Weise erhalten Sie einen echten Wettbewerbsvorteil und können so auch größere Aufträge mit Leichtigkeit bewältigen. Zur Montage schrägen Sie die zu verbindenden Rohre einfach an, lösen die Überwurfmutter des PE Winkels und schieben das Rohr bis zum Stopper in den Körper des Fittings. Anschließend brauchen Sie nur noch die Überwurfmutter festzuziehen und fertig ist die zuverlässige und sichere Verbindung, die auf Temperaturen von -20 bis 80 °C ausgelegt ist und einem Arbeitsdruck von 6 bis 12 bar standhält.

PE Fittinge online bestellen, ohne auf erstklassigen Service zu verzichten

PE Fittinge online zu bestellen ist eine Frage des Vertrauens. Deswegen erhalten Sie bei uns nicht nur professionelle Qualitätsprodukte der Firma Cepex zu besonders günstigen Preisen, sondern können sich auch jederzeit von unserem kompetenten Service beraten lassen. Sollten Sie also einmal eine Frage zu einem unserer Artikel haben, dann steht Ihnen unser freundlicher Kundendienst jederzeit helfend zur Seite.

- PE Winkel Klemmverbindung und Innengewinde
- Aussengewinde im 90 Grad Abgang
  PE PP Klemmfitting für die Anwendung in PE Druckrohrsystemen
- Serie Performance: A 20ºC D16 - D63: PN 16
  (Rohrgewinde BSP: PN 10), D75 - D110: PN 10

Weltweit im Einsatz.
- Geprüft und zertifiziert durch weltweit anerkannte Prüfinstitute.
- Schnelle und zuverlässige Verbindungen.
- Perfekte Dichtheit unter allen Arbeitsbedingungen.
- Gama Performance: Trinkwasserleitungen verwendbar.
- Geeignet ist die Performance Series für: Trinkwasserversorgung,
  Industrie, Bewässerung

Standard Series für: Bewässerung, Schwimmbad, Kabelschutz,...

Montage Anleitung:
A. Die Überwurfmutter lösen ohne diese vom Körper zu entfernen. Dabei prüfen dass sowohl der O-Ring als auch der Klemmring in seiner Position bleibt.
B. Das Rohrende (Schnittkante) anschrägen und entgraten. Ohne anziehen der Überwurfmutter das Rohr einschieben.
C. Dann den Fitting soweit am Rohr verschieben bis es nach dem Übergleiten des O-Ringes am Stopper steht.
D. Die Überwurfmutter von Hand oder mittels Band- oder Kettenschlüssel festziehen.



D x G DN (mm) PN (bar) L (mm) L1 (mm) Z (mm) Z1 (mm) E (mm) F (mm)
16 x 3/8" 10 x 10 10 49 15 13 22 47 27
16 x ½" 10 x 15 10 49 16 13 22 47 27
20 x ½" 15 x 15 10 49 16 13 26 47 27
20 x ¾" 15 x 20 10 49 19 13 26 47 34
25 x ½" 20 x 15 10 58 19 16 31 56 34
25 x ¾" 20 x 20 10 58 19 16 31 56 34
32 x ½" 25 x 15 10 81 16 18 43 65 27
32 x ¾" 25 x 20 10 81 19 18 43 65 34
32 x 1" 25 x 25 10 81 22 18 43 65 41
40 x ¾" 32 x 20 10 92 19 24 48 81 34
40 x 1" 32 x 25 10 92 24 24 46 81 41
40 x 1¼" 32 x 32 10 92 24 24 54 81 52
40 x 1½" 32 x 40 10 92 24 24 54 81 61
50 x 1½" 40 x 40 10 108 24 28 58 92 61
50 x 2" 40 x 50 10 108 28 28 58 92 76
63 x 1½" 50 x 40 10 125 28 32 68 114 58
63 x 2" 50 x 50 10 125 28 32 67 114 76







Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.

** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.

Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):

1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm

1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm

Versandgewicht: 0,05 kg
Artikelgewicht: 0,05 kg
