Messing Reduziernippel – Außengewinde x Außengewinde
Der Messing Reduziernippel dient zum Verbinden von zwei unterschiedlich großen Innengewinden. Er besitzt auf beiden Seiten ein Außengewinde in unterschiedlichen Größen und ermöglicht damit eine kompakte und direkte Reduzierung innerhalb eines Rohrleitungs- oder Installationssystems.
Ob beispielsweise Reduziernippel 3/4" auf 1/2", 1" auf 1/2", 1 1/2" auf 1" oder 2" auf 1 1/2" – durch die zahlreichen verfügbaren Größenkombinationen lässt sich der Messing Gewindenippel vielseitig in Wasserinstallationen, Pumpensystemen, Bewässerungsanlagen und technischen Rohrleitungen einsetzen.
Vorteile des Messing Reduziernippels
-
Außengewinde x Außengewinde in unterschiedlichen Größen
- Zum direkten Reduzieren unterschiedlicher Gewindegrößen
- Robuste Ausführung aus Messing
- Sechskant zur einfachen Montage mit geeignetem Werkzeug
- Kompakte Bauform
- Große Auswahl verschiedener Zoll-Kombinationen
- Vielseitig in Wasser-, Pumpen- und Rohrleitungssystemen einsetzbar
Typische Einsatzbereiche
Ein Reduziernippel wird verwendet, wenn zwei Bauteile mit unterschiedlich großen Innengewinden miteinander verbunden werden sollen. Typische Einsatzbereiche sind:
- Wasser- und Rohrleitungsinstallationen
- Pumpen und Hauswasserwerke
- Garten- und Bewässerungssysteme
- Behälter- und Tankanschlüsse
- Armaturen und Ventile
- Heizungs- und Sanitärinstallationen
- Technische Rohrleitungssysteme
Technische Eigenschaften
| Ausführung |
Reduziernippel |
| Anschlüsse |
Außengewinde x Außengewinde |
| Material |
Messing |
| Montage |
Sechskant für Werkzeugansatz |
| Größen |
verschiedene Kombinationen von 1/4" x 1/8" bis 2" x 1 1/2" |
Abmessungen des Messing Reduziernippels **

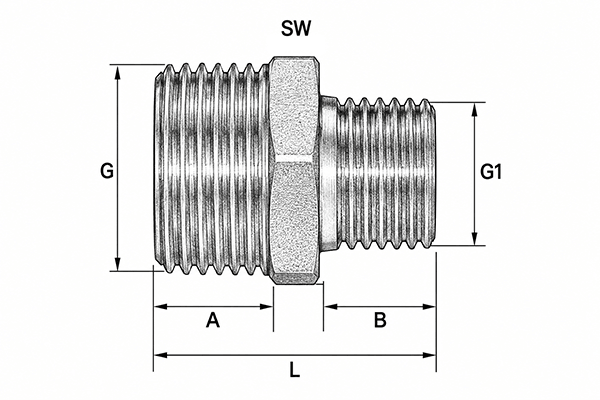

Die Maßskizze zeigt die wichtigsten Abmessungen des Reduziernippels. G bezeichnet das größere Außengewinde und G1 das kleinere Außengewinde. A und B kennzeichnen die jeweiligen Teilmaße, L die Gesamtlänge und SW die Schlüsselweite des Sechskants.
| Größe |
G |
G1 |
A |
B |
L |
SW |
| 1/4" x 1/8" |
1/4" |
1/8" |
7 |
7 |
18,5 |
14 |
| 3/8" x 1/8" |
3/8" |
1/8" |
8 |
7 |
19 |
17 |
| 3/8" x 1/4" |
3/8" |
1/4" |
10 |
7 |
21,5 |
19 |
| 1/2" x 1/4" |
1/2" |
1/4" |
10 |
7 |
23 |
21 |
| 1/2" x 3/8" |
1/2" |
3/8" |
10 |
8 |
23 |
22 |
| 3/4" x 1/2" |
3/4" |
1/2" |
11 |
10 |
27 |
27 |
| 1" x 1/2" |
1" |
1/2" |
14 |
11 |
30 |
34 |
| 1" x 3/4" |
1" |
3/4" |
14 |
11 |
30 |
34 |
| 1 1/4" x 3/4" |
1 1/4" |
3/4" |
16,5 |
12,5 |
35 |
43 |
| 1 1/4" x 1" |
1 1/4" |
1" |
16,5 |
14,5 |
39 |
43 |
| 1 1/2" x 1" |
1 1/2" |
1" |
19 |
14,5 |
39 |
50 |
| 1 1/2" x 1 1/4" |
1 1/2" |
1 1/4" |
19 |
18 |
43 |
50 |
| 2" x 1" |
2" |
1" |
20 |
14 |
39,5 |
60 |
| 2" x 1 1/4" |
2" |
1 1/4" |
20 |
16 |
42 |
60 |
| 2" x 1 1/2" |
2" |
1 1/2" |
20 |
16 |
42 |
60 |
Maßangaben: A, B, L und SW in mm. G = größeres Außengewinde, G1 = kleineres Außengewinde.
Welche Größe benötige ich?
Die Größenangabe bezeichnet die beiden Außengewinde des Reduziernippels. Ein Reduziernippel 1" x 1/2" besitzt beispielsweise auf der einen Seite ein 1"-Außengewinde und auf der anderen Seite ein 1/2"-Außengewinde.
Dadurch lassen sich unterschiedlich große Innengewinde ohne zusätzliche Muffe miteinander verbinden. Zur Auswahl stehen unter anderem häufig benötigte Kombinationen wie 3/4" auf 1/2", 1" auf 1/2", 1" auf 3/4", 1 1/2" auf 1" sowie 2" auf 1 1/2".
Montage und Abdichtung
Der mittlere Sechskant ermöglicht die Montage des Reduziernippels mit einem geeigneten Schraubenschlüssel. Die Außengewinde müssen mit einem für den jeweiligen Einsatzzweck geeigneten Gewindedichtmittel abgedichtet werden. Hierfür können beispielsweise PTFE-Dichtband, Gewindedichtfaden oder Hanf in Verbindung mit geeigneter Dichtpaste verwendet werden.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
