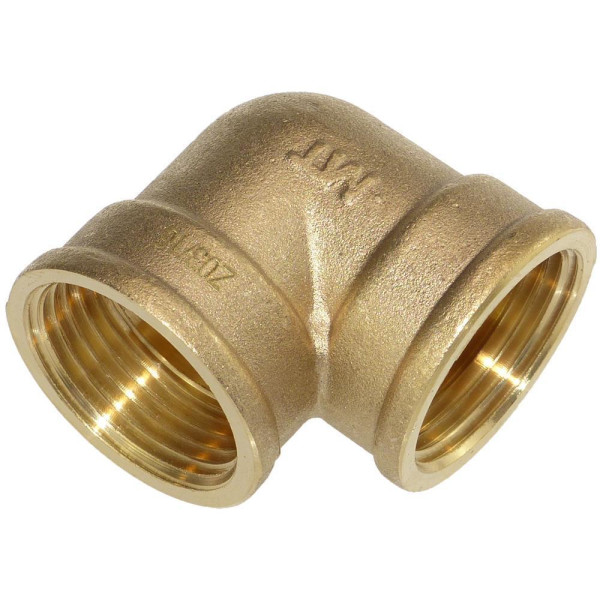

Messing Winkel 90° – Innengewinde x Innengewinde
Der Messing Winkel 90° ist ein robuster Gewindefitting zur rechtwinkligen Verbindung von Rohrleitungen und Gewindebauteilen. Mit seinen beidseitigen Innengewinden ermöglicht er eine platzsparende Richtungsänderung innerhalb einer Rohrinstallation.
Ob in der Wasserinstallation, im Pumpenbau, bei Gartenbewässerungsanlagen oder in technischen Rohrleitungssystemen – der Messing Gewindewinkel eignet sich für zahlreiche Anwendungen, bei denen eine zuverlässige 90-Grad-Verbindung benötigt wird.
Der Winkel ist in verschiedenen Gewindegrößen von 1/4 Zoll bis 2 Zoll erhältlich.
Vorteile des Messing Winkels
- 90°-Winkel zur rechtwinkligen Verbindung von Rohrleitungen
- Beidseitiges Innengewinde für passende Außengewinde
- Robuste Ausführung aus Messing
- Platzsparende Bauform für kompakte Installationen
- Verschiedene Zollgrößen von 1/4" bis 2"
- Vielseitig einsetzbarer Messing Gewindefitting
Typische Einsatzbereiche
- Wasser- und Rohrleitungsinstallationen
- Pumpen- und Hauswasseranlagen
- Gartenbewässerung und Bewässerungstechnik
- Brunnenbau und technische Wasserführung
- Verbindung von Gewindefittings und Rohrleitungskomponenten
Technische Eigenschaften
| Eigenschaft |
Beschreibung |
| Produkt |
Messing Winkel 90° |
| Ausführung |
Innengewinde x Innengewinde |
| Material |
Messing |
| Winkel |
90° |
| Gewindegrößen |
1/4" bis 2" |
| Baureihe |
S-1600-090 |
Abmessungen und Maßskizze **

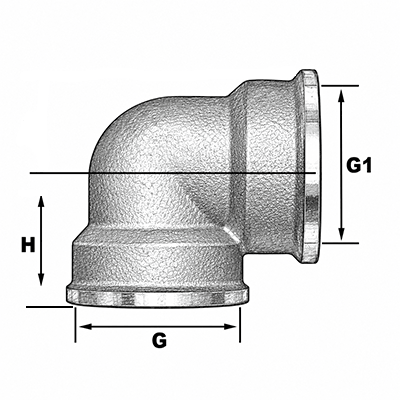

Die folgende Maßskizze zeigt die Bauform des Messing Winkels sowie die Maßbezeichnungen G, G1 und H.
Maßtabelle Messing Winkel 90°
| Größe |
G |
G1 |
H |
| 1/4" |
1/4" |
1/4" |
15 |
| 3/8" |
3/8" |
3/8" |
20,5 |
| 1/2" |
1/2" |
1/2" |
23,5 |
| 3/4" |
3/4" |
3/4" |
24 |
| 1" |
1" |
1" |
31 |
| 1 1/4" |
1 1/4" |
1 1/4" |
41,5 |
| 1 1/2" |
1 1/2" |
1 1/2" |
44 |
| 2" |
2" |
2" |
52 |
Maßbezeichnungen: G und G1 bezeichnen die Gewindeanschlüsse. H bezeichnet das in der Maßskizze dargestellte Baumaß.
Montage und Abdichtung
Der Messing Winkel wird mit passenden Außengewinde-Fittings verbunden. Bei der Montage ist auf eine geeignete, zur Anwendung und Gewindeausführung passende Abdichtung zu achten.
Je nach Verbindung können beispielsweise PTFE-Gewindedichtband, Gewindedichtfaden oder Hanf mit geeigneter Dichtpaste zum Einsatz kommen. Die jeweiligen Verarbeitungsvorschriften sind zu beachten.
Die Gewindeverbindungen sollten spannungsfrei montiert und nicht übermäßig angezogen werden.
Passende Verbindungskomponenten
Der Messing Winkel lässt sich mit geeigneten Messing Doppelnippeln, Reduzierstücken, Gewindeadaptern und weiteren Rohrleitungsfittings kombinieren.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
Angaben zur Produktsicherheit
Herstellerinformationen:
MT BUSSINESS KEY S. L.
Pol. Sector Camps d'en Ricart C/ Comerç 10 naves 3 a 9
08780 Pallejà
Spanien
info@mtspain.net
www.mtspain.net
verantwortliche Person:
MT BUSSINESS KEY S. L.
Pol. Sector Camps d'en Ricart C/ Comerç 10 naves 3 a 9
08780 Pallejà
Spanien
info@mtspain.net
https://www.mtspain.net
| Produkteigenschaft |
Wert |
| Versandgewicht: |
0,04 kg
|
| Artikelgewicht: |
0,04 kg
|
