Messing Winkel 90° – Innengewinde x Außengewinde
Der Messing Winkel 90° mit Innen- und Außengewinde ist ein vielseitiger Gewindefitting zur rechtwinkligen Verbindung von Rohrleitungen, Armaturen und anderen Bauteilen mit passenden Gewindeanschlüssen.
Der Winkel besitzt auf einer Seite ein Innengewinde (IG) und auf der anderen Seite ein Außengewinde (AG). Damit lassen sich entsprechende Gewindeverbindungen direkt um 90 Grad umlenken, ohne dass zwingend ein zusätzlicher Doppelnippel benötigt wird.
Durch seine robuste Messingausführung eignet sich der Messing Gewindewinkel für zahlreiche Anwendungen in der Wasserinstallation, Bewässerungstechnik, im Brunnenbau sowie in Pumpen- und Rohrleitungssystemen. Er ist in verschiedenen Zollgrößen von 1/4" bis 2" erhältlich.
Vorteile des Messing Winkels mit Innen- und Außengewinde
- 90°-Winkel zur rechtwinkligen Verbindung von Rohrleitungen
- Ein Innengewinde und ein Außengewinde
- Beide Gewindeanschlüsse in derselben Nenngröße
- Robuste und langlebige Messingausführung
- Kompakte Bauform für platzsparende Installationen
- Verschiedene Gewindegrößen von 1/4" bis 2"
- Vielseitig mit passenden Gewindefittings kombinierbar
Typische Einsatzbereiche
- Wasser- und Rohrleitungsinstallationen
- Gartenbewässerung und Bewässerungsanlagen
- Brunnenbau und Pumpentechnik
- Hauswasser- und Brauchwassersysteme
- Verbindung von Armaturen und Gewindefittings
- Rechtwinklige Rohrleitungsführung bei begrenztem Einbauraum
Technische Eigenschaften
| Eigenschaft |
Beschreibung |
| Produkt |
Messing Winkel 90° |
| Ausführung |
Innengewinde x Außengewinde (IG x AG) |
| Material |
Messing |
| Winkel |
90° |
| Gewindegrößen |
1/4" bis 2" |
| Gewindeanschlüsse |
G (Innengewinde) und G1 (Außengewinde) |
| Baureihe |
S-1600-092 |
Abmessungen und Maßskizze **

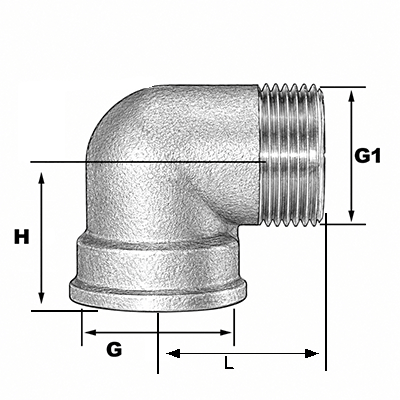

Die folgende Maßskizze zeigt den Messing Winkel mit Innen- und Außengewinde sowie die Maßbezeichnungen G, G1, H und L.
Maßtabelle Messing Winkel Innen- x Außengewinde
| Größe |
G |
G1 |
H |
L |
| 1/4" |
1/4" |
1/4" |
16 |
21,5 |
| 3/8" |
3/8" |
3/8" |
21 |
22,5 |
| 1/2" |
1/2" |
1/2" |
23,5 |
31 |
| 3/4" |
3/4" |
3/4" |
25,5 |
26,5 |
| 1" |
1" |
1" |
36 |
37,5 |
| 1 1/4" |
1 1/4" |
1 1/4" |
45 |
37 |
| 1 1/2" |
1 1/2" |
1 1/2" |
48 |
40 |
| 2" |
2" |
2" |
55 |
65 |
Maßbezeichnungen: G = Innengewinde, G1 = Außengewinde, H und L = Baumaße gemäß Maßskizze.
Montage und Abdichtung
Der Messing Winkel wird über seine Gewindeanschlüsse mit passenden Rohrleitungsbauteilen verbunden. Dabei ist auf die richtige Gewindegröße sowie eine fachgerechte und spannungsfreie Montage zu achten.
Zur Abdichtung der Gewindeverbindungen können je nach Anwendung geeignete Dichtmittel wie PTFE-Gewindedichtband, Gewindedichtfaden oder Hanf mit entsprechender Dichtpaste verwendet werden. Die Auswahl des Dichtmittels muss zur jeweiligen Gewindeausführung und zum Einsatzbereich passen.
Die Gewindeverbindungen sollten mit geeignetem Werkzeug angezogen werden. Übermäßige Anzugskräfte sind zu vermeiden, um Beschädigungen an Gewinden und angeschlossenen Bauteilen zu verhindern.
Wann ist ein Messing Winkel mit Innen- und Außengewinde sinnvoll?
Ein Messing Winkel IG x AG eignet sich besonders dann, wenn eine bestehende Außengeindeverbindung rechtwinklig zu einem passenden Innengewindeanschluss weitergeführt werden soll.
Im Gegensatz zu einem Winkel mit zwei Innengewinden verfügt diese Ausführung bereits über einen eigenen Außengewindeanschluss. Dadurch lassen sich bei geeigneten Anschlussbedingungen zusätzliche Verbindungselemente einsparen und kompakte Rohrleitungsführungen realisieren.
Weitere Messing Winkel und Gewindefittings
Für andere Einbausituationen bieten wir auch Messing Winkel mit beidseitigem Innengewinde sowie reduzierte Messing Winkel mit unterschiedlichen Gewindegrößen an.
So lässt sich für unterschiedliche Anschlussarten und Rohrleitungsführungen die passende Ausführung auswählen.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
