PVC Durchführung

Weitere Variationen wählen

  • sofort verfügbar
  • ArtikelNr.: 1700-550-PAPA
  • Lieferstatus: 1-3 Werktage nach Zahlungseingang
  • Unser Preis: 7,12 €
  • inkl. 19% USt., zzgl. Versand (DHL Paket)
Wird geladen ...

  • Ausführung:
  • Größe:
Hersteller:
Kategorie:

Beschreibung

PVC Durchführung

Die PVC Durchführung wird unter anderem im Schwimmbadbau, bei der Gartenbewässerung und in Beregnungsanlagen eingesetzt. In der Aquaristik und im Teichbau finden sich ebenfalls zahlreiche Anwendungsgebiete. Die Vorteile der PVC Fittinge liegen vorrangig in der hohen Beständigkeit gegen Säuren, Laugen und Ölen und der geringen Wärmeleitfähigkeit.

Für jeden Anwendungsfall den passenden Fitting auswählen

Um einen optimalen Einsatz zu gewährleisten, sind die PVC Elemente in drei verschiedenen Varianten erhältlich. Zum einen können beiden Seiten mit einem Außengewinde ausgestattet sein. Als zweite Bauform wird eine Kombination aus zwei verschiedenen Enden angeboten. Die erste Seite ist mit einer Klebemuffe und einem Stutzen versehen. Die andere Seite verfügt über ein Außengewinde und eine Klebemuffe. Um das Bauteil zu verbinden, eignen sich Spezialkleber aus dem Hause Cepex. Das dritte Modell ist so gebaut, dass das Rohr direkt durch die Durchführung geschoben wird, die Klemmung sorgt für die Abdichtung. Dank dieser PVC Klemmdurchführung wird ein fester und widerstandsfähiger Sitz gewährleistet, gleichzeitig gestaltet sich die Handhabung unkompliziert.

Die optimale Abdichtung ist wichtig

Fittinge werden eingesetzt, um komplexe Systeme zu realisieren. Wichtig ist, immer auf die richtige Abdichtung zu achten, damit der Druck gehalten wird und die Flüssigkeit optimal geleitet werden kann. Bei Gewindefittingen wird die Abdichtung direkt über das Gewinde vorgenommen, unterstützend wirken Dichtmittel wie beispielsweise ein Teflonband oder Gewindedichtfäden. Andere Modelle werden über die Klemmung oder mittels eines Klebers abgedichtet.

Die positiven Eigenschaften von PVC nutzen

Ob PVC Rohrdurchführung oder eine andere Bauform, allen PVC Bauteilen ist das robuste und widerstandsfähige Material gemein. Die Bauteile halten Drücken zwischen 10 und 16 Bar Stand und sind daher für alle gängigen Einsatzgebiete geeignet. Beachtet werden muss allerdings der Einfluss der Temperatur. Ab rund 25 Grad Celsius reduziert sich die Belastbarkeit, aus diesem Grund muss eine Absenkung des Druckes erfolgen. Die optimale Betriebstemperatur von PVC liegt zwischen -50 und + 60 Grad, der Schmelzpunkt wird aber erst bei über 180 Grad erreicht. Es ist somit immer eine optimale Ausgewogenheit zwischen Temperatur und Druck notwendig. Im praktischen Gebrauch ist zudem die geringe Wärmeleitfähigkeit von Vorteil. Die PVC Durchführung nimmt die Wärme nur in einem sehr niedrigen Maße auf und es entstehen kaum Verluste. Die Außenseite der Fittings heizt sich nicht auf, wodurch auch warmes Wasser transportiert werden kann.

Technische Daten:

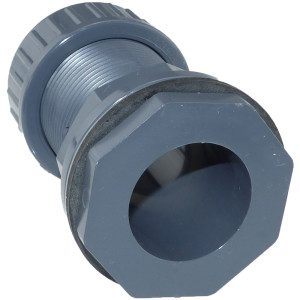

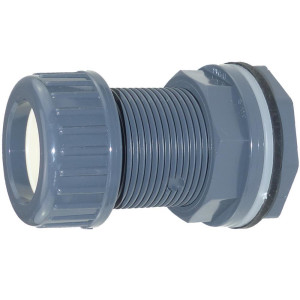

PVC Durchführung Klemmverbindung
PVC Durchführung mit Klemmverbindung x Aussengewinde
Durch die beiden mitgelieferten Dichtungen 100% dicht.
Weiter führendes Rohr kann einfach durch die Durchführung geschoben werden
und wird durch die Überwurfmutter dicht verklemmt. Kein verkleben nötig.

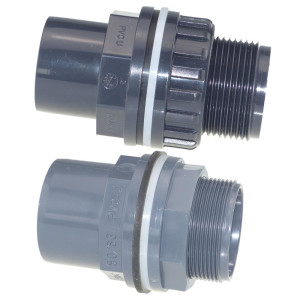

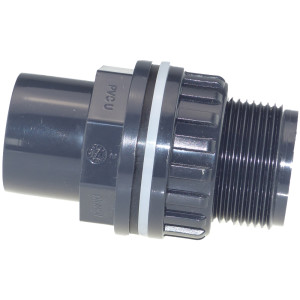

PVC Durchführung Klebemuffe x Aussengewinde
- eine Seite Klebmuffe / Klebstuzen
- andere Seite Klebmuffe / Aussengewinde
z.B. 20 / 25 x 20mm
Klebemuffe / Rohrstutzen x Klebemuffe

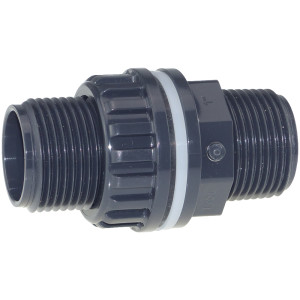

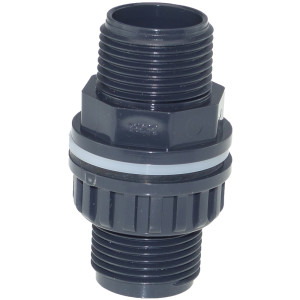

PVC Durchführung Aussengewinde
- beidseitig Aussengewinde


Lochbohrung
Klemmverbinder 20mm: 26,5 - 27mm
Klemmverbinder 25mm: 33,5 - 34mm
Klemmverbinder 32mm: 42 - 43mm
Klemmverbinder 40mm: 53,5 - 54mm
Klemmverbinder 50mm: 60 - 61mm
Klemmverbinder 63mm: 75 - 76mm
20 / 25 x 20mm: 26,5 - 27mm
25 / 32 x 25mm: 33,5 - 34mm
32 / 40 x 32mm: 41,5 - 42mm
40 / 50 x 40mm: 53,5 - 54mm
50 / 63 x 50mm: 60 - 61mm
63 / 75 x 63mm: 75 - 76mm
75 / 90 x 75mm: 88 - 89mm
90 / 110 x 90mm: 112 - 113mm
110 / 125 x 110mm: 133 - 134mm
Aussengewinde 3/4 Zoll: 26,5 - 27mm
Aussengewinde 1 Zoll: 33,5 - 34mm
Aussengewinde 1 1/4 Zoll: 41,5 - 42mm

Rohrgewinde in "Zoll" gemessen = gerundete "mm" Werte:

1/8 Zoll = 9,5mm, 1/4 Zoll = 12,9mm, 3/8 Zoll = 16,4mm,
1/2 Zoll = 20mm, 3/4 Zoll = 26mm, 1 Zoll = 32mm,
1 1/4 Zoll = 40mm, 1 1/2 Zoll = 48mm, 2 Zoll = 59mm

** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße.
    Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten
    Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen.
    Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie
    verfälscht sein.
