PVC Durchführung Klemmverbinder

Artikelnummer: S-1700-550-KLEMM-PAPA

Kategorie: PVC Durchführung

Lieferstatus: 1-2 Tage

ab 7,22 €

inkl. 19% USt. , zzgl. (DHL Paket)

Plimat - Plasticos Industriais Matos S.A.

Dieser Artikel ist in verschiedenen Ausführungen erhältlich

Produktübersicht

PVC Durchführung Klemmverbindung 20 mm

7,22 € *

Lieferstatus: 1-2 Tage

PVC Durchführung Klemmverbindung 25 mm

7,78 € *

Lieferstatus: 1-2 Tage

PVC Durchführung Klemmverbindung 32 mm

8,18 € *

Lieferstatus: 1-2 Tage

PVC Durchführung Klemmverbindung 40 mm

8,94 € *

Lieferstatus: 1-2 Tage

PVC Durchführung Klemmverbindung 50 mm

17,68 € *

Lieferstatus: 1-2 Tage

Beschreibung

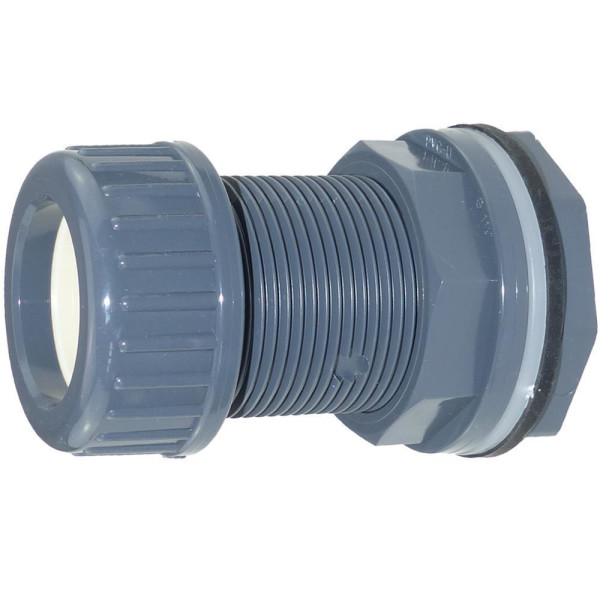

PVC Durchführung Klemmverbinder

- PVC Durchführung mit Klemmverbindung
- enthalten sind eine Gleitringdichtung und eine Gummidichtung
- kein verkleben nötig

Weiter führendes Rohr kann einfach durch die Durchführung geschoben werden und wird durch die Überwurfmutter dicht verklemmt

Sie benötigen die folgenden Lochbohrungen:

20mm = 26,5 - 27mm
25mm = 33,5 - 34mm
32mm = 42 - 43mm
40mm = 53,5 - 54mm
50mm = 60 - 61mm
63mm = 75 - 76mm

Größe	D (mm)	d1 (mm)	d2	L (mm)	Z1 (mm)	Z2 (mm)	S
Klemm 20mm	20	20	3/4 "	56	8	0-25	32
Klemm 25mm	25	25	1 "	60	10	0-25	40
Klemm 32mm	32	32	1 1/4 "	66	7	0-25	55
Klemm 40mm	40	40	1 3/4 "	78	7	0-25	74
Klemm 50mm	50	50	2 "	84	9	0-30	78
Klemm 63mm	50	63	2 1/2 "	90	9	0-30	100

Abbildungen, Fotogra

Die Durchführung Klemmverbindung wird mit allen nötigen Dichtungen geliefert.

Technische Daten:

- PVC Durchführung mit Klemmverbindung
- enthalten sind eine Gleitringdichtung und eine Gummidichtung

Durch die beiden mitgelieferten Dichtungen 100% dicht. Weiter führendes Rohr kann einfach durch die Durchführung geschoben werden und wird durch die Überwurfmutter dicht verklemmt. Kein verkleben nötig !

Sie benötigen die folgenden Lochbohrungen:

20mm = 26,5 - 27mm
25mm = 33,5 - 34mm
32mm = 42 - 43mm
40mm = 53,5 - 54mm
50mm = 60 - 61mm
63mm = 75 - 76mm

Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.

** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.

fien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.
** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.
