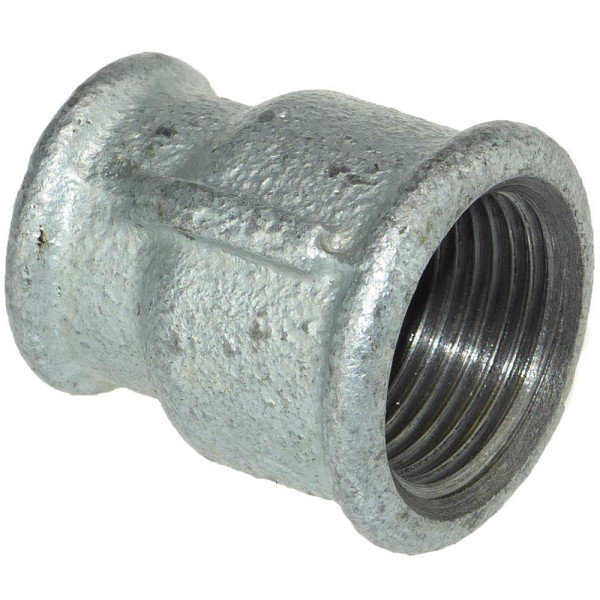

Temperguss Reduziermuffe
Wir bieten den Temperguss Fitting Nr.240 in vielen unterschiedlichen Ausführungen an. Diese TG Muffe reduziert in unterschiedlichen Abstufungen alle gängigen Außengewinde zwischen 2 Zoll und 3/4 Zoll. Höchste Fertigungsgenauigkeit und zylindrische Innengewinde garantieren Passgenauigkeit und Druckfestigkeit der reduzierenden Rohrverbindungen.
Material
Die Temperguss Reduziermuffe Fitting Nr.240 ist, wie alle anderen Artikel dieser Kategorie aus einem speziellen Material gefertigt. Der in einem herkömmlichen Metallgussverfahren hergestellte Rohling ist sehr hart und spröde. Die entscheidenden Nachteile des Gießens. Durch eine nachträgliche Wärmebehandlung des Werkstückes in Verbindung mit einer kontrollierten, genau berechneten Abkühlung verbinden sich die Eigenschaften von flexiblem Stahl und hartem Guss. Der Fachmann bezeichnet dieses Verfahren als "tempern". Daraus entsteht dann ein Material, was zugleich den Ansprüchen auf Zugfestigkeit gerecht wird und auch die notwendige Elastizität mitbringt. Unsere Tempergussfittings werden in einem Bad aus flüssigem Zink feuerverzinkt. Es bildet sich eine Eisen - Zink Legierung, die von einer Schicht reinem Zink vollständig überdeckt wird.
Verwendungsbereich und Normen
Die Reduziermuffe Temperguss hält bei Temperaturen bis 120 Grad einem Druck bis 25 bar und bei Temperaturen zwischen 120 und über 300 Grad einem Druck von 20 bar stand. Die Gewinde von Verschraubungsmuttern und ihren Gegenstücken sowie von Gegenmuttern sind zylindrisch nach DIN ISO 228 Teil 1. Alle Anschlussgewinde entsprechen der Deutschen Industrienorm EN 10226-1. Die Konstruktion unterliegt, was zulässige Toleranzen der Baulängen betrifft der DIN EN 10242. Damit wird eine einwandfreie Passgenauigkeit all unserer Produkte garantiert. Die Innengewinde des Temperguss Fitting Nr.240 sind zylindrisch und entsprechen DIN ISO 7-1 (DIN 2999 Teil 1).
- beidseitig Innengewinde
- einseitig reduziertes Innengewinde
- präzise und winkelgenau geschnittene Gewinde
- Temperguss-Fittings mit Rostschutzschmieröl zur
temporären Vermeidung von Flugrost behandelt
- Temperguss-Fitting verzinkt nach ISO 9001
- Anschlussgewinde nach DIN EN 10226-1
- Konstruktion nach DIN EN 10242
- nach Vorgaben der DIN EN 10242 gefertigt
- 25 bar bei Temperaturen unter 120°
- 20 bar bei Temperaturen von 120°C bis + 300°
| Fitting |
PN (bar) |
G |
G1 |
L (mm) |
| 1/2" x 3/8 " |
25 |
1/2" |
3/8" |
36 |
| 3/4" x 3/8 " |
25 |
3/4" |
3/8" |
40 |
| 3/4" x 1/2 " |
25 |
3/4" |
1/2" |
38,5 |
| 1" x 1/2 " |
25 |
1" |
1/2" |
45 |
| 1" x 3/4 " |
25 |
1" |
3/4" |
45 |
| 1 1/4" x 3/4 " |
25 |
1 1/4" |
3/4" |
50 |
| 1 1/4" x 1 " |
25 |
1 1/4" |
1" |
50 |
| 1 1/2" x 1 1/4 " |
25 |
1 1/2" |
1 1/4" |
54,5 |
| 2" x 1 1/2 " |
25 |
2" |
1 1/2" |
63,5 |
Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):
1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm
Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.
** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.
Angaben zur Produktsicherheit
Herstellerinformationen:
MT BUSSINESS KEY S. L.
Pol. Sector Camps d'en Ricart C/ Comerç 10 naves 3 a 9
08780 Pallejà
Spanien
info@mtspain.net
www.mtspain.net
verantwortliche Person:
MT BUSSINESS KEY S. L.
Pol. Sector Camps d'en Ricart C/ Comerç 10 naves 3 a 9
08780 Pallejà
Spanien
info@mtspain.net
https://www.mtspain.net
| Produkteigenschaft |
Wert |
| Versandgewicht: |
0,06 kg
|
| Artikelgewicht: |
0,06 kg
|
