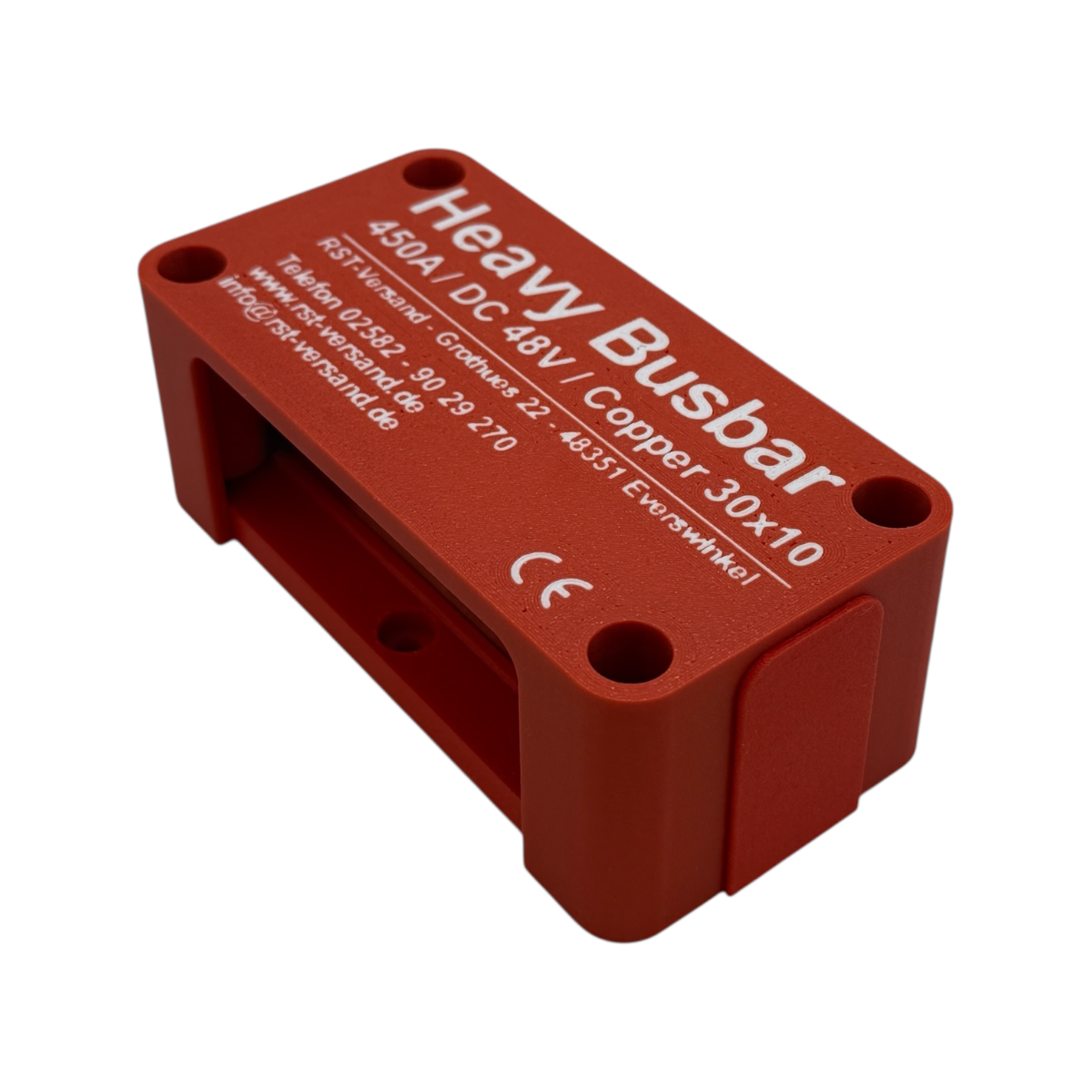

🔧 Heavy Busbar 450A / 600A – 48 V DC Sammelschiene mit M8-Gewinde
Die Heavy Busbar mit M8-Gewinde ist für Anwendungen mit größeren Kabelquerschnitten und höheren mechanischen Anforderungen ausgelegt. Durch den größeren Anschlussbolzen eignet sie sich ideal für leistungsstarke Wechselrichter, Batteriebänke und Hauptstromverteilungen mit sehr hohen Dauerströmen.
Technische Ergänzung M8
Typische Einsatzbereiche sind:
-
Wohnmobile & Expeditionsfahrzeuge
-
Boote, Yachten & Marine-Anwendungen
-
Solar- & Offgrid-Systeme
-
Nutzfahrzeuge, PKW & LKW
-
Stationäre DC-Energiesysteme
Die Busbar ist wahlweise rot (Plus) oder schwarz (Minus) erhältlich und wird mit einer abnehmbaren Schutzabdeckung geliefert. Nicht genutzte Kabeldurchführungen lassen sich sicher mit beiliegenden Verschlusskappen schließen.
✅ Produkt-Highlights
-
Heavy-Duty Sammelschiene für 48 V DC
-
Dauerstrom je nach Ausführung 450A oder 600A
-
Massive Kupferschiene (10 mm stark) für minimalen Übergangswiderstand
-
M8 Anschlussbolzen für Ringkabelschuhe
-
V2A Schrauben, Unterlegscheiben & Federringe
-
Robustes ABS/ASA-Gehäuse, glasfaserverstärkt
-
Abnehmbare Schutzabdeckung
-
Kabelzuführung von allen vier Seiten
-
Inkl. Befestigungsschrauben für Montage auf Holz / HPL
-
Farblich getrennt für Plus & Minus erhältlich
📊 Technisches Datenblatt – Heavy Busbar M8
| Merkmal |
Wert |
| Nennspannung |
max. 48 V DC |
| Nennstrom |
450 A oder 600 A (je nach Variante) |
| Anschlussgewinde |
M8 |
| Material Stromschiene |
Kupfer |
| Abmessung Kupferschiene |
30 × 10 mm (450 A) / 60 × 10 mm (600 A) |
| Schrauben / Scheiben |
Edelstahl V2A |
| Empf. Anzugsdrehmoment |
max. 12 Nm (M8) |
| Gehäusematerial |
ABS/ASA glasfaserverstärkt |
| Kabelzuführung |
4-seitig, verschließbar |
| Schutzabdeckung |
abnehmbar |
| Montage |
Schraubmontage auf Platte |
Abmessungen & Gewicht
2-fach (450A)
-
Gewicht: ca. 250 g
-
Maße: 49 × 86 × 67 mm
4-fach (450A)
-
Gewicht: ca. 400 g
-
Maße: 49 × 133 × 67 mm
4-fach (600A)
-
Gewicht: ca. 425 g
-
Maße: 49 × 97 × 86 mm
8-fach (600A)
-
Gewicht: ca. 700 g
-
Maße: 49 × 133 × 97 mm
🛠️ Montageanleitung
-
Montagefläche vorbereiten
Busbar auf einer festen, ebenen Fläche (z. B. Holz- oder HPL-Platte) positionieren.
-
Busbar befestigen
Mit den beiliegenden Schrauben (M4,2 × 16 mm) sicher verschrauben.
-
Kabel vorbereiten
Geeignete Ringkabelschuhe (M6) fachgerecht crimpen.
-
Kontaktflächen reinigen
Kontaktflächen sauber, fett- und oxidfrei halten.
-
Kabel anschließen
Ringkabelschuh auflegen, Unterlegscheibe und Federring montieren.
-
Schraube anziehen
Mit max. 12 Nm anziehen (Drehmomentschlüssel empfohlen).
-
Abdeckung montieren
Schutzabdeckung aufsetzen, ungenutzte Öffnungen verschließen.
⚠️ Wichtiger Hinweis zu Drehmoment & Kontaktierung
(Produkthaftungssicher formuliert)
⚠️ Achtung:
Das maximale Anzugsdrehmoment von 12 Nm bei M8-Gewinden darf nicht überschritten werden.
Ein höheres Drehmoment kann zu:
-
Beschädigung des Kupfergewindes
-
erhöhtem Übergangswiderstand
-
Erwärmung der Kontaktstelle
-
mechanischem Versagen der Verbindung
führen.
Für eine dauerhaft sichere Verbindung empfehlen wir:
-
Verwendung geeigneter Ringkabelschuhe
-
Saubere, plane Kontaktflächen
-
Einsatz einer geeigneten elektrischen Kontaktpaste
-
Kontrolle der Verschraubung nach der Erstinbetriebnahme
Der Einbau darf ausschließlich durch fachkundige Personen erfolgen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage, falsche Drehmomente oder ungeeignete Anschlussmittel entstehen.
Angaben zur Produktsicherheit
Herstellerinformationen:
RST-Versand Roswitha Baier
Grothues 22
48351 Everswinkel
Deutschland
info@rst-versand.de
www.rst-versand.de
verantwortliche Person:
RST-Versand Roswitha Baier
Grothues 22
48351 Everswinkel
Deutschland
info@rst-versand.de
https://www.rst-versand.de
🧠 FAQ – Busbar richtig anschließen & sicher betreiben
❓ Was ist eine Busbar / Sammelschiene?
Eine Busbar dient zur zentralen Verteilung hoher Gleichströme. Sie verbindet mehrere Plus- oder Minusleitungen elektrisch miteinander und sorgt für niedrige Übergangswiderstände.
❓ Für welche Systeme ist die Busbar geeignet?
-
12 V / 24 V / 48 V DC Systeme
-
Wohnmobile & Expeditionsfahrzeuge
-
Solaranlagen & Offgrid-Systeme
-
Boote, Yachten & Marineanwendungen
-
Industrie- und Batteriesysteme
❓ Welche Schrauben & Kabelschuhe darf ich verwenden?
-
Ausschließlich passende Ringkabelschuhe
-
Innenloch exakt passend zum Gewinde (M6 / M8 / M10)
-
Verzinnte Kupferkabelschuhe empfohlen
-
Keine offenen Litzen direkt unter die Schraube legen
❓ Warum ist das richtige Drehmoment so wichtig?
Zu geringes Drehmoment:
Zu hohes Drehmoment:
➡️ Immer Drehmomentschlüssel verwenden.
❓ Muss ich Unterlegscheiben oder Federringe verwenden?
Ja – empfohlen wird:
Das sorgt für:
❓ Soll ich Fett oder Polschutz verwenden?
-
Kontaktflächen: sauber & fettfrei
-
Optional dünn Polfett oder säurefreies Schutzfett NACH dem Anziehen (Korrosionsschutz)
-
Kein Fett zwischen Kontaktflächen!
❓ Wie oft sollte ich die Verschraubung prüfen?
❓ Darf ich Plus und Minus in einer Busbar mischen?
❌ Nein!
-
Immer getrennte Busbars für Plus und Minus verwenden
-
Farbkennzeichnung beachten (rot = Plus, schwarz = Minus)
❓ Ersetzt die Busbar eine Sicherung?
❌ Nein!
❓ Was passiert bei falscher Montage?
Mögliche Folgen:
➡️ Deshalb: Montage nur durch Fachpersonal oder nach Anleitung.
