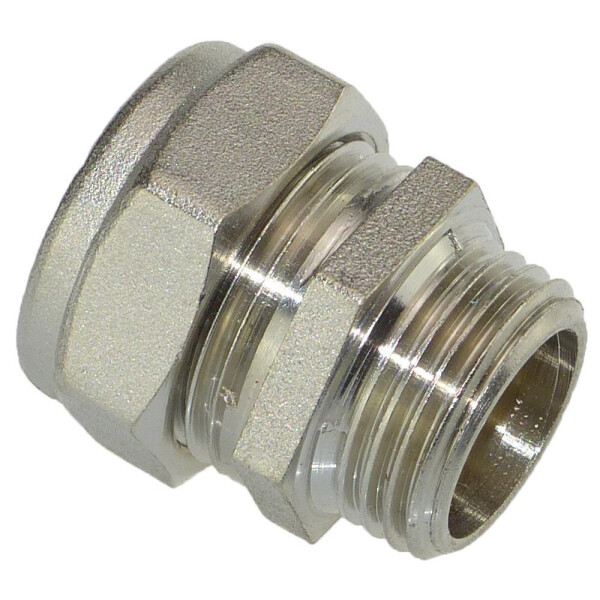

Klemmfitting Kupplung Aussengewinde - für den Handwerker
Kupferrohre werden bei der Ausführung haustechnischer Installationen und auch in der Solartechnik bevorzugt eingesetzt. Ihre Materialeigenschaften bieten eine ganze Reihe von Vorteilen, doch für Heimwerker erweist sich die Verarbeitung des Materials in der Regel als schwierig. In der Vergangenheit wurden Kupferrohre in der Regel geschweißt oder gelötet. Diese Verfahren erfordern spezielle Fachkenntnisse und lassen sich nicht überall einsetzen, wenn z. B. erhöhte Brandgefahr besteht oder beengte, räumliche Verhältnisse bestehen. Profis verzichten darum immer häufiger auf diese Verfahren und führen die Installationen überwiegend mit Pressfittings aus. Für Heimwerker kommen die Pressverfahren kaum in Frage, da die erforderlichen Spezialwerkzeuge sehr teuer sind. Die hier angebotene Klemmfitting Kupplung Aussengewinde gehört zu einem innovativen Messing-Klemmring-Verschraubungssystem. Das geprüfte System bietet auch Heimwerkern, die nicht über das Know-how und das Spezialwerkzeug eines professionellen Installateurs verfügen, die kostengünstige Möglichkeit, hochwertige Verbindungen von Kupferrohren herzustellen. Das System ist für industrielle und haustechnische Anlagen (Heizung, Sanitär einschließlich Trinkwasser), Regenwasser-, Solar-, Druckluft und Klimaanlagen zugelassen. Für Gasanlagen gibt es keine Zulassung.
Montageanleitung für Klemmfitting Kupplung Aussengewinde oder andere Klemm-Fittings für Kupferrohr : Mit Hilfe eines Rohrabschneiders werden die zu verbindenden Kupferrohre im rechten Winkel auf Länge gebracht. Die Schnittflächen sind innen und außen gründlich zu entgraten, bevor Mutter und Klemmring auf das Kupferrohr geschoben werden. Das Rohr wird bis zum Anschlag in den Fitting eingeschoben. Nach dem Anziehen der Überwurfmutter mit der Hand wird mit Hilfe eines Zangen- oder Gabelschlüssels und einem zweiten Schlüssel zum Gegenhalten festgezogen.
Sie wollen das innovative Verschraubungssystem mit Klemmringen ausprobieren und brauchen Klemmverbinder Solar oder Klemmfitting Kupplung Aussengewinde für Ihr nächsten Projekt ?
Dann können Sie hier bequem und kostengünstig online Kupfer Fittings kaufen.
- einseitig Verschraubung
- andere Seite Aussengewinde
- für Kupferrohr
- Körper Messing vernickelt (EN 12164)
- Schraube Messing vernickelt (EN 12165)
- Geeignet für Kalt- und Warmwasserleitungen
- Betriebstemperatur - 20 bis + 120° Grad
- Betriebdruck 16 bar (bei 30 Grad)
(110°C / 6bar oder 120°C /5bar)
| D |
G |
L (mm) |
L1 (mm) |
L2 (mm) |
SW (mm) |
SW1 (mm) |
PN |
| 15 |
3/8" |
33 |
22 |
9 |
23 |
21 |
30ºC / 16 bar |
| 15 |
1/2" |
29 |
22,5 |
9,5 |
23 |
21 |
30ºC / 16 bar |
| 15 |
3/4" |
33 |
27 |
11 |
23 |
24 |
30ºC / 16 bar |
| 18 |
1/2" |
32 |
23,5 |
9,5 |
27 |
24 |
30ºC / 16 bar |
| 18 |
3/4" |
35 |
27,5 |
11,5 |
27 |
24 |
30ºC / 16 bar |
| 22 |
1/2" |
31 |
23,5 |
9,5 |
31 |
29 |
30ºC / 16 bar |
| 22 |
3/4" |
33 |
25,5 |
11 |
31 |
29 |
30ºC / 16 bar |
| 22 |
1" |
37 |
29,5 |
12,5 |
31 |
29,5 |
30ºC / 16 bar |
| 28 |
3/4" |
36 |
27 |
11 |
38 |
35 |
30ºC / 16 bar |
| 28 |
1" |
39 |
29,5 |
12,5 |
38 |
35 |
30ºC / 16 bar |
Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.
** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.
Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):
1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm
