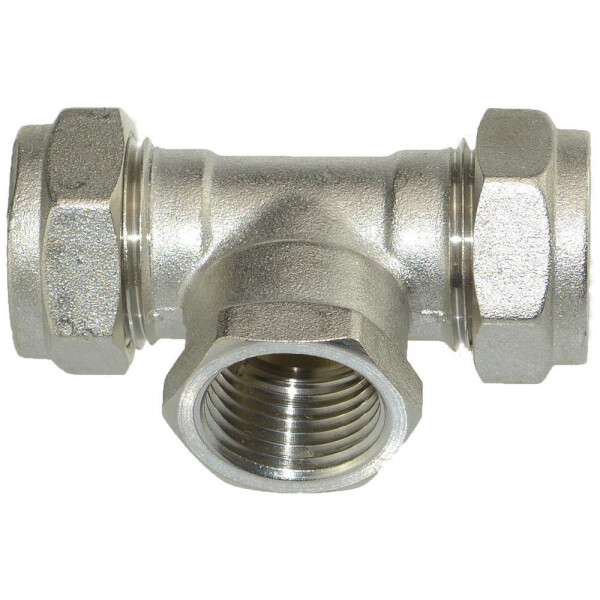

Kupfer Klemmfitting T-Stück Innengewinde - Die sichere Abzweigung
Das Kupfer Klemmfitting T-Stück Innengewinde ist immer dort erforderlich, wo bestehende Installationen durch ein Klemmfitting-System ergänzt werden sollen. Dank der unterschiedlichen Durchmesser und Gewindegrößen ist es ein wahrer Alleskönner und äußerst variable einsetzbar. Nach den Vorgaben der Norm EN 1254-2 gefertigt eignet es sich für den Einsatz in Wasser- und Druckluftanlagen bei haustechnischen sowie industriellen Installationen. Ebenso kann dieses T-Stück als Solar Klemmverbinder verwendet werden. Es ist auf einen Temperaturbereich von -20 °C bis 120 °C sowie einen Druck von 16 bar (bei 30 °C) ausgelegt. Ein Einsatz in gasführenden Anlagen ist nicht zulässig.
Hochwertige Rohstoffe und einfache Installation
Kupfer ist seit Jahrzehnten ein bewährter Werkstoff in haustechnischen und industriellen Anlagen. Allerdings setzen die herkömmlichen Verarbeitungsverfahren wie Hart- und Weichlöten teure Werkzeuge und ein entsprechendes Know-how des Anwenders voraus. Hier stellen Klemmfittinge für Kupferrohr eine einfache und kostengünstige Alternative dar, die ebenfalls zu professionellen Ergebnissen führt. Ohne teures Werkzeug ist so auch für jeden Heimwerker die sichere Installation von Kupferrohren möglich. Mithilfe eines handelsüblichen Rohrabschneiders werden die zu verbindenden Kupferrohre abgelängt und anschließend außen und innen entgratet. Danach wird das Rohr bis zum Anschlag in das Fitting geschoben und die Mutter mit einem Gabel- oder Zangenschlüssel festgezogen - fertig ist die Verbindung.
Hochwertige Pressfittings und bester Service
Bei uns können Sie Kupferfittings günstig kaufen, ohne auf den persönlichen Service verzichten zu müssen. Sollten Sie einmal Fragen zu einem unserer Produkte haben oder eine ausführliche Beratung wünschen, dann können Sie sich jederzeit an unseren freundlichen und kompetenten Kundenservice wenden.
- zweiseitige Verschraubung
- 90° Abzweig mit Innengewinde
- für Kupferrohr
- Körper Messing vernickelt (EN 12164)
- Schraube Messing vernickelt (EN 12165)
- Geeignet für Kalt- und Warmwasserleitungen
- Betriebstemperatur - 20 bis + 120° Grad
- Betriebdruck 16 bar (bei 30 Grad)
(110°C / 6bar oder 120°C /5bar)
| D |
D1 |
G |
L (mm) |
L1 (mm) |
H (mm) |
H1 (mm) |
H2 (mm) |
SW (mm) |
SW1 (mm) |
PN |
| 15 |
15 |
1/2" |
59 |
44 |
30 |
19 |
11,5 |
23 |
23 |
30ºC / 16 bar |
| 18 |
18 |
1/2" |
63 |
47 |
34 |
20,5 |
11,5 |
27 |
27 |
30ºC / 16 bar |
| 18 |
18 |
3/4" |
66,5 |
51 |
40 |
22 |
13 |
27 |
27 |
30ºC / 16 bar |
| 22 |
22 |
1/2" |
62 |
46 |
38 |
22,5 |
11,5 |
31 |
31 |
30ºC / 16 bar |
| 22 |
22 |
3/4" |
69 |
53 |
40 |
24 |
13 |
31 |
31 |
30ºC / 16 bar |
| 28 |
28 |
3/4" |
79 |
55 |
48 |
26,5 |
13 |
38 |
38 |
30ºC / 16 bar |
| 28 |
28 |
1" |
81 |
62 |
53 |
27,5 |
14 |
38 |
38 |
30ºC / 16 bar |
Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.
** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.
Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):
1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm
