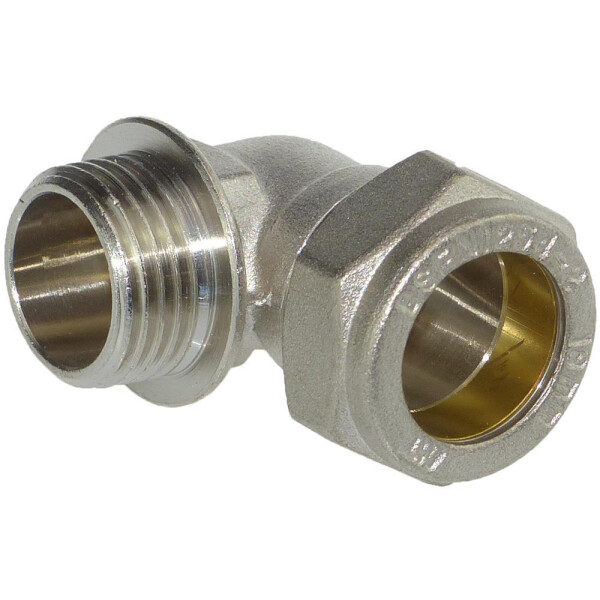

Klemm Winkel Aussengewinde Kupferrohr

Artikelnummer: S-6606-PAPA

Kategorie: Kupfer Klemmfittings

Lieferstatus: 1-2 Tage

ab 2,19 €

inkl. 19% USt. , zzgl. (DHL Paket)

MT BUSSINESS KEY

Klemm Winkel Aussengewinde Kupferrohr

Dieser Artikel ist in verschiedenen Ausführungen erhältlich

Produktübersicht

Kupferrohr Klemm Winkel Aussengewinde 15 x 1/2 Zoll

2,19 € *

Lieferstatus: 1-2 Tage

Kupferrohr Klemm Winkel Aussengewinde 15 x 3/4 Zoll

3,18 € *

Lieferstatus: 1-2 Tage

Kupferrohr Klemm Winkel Aussengewinde 18 x 1/2 Zoll

2,91 € *

Lieferstatus: 1-2 Tage

Kupferrohr Klemm Winkel Aussengewinde 18 x 3/4 Zoll

3,03 € *

Lieferstatus: 1-2 Tage

Kupferrohr Klemm Winkel Aussengewinde 22 x 1/2 Zoll

3,18 € *

Lieferstatus: 1-2 Tage

Kupferrohr Klemm Winkel Aussengewinde 22 x 3/4 Zoll

3,64 € *

Lieferstatus: 1-2 Tage

Kupferrohr Klemm Winkel Aussengewinde 22 x 1 Zoll

5,86 € *

Lieferstatus: 1-2 Tage

Beschreibung

Dieser Kupfer Klemmfitting Winkel Aussengewinde ist Teil eines neuartigen Messing-Klemmring-Verschraubungssystems, das die Verbindung von Kupferrohren wesentlich erleichtert. Kupfer hat sich seit Jahrzehnten in der Haustechnik bewährt und auch bei der Installation von Solaranlagen bietet dieses Material deutliche Vorteile. Doch für Heimwerker erweisen sich die traditionellen Verfahren zum Verbinden von Kupferrohren wie Schweißen, Hart- oder Weichlöten oft als Problem. Professionelle Installateure nutzen heute überwiegend Pressverfahren, die sich jedoch nur mit speziellen Werkzeugen ausführen lassen. Diese Werkzeuge stehen Heimwerkern in der Regel nicht zur Verfügung.

Mit Hilfe dieses Kupfer Klemmfitting Winkel Aussengewinde und mit anderen Teilen des innovativen Systems lassen sich Kupferrohre mit ganz normalen Werkzeugen installieren. Das Kupferrohr wird mit einem Rohrabschneider im rechten Winkel auf Länge geschnitten. Die Schnittfläche muss innen und außen sorgfältig entgratet werden. Die Mutter und der Klemmring werden auf das Rohr geschoben, anschließend wird das Kupferrohr bis zum Anschlag in den Kupfer Klemmfitting Winkel Aussengewinde eingebracht. Nach einem leichten Andrehen der Überwurfmutter mit der Hand, wird mit einem Zangen- oder Gabelschlüssel festgezogen. Bei 12 mm Rohren sind 1,5 Umdrehungen erforderlich, bei Rohren mit 15 bis 22 mm Durchmesser eine Umdrehung und bei 28 - 54 mm Rohren eine Drei-Viertel-Umdrehung.

Installationen mit Kupferrohr Winkel Klemmfitting erwiesen sich als kostengünstige und hochwertige Alternative zu den bekannten Verfahren. Sie sind für alle üblichen haustechnischen Installationen, einschließlich der Trinkwasseranlage zugelassen. Für Gasinstallationen dürfen das Verfahren nicht angewendet werden. Einen weiteren Vorteil dieses Verfahrens besteht darin, dass keine Brandgefahr entsteht und auch Installationen an schwer zugänglichen Orten leichter realisierbar sind. Solar Klemmverbinder und alle anderen Zubehörteile für die unkomplizierte und zuverlässige Verbindung von Kupferrohren gibt es in unserem Onlineshop für Solar Fittings.

- einseitig Verschraubung
- andere Seite Aussengewinde
- für Kupferrohr
- Körper Messing vernickelt (EN 12164)
- Schraube Messing vernickelt (EN 12165)
- Geeignet für Kalt- und Warmwasserleitungen
- Betriebstemperatur - 20 bis + 120° Grad
- Betriebdruck 16 bar (bei 30 Grad)
(110°C / 6bar oder 120°C /5bar)

D	G	L (mm)	H (mm)	H1 (mm)	H2 (mm)	SW (mm)	PN
15	1/2"	21	36	23	9,5	23	30ºC / 16 bar
15	3/4"	24	38	24,5	11	23	30ºC / 16 bar
18	1/2"	21	39	25	9,5	27	30ºC / 16 bar
18	3/4"	24	40	27	11	27	30ºC / 16 bar
22	1/2"	21,5	45	27	9,5	31	30ºC / 16 bar
22	3/4"	24,5	45	28,5	11	31	30ºC / 16 bar
22	1"	28	46	30	12,5	31	30ºC / 16 bar
28	1"	29,5	55	34	12,5	38	30ºC / 16 bar

Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.

** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.

Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):

1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm
