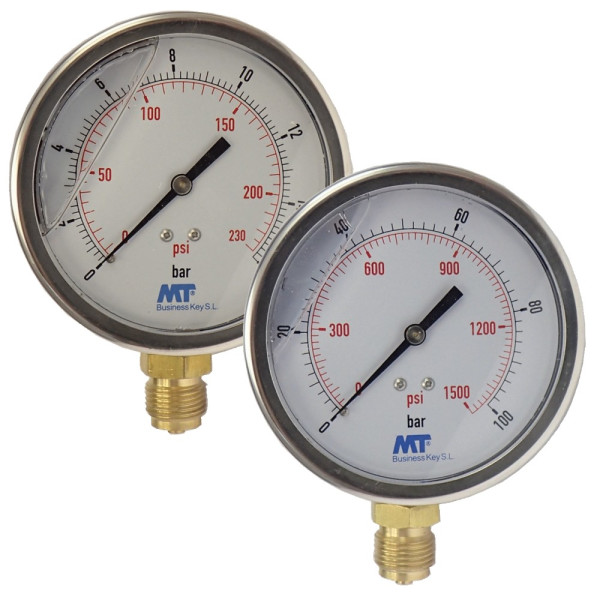

Manometer 100mm

Artikelnummer: SHOP-8600-PAPA

Kategorie: Manometer


15,59 €

inkl. 19% USt., zzgl. Versand (DHL Paket-Express)

sofort verfügbar

Lieferstatus: 1-3 Werktage nach Zahlungseingang

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.



Manometer 100mm Standart 0 - 6 bar Manometer 100mm Standart 0 - 6 bar
ArtNr.: SHOP-8600-06
knapper Lagerbestand

Lieferzeit: 2 - 3 Werktage

15,59 € *
Manometer 100mm Standart 0 - 16 bar Manometer 100mm Standart 0 - 16 bar
ArtNr.: SHOP-8600-16
knapper Lagerbestand

Lieferzeit: 2 - 3 Werktage

15,59 € *
Manometer 100mm Standart 0 - 40 bar Manometer 100mm Standart 0 - 40 bar
ArtNr.: SHOP-8600-40
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

15,59 € *
Manometer 100mm Standart 0 - 100 bar Manometer 100mm Standart 0 - 100 bar
ArtNr.: SHOP-8600-100
sofort verfügbar

Lieferzeit: 2 - 3 Werktage

15,59 € *

Beschreibung

Rohrfedermanometer 100mm

- Anschluss in 1/2 Zoll

Ein Rohrfedermanometer wird für die Druckmessung eingesetzt von flüssigen und gasförmigen Medien eingesetzt. Es wird zwischen ungefüllten oder gefüllten Rohrfedermanometern differenziert. Unser günstiger Onlineshop bietet Rohrfedermanometer 100mm mit Glyzerinfüllung für exakte Messergebnisse an.

Die Messfunktion wird durch Rohrfedern, in Fachkreisen als Bourdonfedern bekannt, in Form kreisförmig gebogener Rohre mit ovalem Querschnitt. Als Material für die Rohrfedern wird bevorzugt eine spezielle Kupferlegierung verwendet. Es kommen jedoch auch legierte Stähle zur Anwendung. Das Messprinzip besteht in der Verformung der Rohrfedern, deren Ovalquerschnitt sich bei steigender Druckeinwirkung einer Kreisform annähert. Abhängig von den zu messenden Drücken kommen kreisförmig gebogene Federn oder Federn mit schraubenförmigen Windungen zum Einsatz.

Die Ermittlung des Drucks erfolgt durch Eindringen des Messmediums in die Rohrfeder. Während des Eindringens des Messmediums versucht die Rohrfeder durch die Druckbeaufschlagung, sich abzuwickeln. Der dabei zurückgelegte Weg wird auf eine Zugstange übertragen, die ihn an ein Segmentwegzahnrad weitergibt. Von hier aus erfolgt die Übertragung auf die Zeigerachse und die Anzeige des ermittelten Drucks. Rohrfedermanometer sind gängige Druckanzeiger.

Durch den Kontakt mit dem Messmedium muss das Material der Rohrfedern eines ungefüllten Manometers eine Beständigkeit gegenüber dem gemessenen Medium aufweisen. Alternativ zu den ungefüllten Rohrfedermanometern gibt es Produkte, die mit einem flüssigkeitsgefüllten Druckmittler ausgestattet sind.

Ein solcher Druckmittler ist in das Rohrfedermanometer 100mm mit Glyzerinfüllung integriert. Die im Onlineshop geführten Rohrfedermanometer eignen sich modellabhängig für Druckmessungen von 0 bis 100 bar. Der Einsatzbereich des Rohrfedermanometers 100mm liegt in der Messung von Absolut-, Differenz- und Überdrücken. Der Rohrfedermanometer 100mm mit Glyzerinfüllung wird bei Heizungsanlagen, im Schwimmbadbereich oder Sanitärbereich eingesetzt.



Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.

** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.


Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):

1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm

Versandgewicht: 0,61 Kg
Artikelgewicht: 0,61 Kg
