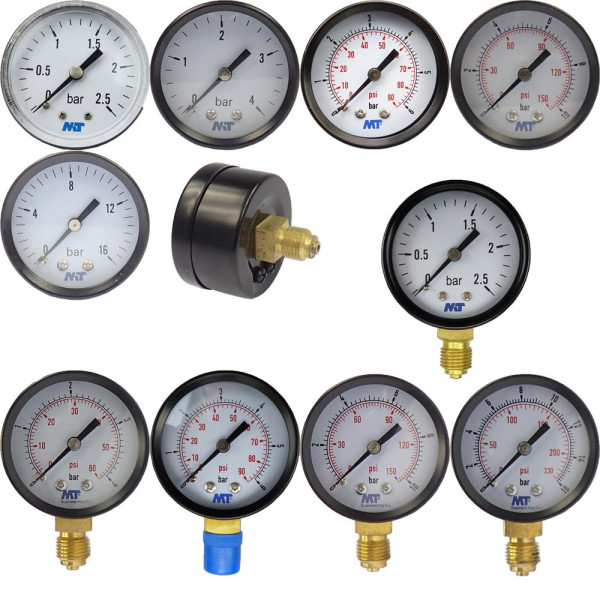

Rohrfedermanometer 50 mm – präzise Druckmessung für flüssige Medien
Dieses Rohrfedermanometer mit 50 mm Nenngröße ist ein zuverlässiges, mechanisches Druckmessgerät zur exakten Messung von Drücken in flüssigen Medien. Es eignet sich ideal für zahlreiche Anwendungen in Heizungs-, Sanitär-, Schwimmbad- und Solaranlagen sowie im Bereich von Kompressoren und technischen Installationen.
Das Manometer ist nach EN 837-1 zugelassen und überzeugt durch seine robuste Bauweise, hohe Messgenauigkeit und wartungsfreien Betrieb.
Bewährte Technik – langlebig & energieunabhängig
Im Inneren arbeitet eine präzise geformte Rohrfeder (Bourdonfeder) aus Kupferlegierung. Steigt der Druck im Messsystem, verformt sich die oval geformte Rohrfeder minimal. Diese Bewegung wird mechanisch auf den Zeiger übertragen und direkt auf der gut ablesbaren Skala angezeigt.
Da das Rohrfedermanometer rein mechanisch arbeitet, ist keine externe Stromversorgung erforderlich. Das Gerät ist dadurch besonders zuverlässig, ausfallsicher und wartungsarm.
Robuste Ausführung für den Praxisalltag
-
Stabiles, schwarz lackiertes Metallgehäuse
-
Frontscheibe aus mineralischem Glas
-
Weißes Ziffernblatt mit klarer, schwarzer Skalierung
-
Hohe Ablesegenauigkeit auch bei wechselnden Umgebungsbedingungen
Die Messgenauigkeit beträgt ±0,05 bar, was das Manometer auch für präzise Anwendungen qualifiziert.
Flexibel einsetzbar & einfach zu montieren
Das Rohrfedermanometer ist mit einem standardisierten 1/4-Zoll-Anschluss ausgestattet und wahlweise radial unten oder axial rückseitig erhältlich. Dadurch lässt es sich problemlos in bestehende Systeme integrieren.
Technische Daten:
-
Nenngröße: 50 mm
-
Anschluss: 1/4 Zoll
-
Messprinzip: Rohrfeder / Bourdonfeder
-
Messbereiche: mehrere Varianten verfügbar
-
Messgenauigkeit: ±0,05 bar
-
Umgebungstemperatur: –20 °C bis +60 °C
-
Messmedium: flüssige Medien
-
Norm: EN 837-1
⚠️ Nicht geeignet für hochviskose, kristallisierende oder kupferangreifende Medien
Typische Einsatzbereiche
-
Heizungsanlagen & Wärmeerzeuger
-
Kompressoren & Druckluftsysteme
-
Sanitär- & Schwimmbadtechnik
-
Solaranlagen
-
Allgemeiner Anlagen- & Maschinenbau
Fazit
Das Rohrfedermanometer 50 mm ist eine bewährte, präzise und kostengünstige Lösung zur Drucküberwachung flüssiger Medien. Dank robuster Technik, hoher Messgenauigkeit und einfacher Montage eignet es sich perfekt für Handwerk, Industrie und private Anwendungen – eine Millionenfach bewährte Technik zum attraktiven Preis.
| G |
D (mm) |
S (mm) |
L (mm) |
| 1/4" |
45 |
52 |
49 |
| G |
D (mm) |
S (mm) |
L (mm) |
| 1/4" |
45 |
52 |
75 |
Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.
** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.
Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):
1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm
