Messing Bogen 90° – Innengewinde x Außengewinde
Dieser Messing Bogen mit Innengewinde und Außengewinde eignet sich zum Herstellen einer zuverlässigen 90°-Richtungsänderung in Rohrleitungs- und Installationssystemen. Durch die Kombination aus Innen- und Außengewinde können zwei passende Gewindeanschlüsse direkt miteinander verbunden werden, ohne dass ein zusätzlicher Doppelnippel erforderlich ist.
Der massive Messing-Gewindefitting ist vielseitig einsetzbar und eignet sich unter anderem für Rohrleitungen, Wasserinstallationen, Bewässerungssysteme, Pumpen- und Brunneninstallationen sowie zahlreiche weitere Anwendungen im Anlagen- und Rohrleitungsbau.
Vorteile des Messing Bogens
-
90°-Bogen für platzsparende Richtungsänderungen in Rohrleitungen
-
Innengewinde x Außengewinde für eine direkte Verbindung unterschiedlicher Gewindeanschlüsse
- Robuste Ausführung aus Messing
- Für zahlreiche Anwendungen in der Wasser- und Rohrinstallation geeignet
- Verschiedene Gewindegrößen von 1/2" bis 2" erhältlich
- Einfache Montage mit passenden Gewindefittings, Armaturen oder Rohrleitungskomponenten
Typische Einsatzbereiche
Messing-Gewindebögen werden überall dort eingesetzt, wo eine Rohrleitung oder ein Anschluss um 90° umgelenkt werden soll. Durch das Innengewinde auf der einen und das Außengewinde auf der anderen Seite lässt sich der Bogen besonders flexibel mit weiteren Gewindefittings und Armaturen kombinieren.
- Wasser- und Rohrleitungsinstallation
- Gartenbewässerung und Beregnungsanlagen
- Pumpen- und Brunnenanlagen
- Haus- und Gebäudetechnik
- Tank- und Behälteranschlüsse
- Maschinen- und Anlagenbau
Technische Eigenschaften
| Ausführung |
90° Bogen |
| Anschluss |
Innengewinde x Außengewinde |
| Material |
Messing |
| Gewindegrößen |
1/2", 3/4", 1", 1 1/4", 1 1/2" und 2" |
Abmessungen **

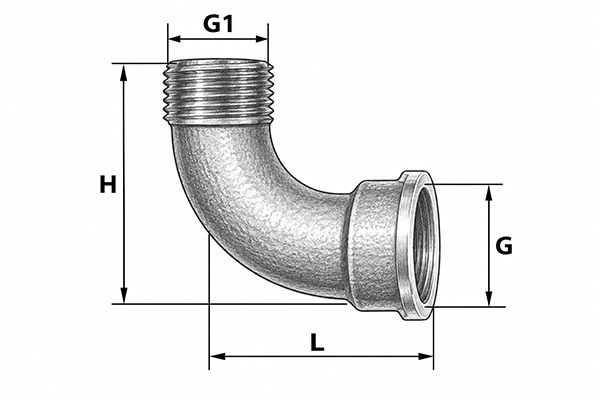

Die folgende Maßskizze zeigt die für die Auswahl relevanten Abmessungen des Messing Bogens. Die genauen Maße unterscheiden sich je nach gewählter Gewindegröße.
| Größe |
G |
G1 |
H |
L |
| 1/2" |
1/2" |
1/2" |
38,5 |
42 |
| 3/4" |
3/4" |
3/4" |
43,5 |
47 |
| 1" |
1" |
1" |
57,5 |
61 |
| 1 1/4" |
1 1/4" |
1 1/4" |
68,5 |
72 |
| 1 1/2" |
1 1/2" |
1 1/2" |
78 |
83 |
| 2" |
2" |
2" |
92 |
99 |
Hinweis: Die Maße H und L sind entsprechend der Maßskizze angegeben. Bitte vor der Bestellung die benötigte Gewindegröße auswählen.
Montage und Abdichtung
Bei Gewindeverbindungen ist auf eine geeignete Abdichtung entsprechend der jeweiligen Anwendung zu achten. Je nach Rohrleitungssystem und Einsatzbereich können beispielsweise Gewindedichtfaden, PTFE-Dichtband oder Hanf in Verbindung mit einer geeigneten Dichtpaste verwendet werden.
Beim Einschrauben sollte darauf geachtet werden, die Verbindung nicht übermäßig anzuziehen. Insbesondere bei der Kombination mit Bauteilen aus Kunststoff ist ein zu hohes Anzugsmoment zu vermeiden.
Messing Gewindefittings flexibel kombinieren
Der Messing Bogen mit Innen- und Außengewinde lässt sich mit zahlreichen weiteren Gewindefittings, Armaturen, Kugelhähnen und Rohrleitungskomponenten kombinieren. Dadurch eignet er sich sowohl für Neuinstallationen als auch für Erweiterungen oder Änderungen bestehender Rohrleitungssysteme.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
Angaben zur Produktsicherheit
Herstellerinformationen:
MT BUSSINESS KEY S. L.
Pol. Sector Camps d'en Ricart C/ Comerç 10 naves 3 a 9
08780 Pallejà
Spanien
info@mtspain.net
www.mtspain.net
verantwortliche Person:
MT BUSSINESS KEY S. L.
Pol. Sector Camps d'en Ricart C/ Comerç 10 naves 3 a 9
08780 Pallejà
Spanien
info@mtspain.net
https://www.mtspain.net
| Produkteigenschaft |
Wert |
| Versandgewicht: |
0,54 kg
|
| Artikelgewicht: |
0,54 kg
|
