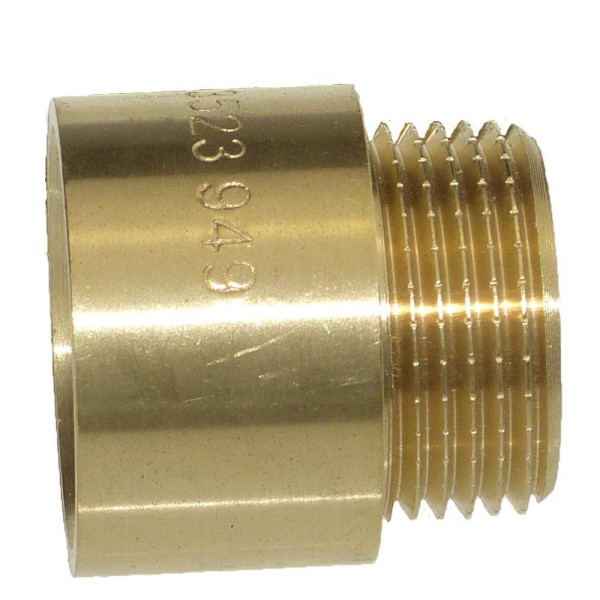

Messing Hahnverlängerung – Innengewinde x Außengewinde
Die Messing Hahnverlängerung dient zum Verlängern eines vorhandenen Gewindeanschlusses und verfügt über ein Innengewinde sowie ein Außengewinde gleicher Größe. Sie wird beispielsweise eingesetzt, wenn ein Anschluss zu tief in der Wand sitzt oder ein vorhandenes Gewinde um einige Millimeter nach vorne verlängert werden muss.
Durch die verschiedenen Baulängen lässt sich die benötigte Verlängerung passend zur Einbausituation auswählen. Erhältlich ist die Hahnverlängerung in 1/2", 3/4" und 1 Zoll sowie – abhängig von der Gewindegröße – mit Verlängerungsmaßen von 15, 20 oder 25 mm.
Vorteile der Messing Hahnverlängerung
-
Innengewinde x Außengewinde gleicher Größe
- Zum Verlängern vorhandener Gewindeanschlüsse
- Verschiedene Verlängerungsmaße von 15 bis 25 mm
- Gewindegrößen 1/2", 3/4" und 1"
- Robuste Ausführung aus Messing
- Innenliegender Vielkant zur Montage
- Für Wasser bis zu einem Betriebsdruck von 16 bar geeignet
- Typischer Einsatzbereich von -10 °C bis +150 °C
Wofür wird eine Hahnverlängerung verwendet?
Eine Hahnverlängerung – häufig auch als Gewindeverlängerung bezeichnet – überbrückt den Abstand zwischen einem vorhandenen Innengewinde und dem gewünschten Anschlusspunkt.
Ein typischer Anwendungsfall entsteht beispielsweise bei einem in der Wand zurückliegenden Anschluss. Die Hahnverlängerung wird in das vorhandene Innengewinde eingeschraubt und stellt anschließend wieder ein passendes Innengewinde zur Aufnahme des nächsten Bauteils zur Verfügung.
Die unterschiedlichen Verlängerungsmaße ermöglichen eine Anpassung an die jeweilige Einbausituation, ohne die vorhandene Rohrinstallation verändern zu müssen.
Typische Einsatzbereiche
- Sanitär- und Wasserinstallationen
- Zur Verlängerung zurückliegender Wandanschlüsse
- Armaturen- und Anschlussmontage
- Rohrleitungsinstallationen
- Heizungs- und Gebäudetechnik
- Pumpen- und Anlagenbau
- Garten- und Bewässerungstechnik
Technische Eigenschaften
| Ausführung |
Hahnverlängerung / Gewindeverlängerung |
| Anschluss |
Innengewinde x Außengewinde |
| Gewindegrößen |
1/2", 3/4" und 1" |
| Verlängerungsmaße |
15, 20 oder 25 mm – abhängig von der Gewindegröße |
| Montage |
Innenliegender Vielkant |
| Material |
Messing |
| Betriebsdruck |
Bis 16 bar bei Medium Wasser |
| Typischer Temperaturbereich |
-10 °C bis +150 °C |
| Messingkörper |
UNE EN 12165 |
| Herstellung |
EN 1254-1 |
| Gewinde |
ISO 228-1 |
Abmessungen der Messing Hahnverlängerung **

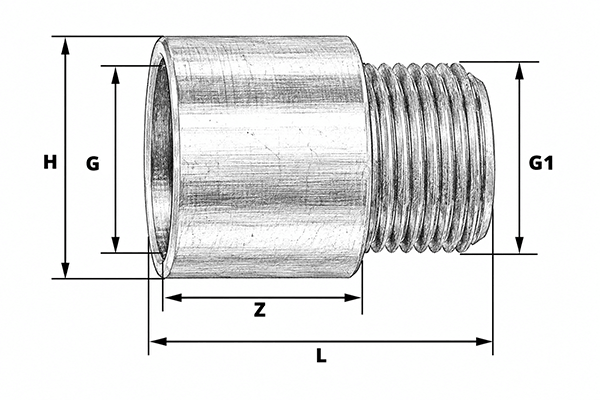

Die Maßskizze zeigt die relevanten Abmessungen. G und G1 bezeichnen die Gewindeanschlüsse, H den Außendurchmesser, Z das jeweilige Verlängerungsmaß und L die Gesamtlänge.
| Größe |
G |
G1 |
H |
Z |
L |
| 1/2" x 15 mm |
1/2" |
1/2" |
27 |
15 |
26 |
| 1/2" x 20 mm |
1/2" |
1/2" |
27 |
20 |
31 |
| 1/2" x 25 mm |
1/2" |
1/2" |
27 |
25 |
36 |
| 3/4" x 15 mm |
3/4" |
3/4" |
32 |
15 |
27 |
| 3/4" x 20 mm |
3/4" |
3/4" |
32 |
20 |
32 |
| 3/4" x 25 mm |
3/4" |
3/4" |
32 |
25 |
37 |
| 1" x 20 mm |
1" |
1" |
39 |
20 |
34 |
| 1" x 25 mm |
1" |
1" |
39 |
25 |
39 |
Hinweis: Das Maß Z bezeichnet das Verlängerungsmaß der jeweiligen Hahnverlängerung. Bitte bei der Auswahl sowohl auf die benötigte Gewindegröße als auch auf das erforderliche Verlängerungsmaß achten.
Welche Hahnverlängerung benötige ich?
Entscheidend sind zwei Maße: die Gewindegröße des vorhandenen Anschlusses und die benötigte Verlängerung Z. Beispielsweise besitzt eine Hahnverlängerung 1/2" x 20 mm ein 1/2"-Innen- und Außengewinde und verlängert den Anschluss um 20 mm.
Benötigt ein vorhandener 1"-Anschluss dagegen eine Verlängerung um 25 mm, wird entsprechend die Ausführung 1" x 25 mm gewählt.
Montage und Abdichtung
Vor der Montage sollten die Gewinde sauber und frei von Beschädigungen sein. Das Außengewinde wird entsprechend der jeweiligen Installation mit einem geeigneten Gewindedichtmittel abgedichtet. Hierfür kommen beispielsweise PTFE-Dichtband, Gewindedichtfaden oder – bei dafür geeigneten Metallgewinden – Hanf in Verbindung mit geeigneter Dichtpaste infrage.
Die Hahnverlängerung besitzt einen innenliegenden Vielkant, über den sie mit einem dafür geeigneten Werkzeug eingeschraubt werden kann. Dadurch ist die Montage auch bei beengten Platzverhältnissen bzw. einem zurückliegenden Anschluss möglich.
Beim Einschrauben sollte auf eine fachgerechte Montage geachtet und eine übermäßige mechanische Belastung des Fittings und der angeschlossenen Bauteile vermieden werden.
Hahnverlängerung und Gewindeverlängerung aus Messing
Die Bezeichnungen Hahnverlängerung und Gewindeverlängerung werden im Installationsbereich häufig für diese Bauform verwendet. Das Funktionsprinzip bleibt gleich: Ein vorhandener Gewindeanschluss wird um ein definiertes Maß verlängert, während die ursprüngliche Gewindegröße erhalten bleibt.
Dadurch lassen sich zurückliegende Anschlüsse einfach ausgleichen und anschließend mit einem passenden Gewindefitting, einer Armatur oder einem anderen Anschlussbauteil weiterverbinden.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
