Messing Muffe – Gewindemuffe mit Innengewinde
Die Messing Muffe dient zur geraden Verbindung von zwei Bauteilen mit Außengewinde. Sie besitzt auf beiden Seiten ein gleich großes Innengewinde und eignet sich damit beispielsweise zum Verbinden von Rohren, Gewindenippeln, Schlauchtüllen oder anderen Gewindefittings mit passendem Außengewinde.
Durch ihre kompakte und robuste Ausführung ist die Gewindemuffe aus Messing vielseitig in Wasserinstallationen, Rohrleitungssystemen sowie im Pumpen-, Brunnen- und Bewässerungsbereich einsetzbar. Je nach benötigtem Anschluss stehen verschiedene Gewindegrößen von 3/8 Zoll bis 2 Zoll zur Auswahl.
Vorteile der Messing Muffe
- Gerade Verbindung von zwei Außengewinden
- Beidseitig gleich großes Innengewinde
- Robuste Ausführung aus Messing
- Gewindegrößen von 3/8" bis 2"
- Kompakte Bauform
- Für Wasser-, Rohrleitungs-, Pumpen- und Bewässerungssysteme geeignet
- Vielseitig mit anderen Messing Gewindefittings kombinierbar
Wofür wird eine Messing Muffe verwendet?
Eine Messing Muffe – häufig auch als Gewindemuffe bezeichnet – wird eingesetzt, um zwei Bauteile mit Außengewinde in gerader Linie miteinander zu verbinden. Beide Bauteile werden von den gegenüberliegenden Seiten in die Muffe eingeschraubt.
Typische Kombinationen sind beispielsweise die Verbindung von zwei Gewindenippeln, einem Rohr mit Außengewinde und einem Anschlussfitting oder die Verlängerung bzw. Verbindung vorhandener Rohrleitungssysteme.
Wichtiger Hinweis zur Gewindelänge
Die Innengewinde dieser Messing Muffe sind nicht durchgehend ausgeführt. Die beiden Gewinde werden jeweils von einer Seite in die Muffe eingebracht und besitzen eine definierte nutzbare Gewindelänge.
Auf der Maßskizze entspricht die nutzbare Gewindelänge auf der einen Seite dem Maß A und auf der gegenüberliegenden Seite dem Maß B. Ein eingeschraubtes Außengewinde kann daher jeweils nur innerhalb dieser angegebenen Gewindelänge genutzt werden.
Bitte beachten: Die Gesamtlänge L der Muffe entspricht nicht der nutzbaren Gewindelänge. Insbesondere bei Bauteilen mit langen Außengewinden sollte vor der Bestellung geprüft werden, ob die Gewindelängen A bzw. B für die vorgesehene Verbindung geeignet sind.
Typische Einsatzbereiche
- Wasser- und Sanitärinstallationen
- Rohrleitungssysteme
- Pumpen- und Anlagenbau
- Brunnenbau
- Gartenbewässerung
- Technische Installationen
- Verbindung und Verlängerung von Gewindebauteilen
Technische Eigenschaften
| Ausführung |
Gerade Gewindemuffe |
| Anschlüsse |
Innengewinde x Innengewinde |
| Gewinde |
Beidseitig gleiche Gewindegröße |
| Gewindeausführung |
Nicht durchgehend |
| Gewindegrößen |
3/8" bis 2" |
| Material |
Messing |
Abmessungen der Messing Muffe **

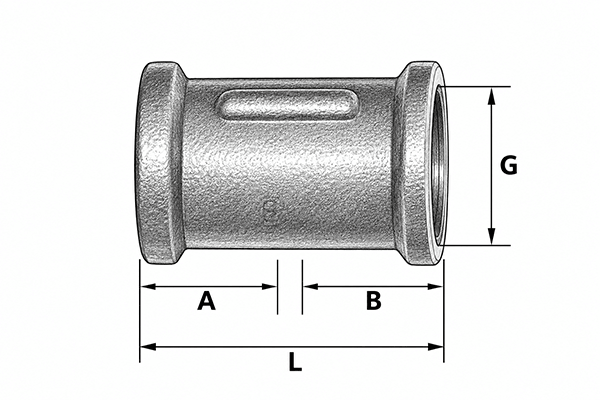

Die Maßskizze zeigt die relevanten Abmessungen der Muffe. G bezeichnet die Gewindegröße, A und B die jeweils nutzbaren Gewindelängen der beiden Seiten und L die Gesamtlänge der Muffe.
| Größe |
G |
A |
B |
L |
| 3/8" |
3/8" |
12 |
12 |
25 |
| 1/2" |
1/2" |
12 |
12 |
26 |
| 3/4" |
3/4" |
15 |
15 |
33 |
| 1" |
1" |
18 |
18 |
38 |
| 1 1/4" |
1 1/4" |
20 |
20 |
43 |
| 1 1/2" |
1 1/2" |
23 |
23 |
52 |
| 2" |
2" |
30 |
30 |
65 |
Wichtig: Die Muffe besitzt kein durchgehendes Innengewinde. A und B kennzeichnen die jeweils nutzbare Gewindelänge der beiden Anschlussseiten. L bezeichnet die Gesamtlänge der Muffe.
Montage und Abdichtung
Vor der Montage sollten die Innen- und Außengewinde sauber und frei von Beschädigungen sein. Die beiden Bauteile mit Außengewinde werden jeweils von einer Seite in die Muffe eingeschraubt.
Dabei ist die jeweilige maximale Gewindelänge A bzw. B zu berücksichtigen. Ein langes Außengewinde kann nicht durch die gesamte Muffe hindurchgeschraubt werden.
Zur Abdichtung ist ein für die jeweilige Anwendung geeignetes Gewindedichtmittel zu verwenden. Hierfür kommen beispielsweise PTFE-Dichtband, Gewindedichtfaden oder – bei dafür geeigneten Metallgewinden – Hanf in Verbindung mit geeigneter Dichtpaste infrage.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
