Messing Pumpenverschraubung mit Außengewinde – für Pumpen und Rohrleitungen
Die Messing Pumpenverschraubung mit Außengewinde ist ein robustes Verbindungselement für den Anschluss von Pumpen, Rohrleitungen und wasserführenden Installationen. Sie ermöglicht die Verbindung eines Anschlusses mit Innengewinde mit einem passenden Anschluss für die Überwurfseite der Verschraubung.
Durch die Kombination unterschiedlicher Anschlussgrößen eignet sich diese Pumpenverschraubung aus Messing für verschiedene Einbausituationen in der Wassertechnik, Pumpentechnik und im Anlagenbau. Die vorhandene Schlüsselfläche erleichtert die Montage mit geeignetem Werkzeug.
Vorteile der Messing Pumpenverschraubung
- Robuste Ausführung aus Messing
- Mit Außengewinde für den Anschluss an passende Innengewinde
- Unterschiedliche Gewindegrößen für vielseitige Anschlüsse
- Schlüsselfläche für eine werkzeuggestützte Montage
- Kompakte Bauform für Pumpen- und Rohrleitungssysteme
- In drei Größenkombinationen erhältlich
Typische Einsatzbereiche
- Wasserpumpen und Pumpenanlagen
- Hauswasserwerke und Wasserversorgungssysteme
- Gartenbewässerung und Bewässerungsanlagen
- Brunnenbau und Wasserförderung
- Rohrleitungsbau und Anlagenbau
- Verbindung unterschiedlicher Anschlussgewinde
Technische Eigenschaften
| Eigenschaft |
Beschreibung |
| Produkt |
Messing Pumpenverschraubung mit Außengewinde |
| Material |
Messing |
| Anschluss |
Außengewinde und Verschraubungsseite |
| Baureihe |
S-1600-371 |
| Größenkombinationen |
3/4" x 1/2", 1" x 3/4", 1 1/4" x 1" |
Abmessungen und technische Maßskizze **

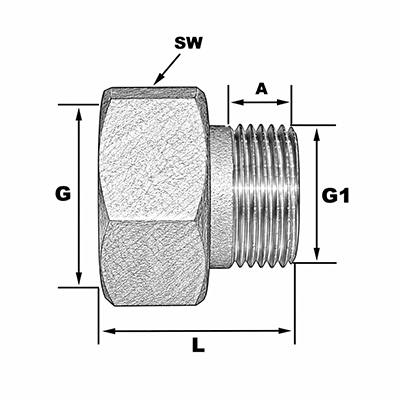

Die technische Zeichnung zeigt die Abmessungen der Pumpenverschraubung. Das Maß G bezeichnet die Verschraubungsseite, G1 das Außengewinde. L kennzeichnet die Gesamtlänge, A die Länge des Außengewindeabschnitts und SW die Schlüsselweite.
Maßtabelle Messing Pumpenverschraubung Außengewinde
| Größe |
G |
G1 |
L |
A |
SW |
| 3/4" x 1/2" |
3/4" |
1/2" |
32,5 |
9,6 |
29 |
| 1" x 3/4" |
1" |
3/4" |
31 |
8,5 |
36 |
| 1 1/4" x 1" |
1 1/4" |
1" |
39 |
11,5 |
45 |
Hinweis: Die Abmessungen entsprechen der Herstellertabelle der Baureihe S-1600-371. Bitte prüfen Sie vor der Bestellung die erforderlichen Anschlussgrößen.
Montage und Abdichtung
Vor der Montage sollten die Gewinde und Dichtflächen auf Sauberkeit, Beschädigungen und die passenden Anschlussgrößen überprüft werden.
Die Abdichtung muss entsprechend der jeweiligen Anschlusskonstruktion erfolgen. Abhängig vom Gegenstück und der Dichtfläche kann eine geeignete Dichtung oder Gewindeabdichtung erforderlich sein.
Für die Montage kann ein passender Schraubenschlüssel an der vorgesehenen Schlüsselfläche angesetzt werden. Mechanische Verspannungen und übermäßige Anzugskräfte sollten vermieden werden.
Die passende Pumpenverschraubung auswählen
Bei der Auswahl einer Pumpenverschraubung mit Außengewinde sind insbesondere die Anschlussgewinde und die vorhandenen Platzverhältnisse entscheidend.
Die Ausführungen 3/4" x 1/2", 1" x 3/4" und 1 1/4" x 1" ermöglichen die Anpassung an unterschiedliche Pumpen- und Rohrleitungsanschlüsse.
Für Installationen, bei denen auf der Anschlussseite ein Innengewinde benötigt wird, führen wir außerdem eine separate Ausführung der Messing Pumpenverschraubung mit Innengewinde .
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
