Messing Pumpenverschraubung mit Innengewinde – Pumpenanschluss und Gewindeverbindung
Die Messing Pumpenverschraubung mit Innengewinde ist ein praktisches Verbindungselement für die Montage und den Anschluss von Pumpen an Rohrleitungs- und Wassersysteme. Durch ihre kompakte Bauform und die unterschiedlichen Gewindegrößen eignet sie sich für zahlreiche Anwendungen in der Wassertechnik, Pumpentechnik und im Anlagenbau.
Die Pumpenverschraubung aus Messing verfügt über zwei unterschiedlich große Innengewinde und ermöglicht dadurch die Verbindung von Anschlüssen mit verschiedenen Gewindegrößen. Die vorhandenen Schlüsselflächen erleichtern die Montage mit geeignetem Werkzeug.
Vorteile der Messing Pumpenverschraubung
- Robuste Ausführung aus Messing
- Zwei Innengewinde mit unterschiedlichen Anschlussgrößen
- Zur Verbindung von Pumpen- und Rohrleitungsanschlüssen
- Schlüsselflächen für eine werkzeuggestützte Montage
- Kompakte Bauform für platzsparende Installationen
- In verschiedenen Gewindekombinationen erhältlich
Typische Einsatzbereiche
- Wasserpumpen und Pumpenanlagen
- Hauswasserwerke und Wasserversorgungssysteme
- Gartenbewässerung und Bewässerungstechnik
- Brunnenbau und Wasserförderung
- Rohrleitungsbau und Anlagenbau
- Verbindung unterschiedlicher Gewindeanschlüsse
Technische Eigenschaften
| Eigenschaft |
Beschreibung |
| Produkt |
Messing Pumpenverschraubung |
| Material |
Messing |
| Anschlüsse |
Innengewinde x Innengewinde |
| Ausführung |
Mit unterschiedlichen Gewindegrößen |
| Baureihe |
S-1600-370 |
| Größen |
1" x 1/2" bis 2" x 1 1/4" |
Abmessungen und Maßskizze **

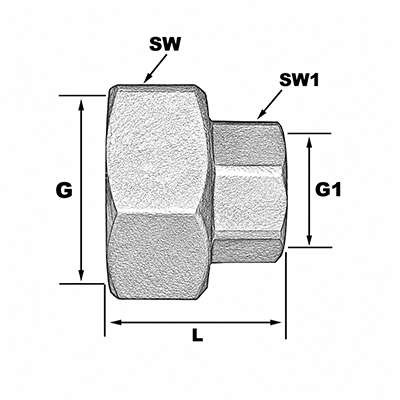

Die nachfolgende technische Skizze zeigt die Anschlussgewinde G und G1 sowie die Gesamtlänge L. Die Maße SW und SW1 kennzeichnen die jeweiligen Schlüsselweiten für die Montage.
Maßtabelle Messing Pumpenverschraubung
| Größe |
G |
G1 |
L |
SW |
SW1 |
| 1" x 1/2" |
1" |
1/2" |
27 |
36 |
25 |
| 1 1/4" x 3/4" |
1 1/4" |
3/4" |
29 |
45 |
30 |
| 1 1/2" x 1" |
1 1/2" |
1" |
30 |
52 |
38 |
| 2" x 1 1/4" |
2" |
1 1/4" |
36 |
64 |
46 |
Hinweis: Die angegebenen Maße entsprechen der Herstellertabelle der Baureihe S-1600-370. Bitte beachten Sie bei der Auswahl die benötigten Gewindegrößen.
Montage und Abdichtung
Vor der Montage sollten die Gewindeanschlüsse auf Sauberkeit, Beschädigungen und passende Gewindegrößen überprüft werden.
Für die Abdichtung ist die jeweilige Anschlusskonstruktion zu beachten. Je nach Ausführung und Gegenstück kann eine geeignete Flachdichtung oder eine Gewindeabdichtung erforderlich sein.
Die Schlüsselflächen ermöglichen die Montage mit einem passenden Schraubenschlüssel. Übermäßige Anzugskräfte und mechanische Verspannungen sollten vermieden werden.
Welche Pumpenverschraubung ist die richtige?
Entscheidend für die Auswahl einer Pumpenverschraubung mit Innengewinde sind die Gewindegrößen am Pumpenanschluss und an der anzuschließenden Rohrleitung.
Die verfügbaren Größenkombinationen reichen von 1" x 1/2" bis 2" x 1 1/4". Die Maßtabelle unterstützt bei der Auswahl der passenden Ausführung.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
Angaben zur Produktsicherheit
Herstellerinformationen:
Sobime S.A.
C/ Sant Josep 123 Pg. Ind. El Pla
08980 Sant Feliu de Llobregat
Spanien
sobime@sobime.com
www.sobime.com
verantwortliche Person:
Sobime S.A.
C/ Sant Josep 123 Pg. Ind. El Pla 0
8980 Sant Feliu de Llobregat
Spanien
sobime@sobime.com
www.sobime.com
| Produkteigenschaft |
Wert |
| Versandgewicht: |
0,27 kg
|
| Artikelgewicht: |
0,27 kg
|
