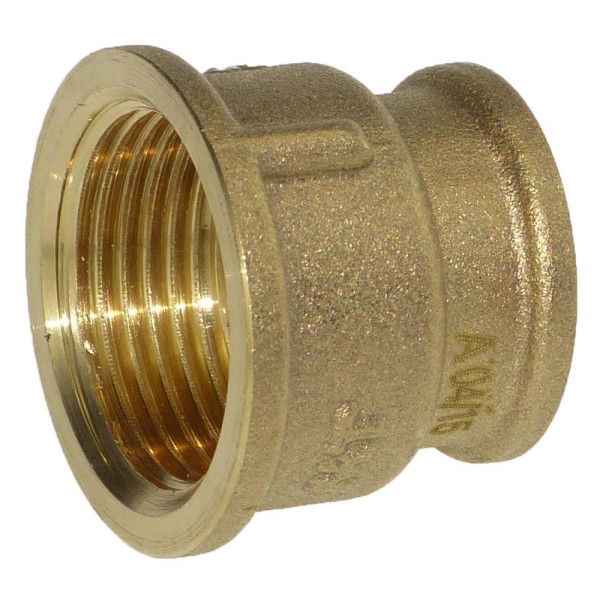

Messing Reduziermuffe – Innengewinde x Innengewinde
Die Messing Reduziermuffe verbindet zwei unterschiedlich große Gewindeanschlüsse miteinander. Sie besitzt auf beiden Seiten ein Innengewinde, wobei eine Seite größer als die andere ausgeführt ist. Damit eignet sich die Reduziermuffe ideal, um beispielsweise einen 1"-Anschluss auf 1/2", einen 1 1/2"-Anschluss auf 1" oder einen 2"-Anschluss auf eine kleinere Gewindegröße zu reduzieren.
Durch die kompakte Bauform und die verschiedenen verfügbaren Größen ist die Messing Muffe reduziert vielseitig in Wasserinstallationen, Pumpensystemen, Bewässerungsanlagen sowie anderen Rohrleitungssystemen einsetzbar.
Vorteile der Messing Reduziermuffe
-
Innengewinde x Innengewinde in unterschiedlichen Größen
- Zum Verbinden und Reduzieren unterschiedlicher Gewindegrößen
- Robuste Ausführung aus Messing
- Kompakte Bauform
- Viele praxisgerechte Größenkombinationen
- Geeignet für zahlreiche Anwendungen in Wasser- und Rohrleitungssystemen
Typische Einsatzbereiche
Messing Reduziermuffen werden eingesetzt, wenn zwei Bauteile mit unterschiedlich großen Außengewinden miteinander verbunden werden sollen. Typische Anwendungen sind:
- Wasser- und Rohrleitungsinstallationen
- Pumpen und Hauswasserwerke
- Garten- und Bewässerungssysteme
- Behälter- und Tankanschlüsse
- Armaturen und Ventile
- Heizungs- und Sanitärinstallationen
- Technische Rohrleitungssysteme
Technische Eigenschaften
| Ausführung |
Reduziermuffe |
| Anschlüsse |
Innengewinde x Innengewinde |
| Material |
Messing |
| Größen |
verschiedene Kombinationen von 1/2" x 3/8" bis 2" x 1 1/2" |
Abmessungen der Messing Reduziermuffe **

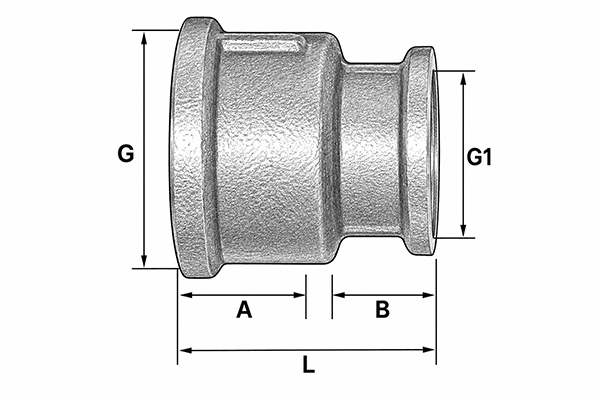

Die Maßskizze zeigt die Abmessungen der Reduziermuffe. G bezeichnet das größere Innengewinde und G1 das kleinere Innengewinde. A und B kennzeichnen die jeweiligen Teilmaße, L die Gesamtlänge der Reduziermuffe.
| Größe |
G |
G1 |
A |
B |
L |
| 1/2" x 3/8" |
1/2" |
3/8" |
9 |
8 |
21 |
| 3/4" x 1/2" |
3/4" |
1/2" |
11 |
10 |
26 |
| 1" x 1/2" |
1" |
1/2" |
12 |
10 |
28 |
| 1" x 3/4" |
1" |
3/4" |
12 |
12 |
29 |
| 1 1/4" x 1" |
1 1/4" |
1" |
16 |
13 |
33 |
| 1 1/2" x 1" |
1 1/2" |
1" |
16 |
12 |
32,5 |
| 1 1/2" x 1 1/4" |
1 1/2" |
1 1/4" |
16 |
15 |
35 |
| 2" x 1" |
2" |
1" |
26 |
18 |
56,5 |
| 2" x 1 1/4" |
2" |
1 1/4" |
21 |
14 |
39 |
| 2" x 1 1/2" |
2" |
1 1/2" |
21 |
14 |
40 |
Maßangaben: A, B und L in mm. G = größeres Innengewinde, G1 = kleineres Innengewinde.
Welche Reduziermuffe benötige ich?
Die Größenangabe beschreibt die beiden Innengewinde der Reduziermuffe. Die Variante 1" x 1/2" besitzt beispielsweise auf der einen Seite ein 1"-Innengewinde und auf der anderen Seite ein 1/2"-Innengewinde. Damit können Bauteile mit entsprechend unterschiedlichen Außengewinden direkt miteinander verbunden werden.
Erhältlich sind unter anderem häufig benötigte Kombinationen wie 3/4" auf 1/2", 1" auf 1/2", 1" auf 3/4", 1 1/2" auf 1" sowie 2" auf 1".
Montage und Abdichtung
Die eingeschraubten Außengewinde müssen mit einem für den jeweiligen Einsatzzweck geeigneten Gewindedichtmittel abgedichtet werden. Je nach Anwendung können beispielsweise PTFE-Dichtband, Gewindedichtfaden oder Hanf in Verbindung mit geeigneter Dichtpaste verwendet werden.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
