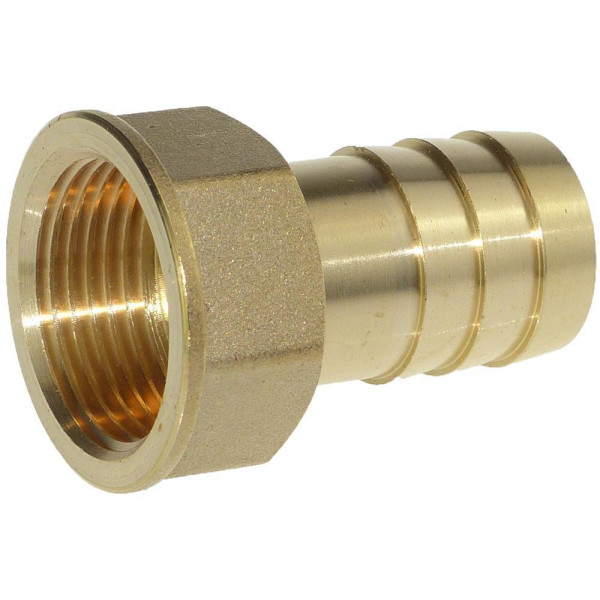

Messing Schlauchtülle Innengewinde

Artikelnummer: S-1600-380-PAPA

Kategorie: Messing Fittings

Lieferstatus: 1-2 Tage

ab 1,67 €

inkl. 19% USt. , zzgl.

Hersteller: MT BUSSINESS KEY

Messing Schlauchtülle Innengewinde

Dieser Artikel ist in verschiedenen Ausführungen erhältlich

Produktübersicht

Messing Schlauchtülle Innengewinde x 1/2" x 10 mm

1,75 € *

Lieferstatus: 1-2 Tage

Messing Schlauchtülle Innengewinde x 1/2" x 13 mm

1,67 € *

Lieferstatus: 1-2 Tage

Messing Schlauchtülle Innengewinde x 1/2" x 14 mm

1,75 € *

Lieferstatus: 1-2 Tage

Messing Schlauchtülle Innengewinde x 1/2" x 16 mm

1,75 € *

Lieferstatus: 1-2 Tage

Messing Schlauchtülle Innengewinde x 1/2" x 18 mm

1,91 € *

Lieferstatus: 1-2 Tage

Messing Schlauchtülle Innengewinde x 1/2" x 20 mm

1,91 € *

Lieferstatus: 1-2 Tage

Messing Schlauchtülle Innengewinde x 3/4" x 20 mm

2,22 € *

Lieferstatus: 1-2 Tage

Messing Schlauchtülle Innengewinde x 3/4" x 25 mm

2,78 € *

Lieferstatus: 1-2 Tage

Messing Schlauchtülle Innengewinde x 1" x 25 mm

3,73 € *

Lieferstatus: 1-2 Tage

Messing Schlauchtülle Innengewinde x 1 1/4" x 32 mm

6,49 € *

Lieferstatus: 1-2 Tage

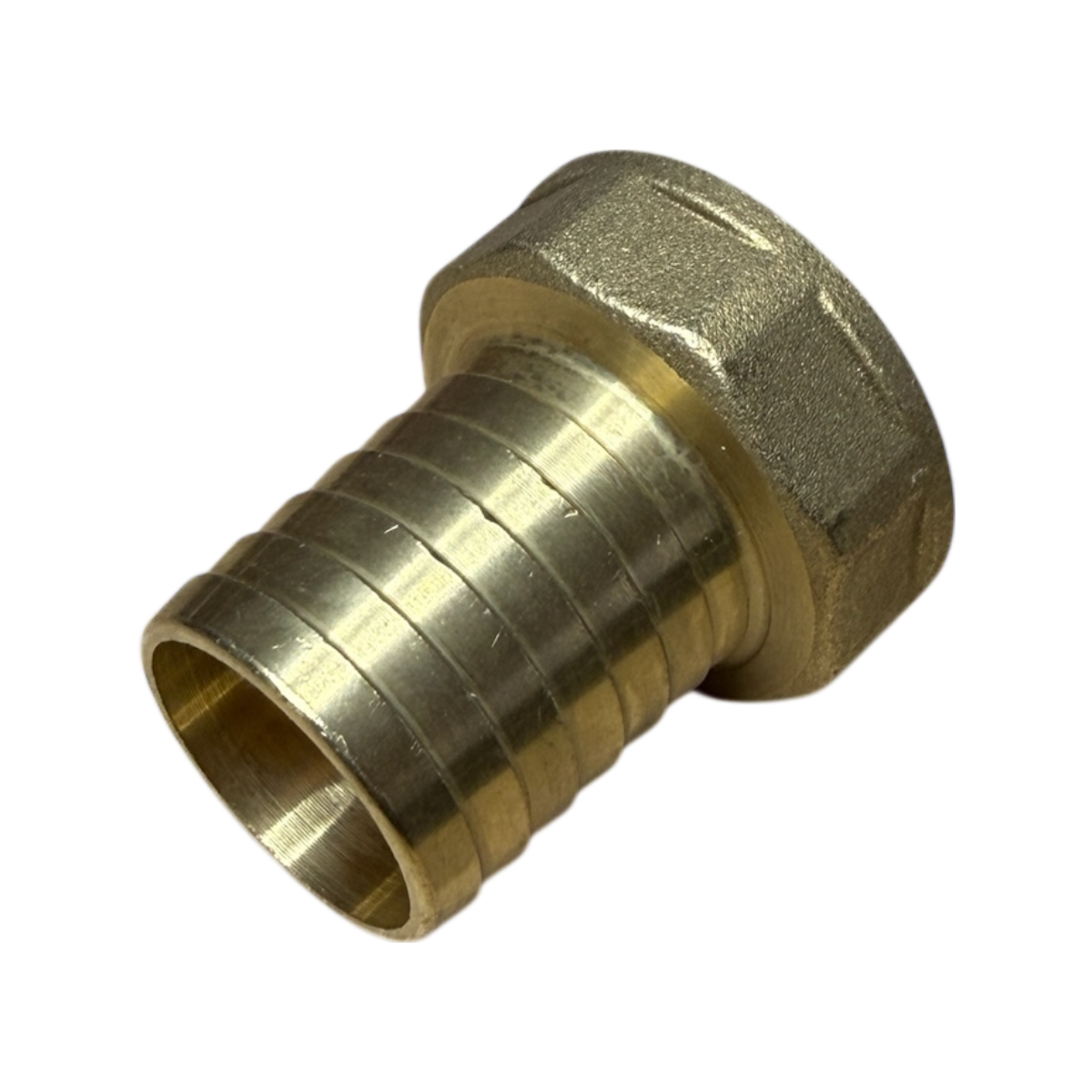

Messing Schlauchtülle Innengewinde 1 1/2" x 38 mm

7,50 € *

Lieferstatus: 1-2 Tage

Messing Schlauchtülle Innengewinde x 1 1/2" x 40 mm

7,73 € *

Lieferstatus: 1-2 Tage

Beschreibung

Messing Schlauchtülle mit Innengewinde – Schlauchanschluss für Wasser und Rohrleitungen

Die Messing Schlauchtülle mit Innengewinde ermöglicht den einfachen und zuverlässigen Anschluss eines Schlauches an Armaturen, Ventile, Rohrleitungen oder andere Bauteile mit Außengewinde. Auf der Anschlussseite verfügt die Schlauchtülle über ein Innengewinde, während die gegenüberliegende Seite als abgestufte Schlauchtülle zur Aufnahme des passenden Schlauches ausgeführt ist.

Durch die Kombination aus Gewindeanschluss und Schlauchtülle eignet sich der Messing Schlauchanschluss für zahlreiche Anwendungen in Wasser-, Pumpen-, Bewässerungs- und Rohrleitungssystemen. Verschiedene Gewinde- und Schlauchgrößen ermöglichen eine passende Auswahl für unterschiedliche Installationen.

Vorteile der Messing Schlauchtülle

Innengewinde x Schlauchtülle
Robuste Ausführung aus Messing
Direkter Übergang vom Gewindeanschluss auf einen Schlauch
Abgestufte Schlauchtülle für sicheren Sitz des Schlauches
Verschiedene Gewinde- und Schlauchgrößen erhältlich
Für Wasser-, Pumpen-, Bewässerungs- und Rohrleitungssysteme geeignet
Einfache Kombination mit Armaturen, Ventilen und weiteren Gewindefittings

Typische Einsatzbereiche

Schlauchtüllen mit Innengewinde werden überall dort eingesetzt, wo ein flexibler Schlauch mit einem Bauteil mit Außengewinde verbunden werden soll. Die Messingausführung eignet sich für zahlreiche Installationen im privaten, gewerblichen und technischen Bereich.

Wasser- und Rohrleitungsinstallationen
Pumpen und Hauswasserwerke
Garten- und Bewässerungsanlagen
Pool- und Teichtechnik
Behälter- und Tankanschlüsse
Armaturen und Ventile
Technische Schlauch- und Leitungssysteme

Technische Eigenschaften

Ausführung	Schlauchtülle mit Innengewinde
Anschlüsse	Innengewinde x Schlauchtülle
Material	Messing
Gewindegrößen	1/2" bis 1 1/2"
Schlauchtüllen	für unterschiedliche Schlauchgrößen

Abmessungen der Schlauchtülle **

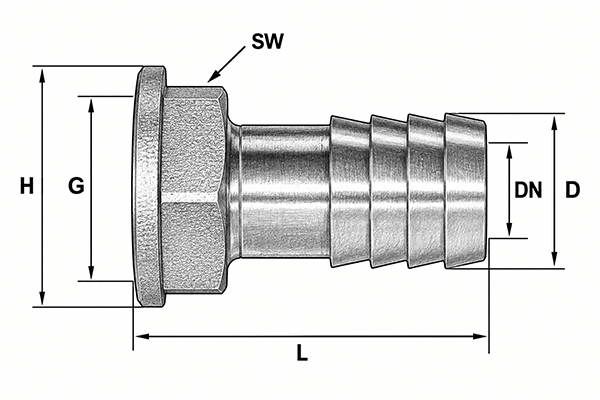

Die Maßskizze zeigt die relevanten Abmessungen der Messing Schlauchtülle. G bezeichnet die Gewindegröße, D den Außendurchmesser der Schlauchtülle, DN den Innendurchmesser, L die Baulänge, H das Außenmaß am Gewindeanschluss und SW die Schlüsselweite.

Hinweis zur Bauform: Je nach gewählter Größe führen wir die Messing Schlauchtüllen in zwei unterschiedlichen Ausführungen. Der in der Maßskizze dargestellte äußere Ring bzw. Bund mit dem Maß H ist daher nicht bei allen Schlauchtüllengrößen vorhanden.

Bei Ausführungen ohne diesen zusätzlichen äußeren Ring entspricht das Außenmaß H der Schlüsselweite SW. In der Maßtabelle sind bei diesen Varianten deshalb für H und SW identische Werte angegeben. Die tatsächliche Bauform der jeweiligen Schlauchtülle ist bei der Auswahl der gewünschten Größe anhand des zugehörigen Produktbildes ersichtlich.

Größe	D	G	L	H	SW	DN
1/2" x 10	10–11	1/2"	39	24	24	6,5
1/2" x 13	13,2–14,5	1/2"	39,5	29	24	10,5
1/2" x 14	14–15	1/2"	38,5	24	24	9,8
1/2" x 16	16–17	1/2"	39,5	24	24	12
1/2" x 18	18–18,5	1/2"	38,5	24	24	14
1/2" x 20	19–20	1/2"	39,5	24	24	15,5
3/4" x 20	21–21	3/4"	44	32,5	28	16,8
3/4" x 25	25–26	3/4"	42	30	30	19
1" x 25	25–26	1"	51	42	36	20,5
1 1/4" x 32	32–33	1 1/4"	58	50	46	28
1 1/2" x 38	37,7–38,2	1 1/2"	61,2	55,5	53	32,2
1 1/2" x 40	40–41	1 1/2"	60	56	52	34,5

Maßangaben: D, L, H, SW und DN in mm. G = Gewindegröße.

Wichtiger Hinweis zum Schlauchtüllenmaß D: Der angegebene Wert D ist kein festes Nennmaß. Aufgrund von Fertigungstoleranzen kann der tatsächliche Außendurchmesser der Schlauchtülle abweichen. Die in der Tabelle angegebenen Wertebereiche zeigen die von uns berücksichtigten möglichen Abweichungen. Bitte berücksichtigen Sie diese Toleranzen insbesondere dann, wenn für Ihre Anwendung ein bestimmter Außendurchmesser der Schlauchtülle erforderlich ist.

Die Maßskizze zeigt die relevanten Abmessungen der Messing Schlauchtülle. G bezeichnet die Gewindegröße, D den Außendurchmesser der Schlauchtülle, DN den Innendurchmesser, L die Baulänge, H das Außenmaß am Gewindeanschluss und SW die Schlüsselweite. Die genaue Bauform kann abhängig von der gewählten Größe abweichen.

Welche Schlauchtülle benötige ich?

Die Variantenbezeichnung gibt die Kombination aus Gewindegröße und Schlauchtüllengröße an. Die Ausführung 1" x 25 besitzt beispielsweise ein 1"-Innengewinde und eine Schlauchtülle mit dem angegebenen Maß D von ca. 25–26 mm.

Für die Auswahl sollten sowohl das benötigte Innengewinde als auch der zum verwendeten Schlauch passende Tüllendurchmesser berücksichtigt werden. Die genauen Abmessungen der jeweiligen Variante können der Maßtabelle entnommen werden.

Montage von Schlauch und Gewinde

Das Innengewinde wird auf das passende Außengewinde des anzuschließenden Bauteils geschraubt. Je nach Anschlussart und Anwendung ist das Gewinde mit einem geeigneten Gewindedichtmittel abzudichten. Hierfür können beispielsweise PTFE-Dichtband, Gewindedichtfaden oder Hanf in Verbindung mit geeigneter Dichtpaste verwendet werden.

Der Schlauch wird vollständig über die Schlauchtülle geschoben und sollte mit einer zur Anwendung und zum Schlauch passenden Schlauchschelle gesichert werden. Dabei ist darauf zu achten, dass Schlauch, Schlauchtülle und Schlauchschelle hinsichtlich Abmessung und Einsatzbereich zueinander passen.

** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
