Messing Schlauchverschraubung – Schlauchtülle mit Überwurfmutter
Die Messing Schlauchverschraubung eignet sich zum sicheren und lösbaren Anschluss von Schläuchen an Armaturen, Rohrleitungen, Pumpen und andere Komponenten mit passendem Gewindeanschluss. Durch die Kombination aus Überwurfmutter und Schlauchtülle lässt sich die Verbindung bei Bedarf wieder lösen, ohne den Schlauch von der Tülle entfernen zu müssen.
Die Schlauchverschraubung ist in verschiedenen Kombinationen aus Anschlussgröße G und Schlauchtüllengröße D erhältlich. Dadurch können unterschiedliche Schlauchdurchmesser und Anschlussgrößen miteinander kombiniert werden.
Vorteile der Messing Schlauchverschraubung
- Robuste Ausführung aus Messing
- Lösbare Verbindung durch Überwurfmutter
- Schlauchtülle für eine sichere Schlauchaufnahme
- Verschiedene Kombinationen aus Anschluss- und Schlauchgröße erhältlich
- Geeignet für Wasser-, Pumpen-, Bewässerungs- und Rohrleitungssysteme
- Einfache Montage und Demontage
- Für zahlreiche Anwendungen im privaten, gewerblichen und technischen Bereich geeignet
Typische Anwendungsbereiche
Messing Schlauchverschraubungen werden überall dort eingesetzt, wo ein Schlauch mit einem Gewindeanschluss verbunden und die Verbindung bei Bedarf wieder gelöst werden soll. Typische Einsatzbereiche sind unter anderem:
- Wasserinstallationen
- Gartenbewässerung und Bewässerungssysteme
- Pumpen und Hauswasserwerke
- Brunnenbau
- Pool- und Schwimmbadtechnik
- Teichanlagen
- Schlauch- und Rohrleitungssysteme
- Maschinen- und Anlagenbau
Abmessungen der Messing Schlauchverschraubung **

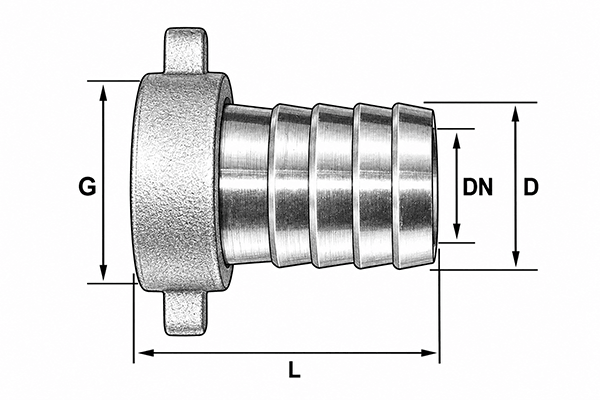

Die nachfolgende Maßskizze zeigt die für die Auswahl und Montage relevanten Abmessungen. Bitte beachten Sie insbesondere die unterschiedlichen Angaben für die Anschlussgröße G und die Schlauchtüllengröße D.
| Größe |
G |
D |
D in mm |
L |
DN |
| 1/2" × 3/8" |
1/2" |
3/8" |
11 – 11,8 |
35 |
7,4 |
| 1/2" × 1/2" |
1/2" |
1/2" |
14 – 14,8 |
36 |
10,5 |
| 3/4" × 3/8" |
3/4" |
3/8" |
11 – 11,8 |
35 |
7,4 |
| 3/4" × 1/2" |
3/4" |
1/2" |
14 – 14,8 |
36 |
10,4 |
| 3/4" × 3/4" |
3/4" |
3/4" |
20,5 – 21 |
39,5 |
16,3 |
| 1" × 1/2" |
1" |
1/2" |
14 – 14,8 |
42 |
10,5 |
| 1" × 3/4" |
1" |
3/4" |
20,5 – 21 |
39,5 |
16,5 |
| 1" × 1" |
1" |
1" |
26,2 – 27 |
44 |
22,5 |
| 1 1/4" × 1 1/4" |
1 1/4" |
1 1/4" |
33,2 – 34 |
58 |
27,9 |
| 1 1/2" × 1 1/2" |
1 1/2" |
1 1/2" |
40,5 – 41 |
63 |
33,5 |
Hinweis zum Maß D: Die Schlauchtüllengröße D wird handelsüblich in Zoll angegeben und bezeichnet die jeweilige Nenngröße der Schlauchtülle. Da viele Anwender den tatsächlichen Außendurchmesser der Schlauchtülle zur Auswahl des passenden Schlauches benötigen, führen wir zusätzlich die Spalte „D in mm“ auf. Bei diesen Angaben handelt es sich um praxisbezogene Messwerte bzw. Messbereiche am Außendurchmesser der Schlauchtülle. Aufgrund der Form der Schlauchtülle, Fertigungstoleranzen und möglicher chargenbedingter Abweichungen ist dieser Durchmesser kein über die gesamte Tülle gleichbleibender oder normativ festgelegter Wert. Die angegebenen Millimeterwerte dienen daher als Orientierung bei der Schlauchauswahl.
Auswahl der richtigen Schlauchverschraubung
Die Größenangabe setzt sich aus G × D zusammen. Dabei bezeichnet G die Größe der Überwurfmutter bzw. des Anschlusses und D die handelsübliche Zollgröße der Schlauchtülle.
Beispiel: Bei der Ausführung 1" × 3/4" besitzt die Schlauchverschraubung einen Anschluss G = 1" und eine Schlauchtülle D = 3/4". Für die 3/4"-Schlauchtülle ist zusätzlich ein gemessener Außendurchmesser D von ca. 20,5 bis 21 mm angegeben.
Montagehinweis
Der Schlauch wird vollständig auf die Schlauchtülle aufgeschoben und sollte entsprechend dem jeweiligen Einsatzzweck mit einer geeigneten Schlauchschelle gesichert werden. Die Überwurfmutter ermöglicht eine lösbare Verbindung zum passenden Gegenstück. Vor der Montage sind Anschlussgröße, Schlauchabmessung und Eignung der verwendeten Komponenten für das jeweilige Medium und den vorgesehenen Betriebsbereich zu prüfen.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
