Messing T-Stück – Innengewinde x Innengewinde x Innengewinde
Das Messing T-Stück mit drei Innengewinden eignet sich zum Abzweigen und Verteilen von Rohrleitungen in Wasser-, Sanitär-, Pumpen- und Bewässerungssystemen. Durch die T-Form können drei Leitungen einfach miteinander verbunden bzw. eine bestehende Leitung um einen zusätzlichen Abzweig erweitert werden.
Das robuste T-Stück aus Messing ist in verschiedenen Zollgrößen erhältlich und eignet sich damit sowohl für kompakte Installationen als auch für größere Rohrleitungssysteme. Die drei Gewindeanschlüsse sind bei der jeweiligen Ausführung gleich groß.
Vorteile des Messing T-Stücks
- Robuste Ausführung aus Messing
- Drei Anschlüsse mit Innengewinde
- Ideal zum Abzweigen und Verteilen von Rohrleitungen
- Gerader Durchgang mit seitlichem 90°-Abzweig
- Verschiedene Gewindegrößen von 1/4" bis 2" erhältlich
- Vielseitig mit anderen Messing-Gewindefittings kombinierbar
Typische Einsatzbereiche
Messing T-Stücke werden überall dort eingesetzt, wo eine Rohrleitung aufgeteilt oder ein zusätzlicher Anschluss geschaffen werden soll. Typische Anwendungen sind beispielsweise:
- Wasserinstallationen und Rohrleitungssysteme
- Pumpen- und Hauswasseranlagen
- Garten- und Bewässerungssysteme
- Brunnen- und Versorgungstechnik
- Behälter- und Tankinstallationen
- Technische Installationen und Anlagenbau
Aufbau und Anschlüsse
Das T-Stück besitzt einen geraden Durchgang mit den Anschlüssen G und G2 sowie einen im 90°-Winkel angeordneten Abzweig G1. Bei den angebotenen Ausführungen besitzen alle drei Anschlüsse die gleiche Gewindegröße.
Damit eignet sich das Fitting beispielsweise für den Aufbau einer 1/2"-Leitung mit einem zusätzlichen 1/2"-Abzweig oder einer 1"-Leitung mit einem 1"-Abzweig.
Abmessungen **

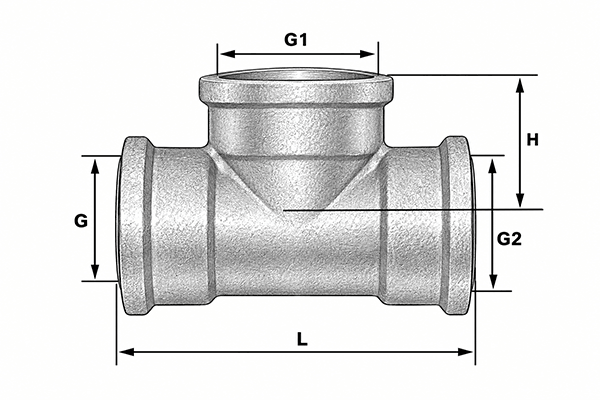

Die folgende Skizze zeigt die für die Auswahl und Montage relevanten Maße des Messing T-Stücks.
| Größe |
G |
G1 |
G2 |
L |
H |
| 1/4" |
1/4" |
1/4" |
1/4" |
31,5 |
16 |
| 3/8" |
3/8" |
3/8" |
3/8" |
41 |
21 |
| 1/2" |
1/2" |
1/2" |
1/2" |
42,2 |
21 |
| 3/4" |
3/4" |
3/4" |
3/4" |
57 |
29 |
| 1" |
1" |
1" |
1" |
64 |
34,5 |
| 1 1/4" |
1 1/4" |
1 1/4" |
1 1/4" |
83 |
41 |
| 1 1/2" |
1 1/2" |
1 1/2" |
1 1/2" |
88 |
48 |
| 2" |
2" |
2" |
2" |
102 |
51 |
Maßangaben: G, G1 und G2 bezeichnen die Gewindeanschlüsse. L bezeichnet die Gesamtlänge des T-Stücks und H die Höhe des Abzweigs gemäß Maßskizze.
Alternative mit reduziertem Abgang: Für den Anschluss einer kleineren Nebenleitung bieten wir auch unser Messing T-Stück reduziert mit kleinerem mittlerem Innengewinde an.
Montage und Abdichtung
Die Innengewinde werden mit passenden Gewindefittings bzw. Rohranschlüssen verbunden. Zur Abdichtung der Gewindeverbindungen können – abhängig vom jeweiligen Einsatzbereich – geeignete Gewindedichtmittel wie PTFE-Band, Dichtfaden oder Hanf in Verbindung mit einer geeigneten Dichtpaste verwendet werden.
Beim Einschrauben sollte das T-Stück am Fittingkörper mit geeignetem Werkzeug gegengehalten werden. Dadurch werden unnötige mechanische Belastungen auf Rohrleitungen und bereits montierte Verbindungen vermieden.
Passende Messing-Fittings kombinieren
Das Messing T-Stück lässt sich mit weiteren Gewindefittings wie Doppelnippeln, Reduzierstücken, Muffen, Winkeln, Schlauchtüllen oder Kugelhähnen kombinieren. So können komplette Rohrleitungs- und Verteilsysteme flexibel aus einzelnen Komponenten aufgebaut werden.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
