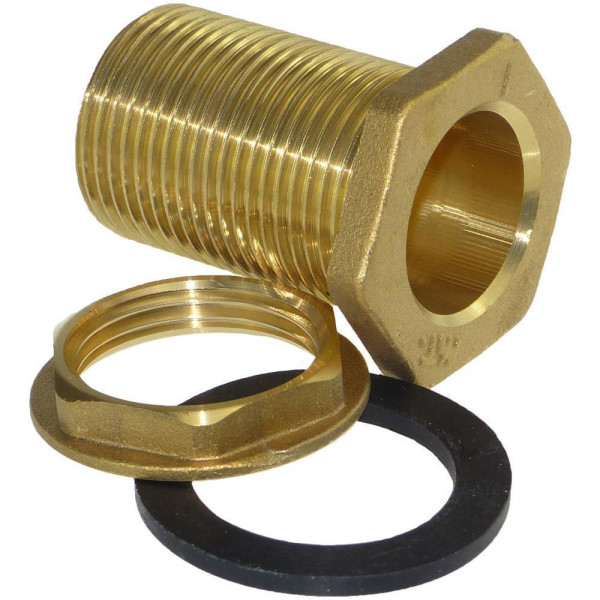

Messing Tankdurchführung – stabile Durchführung für Tanks und Behälter
Die Messing Tankdurchführung ermöglicht einen stabilen und zuverlässigen Anschluss durch die Wand eines Tanks oder Behälters. Sie eignet sich beispielsweise für Wasserbehälter, Tanks, Fässer sowie verschiedene Anwendungen in der Wasser-, Pumpen-, Garten-, Pool- und Teichtechnik.
Die Tankdurchführung wird durch eine passende Öffnung in der Behälterwand geführt und von der Innenseite mit der Überwurfmutter befestigt. Die vorhandene Dichtung sorgt dabei für die Abdichtung gegenüber der Behälterwand. Auf der Außenseite steht ein Gewindeanschluss zur Verfügung, an dem weitere passende Fittings oder Rohrleitungskomponenten angeschlossen werden können.
Vorteile der Messing Tankdurchführung
- Stabile Tank- und Behälterdurchführung aus Messing
- Für zahlreiche Behälter- und Wasseranwendungen geeignet
- Montage durch die Behälterwand
- Mit Dichtung zur Abdichtung an der Behälterwand
- Verschraubbare Ausführung für eine sichere Befestigung
- Gewindeanschluss für passende Fittings und Rohrleitungskomponenten
- In verschiedenen Zollgrößen von 3/8" bis 2" erhältlich
Typische Einsatzbereiche
Tankdurchführungen werden eingesetzt, wenn eine Rohrleitung oder ein Anschluss sicher durch die Wand eines Behälters geführt werden soll. Typische Anwendungen sind beispielsweise:
- Wassertanks und Wasserbehälter
- Regenwasserbehälter und Regentonnen
- Gartenbewässerung und Beregnungsanlagen
- Pumpen- und Hauswasseranlagen
- Pool- und Teichtechnik
- Behälter- und Anlagenbau
Abmessungen der Messing Tankdurchführung **

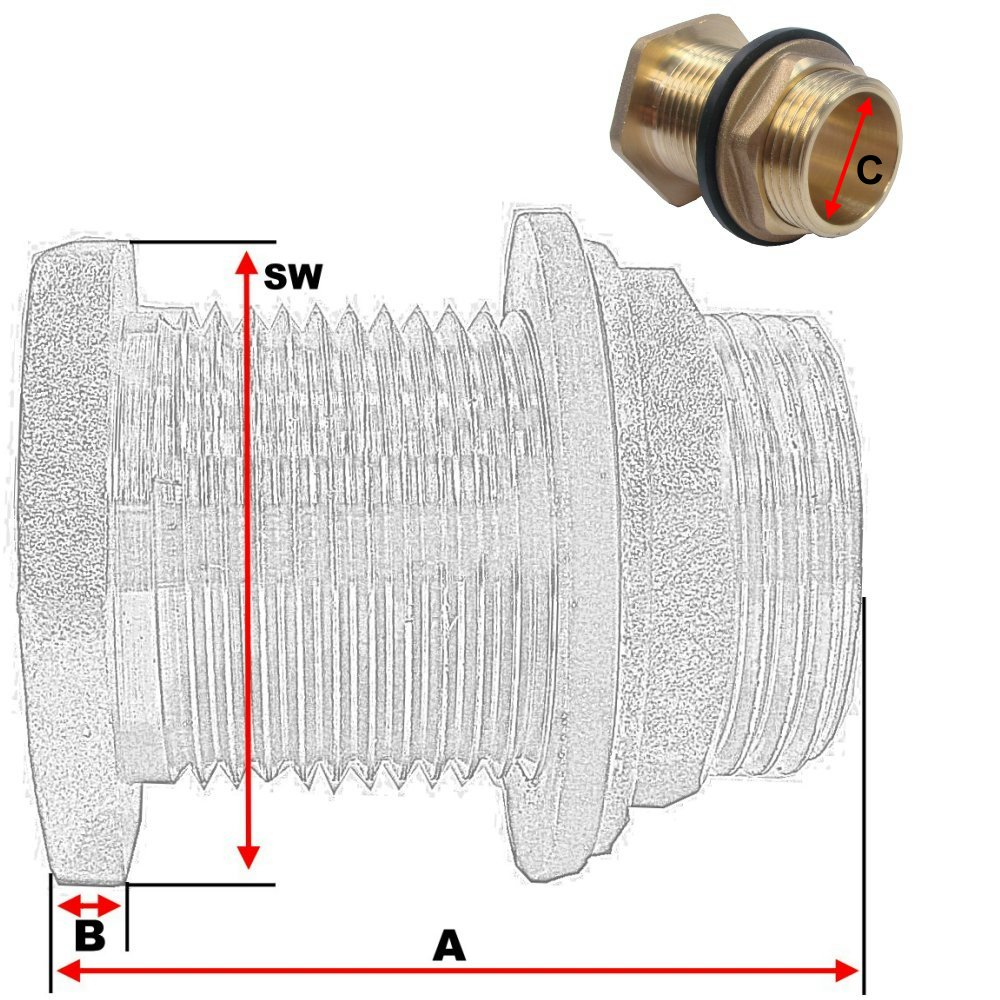

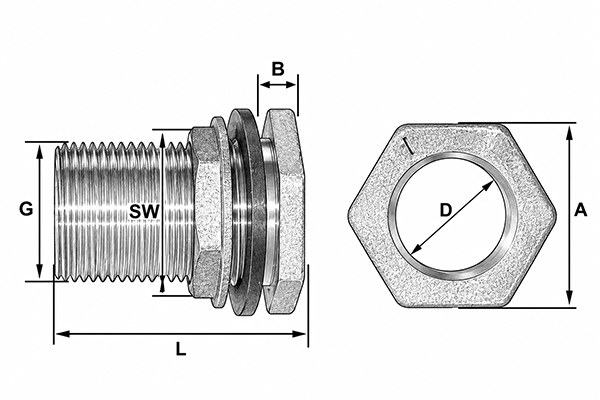

Die folgende Maßskizze zeigt die wichtigsten Abmessungen der Tankdurchführung. Damit lassen sich die unterschiedlichen Größen vergleichen und die benötigten Einbauverhältnisse vor der Montage prüfen.
| Größe |
G |
L |
SW |
B |
A |
D |
| 3/8" |
3/8" |
48 |
21 |
3,5 |
22 |
11,8 |
| 1/2" |
1/2" |
50 |
22 |
4,5 |
28 |
16,5 |
| 3/4" |
3/4" |
50 |
30 |
4,9 |
35,5 |
21 |
| 1" |
1" |
53,5 |
36 |
5,8 |
41,5 |
27 |
| 1 1/4" |
1 1/4" |
54 |
45 |
4,9 |
51,5 |
35,5 |
| 1 1/2" |
1 1/2" |
64 |
52 |
6 |
60 |
39,5 |
| 2" |
2" |
74 |
65 |
6,3 |
72 |
51 |
Maßangaben: G = Gewindegröße, L = Gesamtlänge, SW = Schlüsselweite. A, B und D siehe Maßskizze.
Montage der Tankdurchführung
Für die Montage wird eine zur jeweiligen Ausführung passende Öffnung in der Behälterwand benötigt. Die Tankdurchführung wird durch diese Öffnung eingesetzt und anschließend mit Dichtung und Überwurfmutter an der Behälterwand befestigt.
Beim Festziehen sollte darauf geachtet werden, dass die Dichtung gleichmäßig anliegt und nicht herausgedrückt oder beschädigt wird. Die Verschraubung sollte nur so weit angezogen werden, wie es für eine sichere und dichte Verbindung erforderlich ist.
Ersatzdichtungen separat erhältlich
Für die Tankdurchführungen sind passende Ersatzdichtungen erhältlich. Diese können über die Variantenauswahl des Artikels separat ausgewählt werden. Die Ersatzdichtungen sind nicht Bestandteil der oben aufgeführten Maßtabelle.
Verchromte Oberfläche gesucht? Für optisch orientierte Einbaubereiche ist auch unsere Messing Tankdurchführung Chrom erhältlich.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
