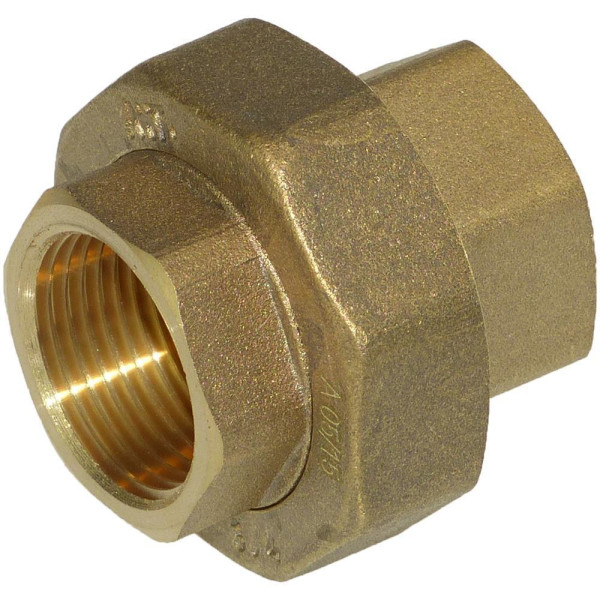

Messing Verschraubung – Innengewinde x Innengewinde
Die Messing Verschraubung mit beidseitigem Innengewinde ermöglicht eine stabile und gleichzeitig lösbare Verbindung zwischen zwei Rohrleitungs- oder Gewindekomponenten mit passendem Außengewinde. Sie eignet sich besonders für Installationen, bei denen Rohrleitungen, Pumpen oder Armaturen bei Wartungsarbeiten wieder voneinander getrennt werden müssen.
Im Unterschied zu einer einfachen Gewindemuffe verfügt diese Messing Rohrverschraubung über eine Überwurfmutter. Dadurch kann die Verbindung gelöst werden, ohne die angeschlossenen Rohrleitungsteile vollständig gegeneinander verdrehen zu müssen.
Vorteile der Messing Verschraubung
-
Beidseitiges Innengewinde: Zur Verbindung von Bauteilen mit passendem Außengewinde.
-
Lösbare Rohrverbindung: Die Überwurfmutter erleichtert Wartung, Reparatur und Austausch.
-
Robustes Messing: Bewährtes Material für zahlreiche Anwendungen der Wasser- und Installationstechnik.
-
Verschiedene Zollgrößen: Passende Ausführungen für unterschiedliche Rohrleitungsdimensionen.
-
Vielseitige Verwendung: Beispielsweise für Pumpenanschlüsse, Wasserleitungen und technische Installationen.
Typische Einsatzbereiche
- Wasser- und Brauchwasserinstallationen
- Pumpen- und Hauswasseranlagen
- Gartenbewässerung und Wasserverteilung
- Rohrleitungsanschlüsse an Armaturen und Anlagenkomponenten
- Installationen mit regelmäßigem Wartungs- oder Demontagebedarf
Technische Eigenschaften
-
Produkt: Messing Verschraubung / Rohrverschraubung
-
Anschlussart: Innengewinde x Innengewinde (IG x IG)
-
Material: Messing
-
Ausführung: Mehrteilige, lösbare Gewindeverbindung mit Überwurfmutter
-
Gewindegrößen laut Maßtabelle: 1/2", 3/4", 1", 1 1/4", 1 1/2" und 2"
-
Dichtfläche: konisch
Abmessungen und technische Maßskizze **
Die technische Zeichnung zeigt den Aufbau der Messing Verschraubung und die relevanten Maßbezeichnungen. G und G1 kennzeichnen die beiden Gewindeanschlüsse, L die Gesamtlänge und SW, SW1 sowie SW2 die jeweiligen Schlüsselweiten.
| Größe |
G |
G1 |
L |
SW |
SW1 |
SW2 |
| 1/2" |
1/2" |
1/2" |
38 |
25 |
36 |
25 |
| 3/4" |
3/4" |
3/4" |
46 |
30 |
45 |
30 |
| 1" |
1" |
1" |
48 |
37 |
50 |
37 |
| 1 1/4" |
1 1/4" |
1 1/4" |
59 |
46 |
64 |
46 |
| 1 1/2" |
1 1/2" |
1 1/2" |
60 |
52 |
64 |
52 |
| 2" |
2" |
2" |
70 |
64 |
86 |
64 |
Montage und Abdichtung
Vor der Montage sollten die Gewindeanschlüsse und Dichtflächen auf Sauberkeit und Beschädigungen geprüft werden. Die Gewindeabdichtung muss passend zur jeweiligen Anschlussart erfolgen. Die Verbindung innerhalb der Verschraubung ist entsprechend ihrer konstruktiven Dichtausführung zu montieren.
Beim Anziehen der Verschraubung sollten geeignete Werkzeuge an den vorgesehenen Schlüsselweiten verwendet werden. Die Überwurfmutter ermöglicht später das Lösen der Verbindung, beispielsweise beim Austausch einer Pumpe oder bei Wartungsarbeiten.
Weitere Messing Verschraubungen
Wird statt einer Verbindung mit zwei Innengewinden eine Ausführung mit Innen- und Außengewinde benötigt, empfehlen wir unsere Messing Verschraubung Innengewinde x Außengewinde.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
