Messing Winkelverschraubung 90° mit Überwurfmutter und Schlauchtülle
Die Messing Winkelverschraubung 90° mit Überwurfmutter und Schlauchtülle ermöglicht den rechtwinkligen Anschluss eines passenden Schlauchs an einen Gewindeanschluss. Durch ihre kompakte Bauform eignet sie sich besonders für Installationen, bei denen ein Schlauch auf engem Raum um 90 Grad umgelenkt werden soll.
Die Winkelverschraubung besteht aus einer Schlauchtülle für den Schlauchanschluss und einer Überwurfmutter mit Innengewinde. Die Überwurfmutter ermöglicht eine lösbare Verbindung mit einem passenden Gegenanschluss.
Die robuste Messingausführung ist für zahlreiche Anwendungen in der Wassertechnik, Gartenbewässerung, Pumpentechnik und im allgemeinen Rohrleitungsbau geeignet. Verschiedene Kombinationen aus Gewindegröße und Schlauchanschluss ermöglichen eine bedarfsgerechte Auswahl.
Vorteile der Messing Winkelverschraubung
- 90°-Winkelform für eine platzsparende Schlauchführung
- Mit Überwurfmutter für eine lösbare Gewindeverbindung
- Integrierte Schlauchtülle zum Anschluss geeigneter Schläuche
- Robuste und langlebige Messingausführung
- Verschiedene Gewinde- und Schlauchanschlussgrößen erhältlich
- Geeignet für zahlreiche Anwendungen in Wasser- und Pumpensystemen
- Praktische Verbindung zwischen Gewindeanschluss und Schlauchleitung
Typische Einsatzbereiche
- Gartenbewässerung und Bewässerungssysteme
- Wasser- und Brauchwasserinstallationen
- Pumpentechnik und Brunnenbau
- Schlauchanschlüsse an Armaturen und anderen Gewindebauteilen
- Rohrleitungs- und Schlauchsysteme
- Installationen mit begrenztem Einbauraum
Technische Eigenschaften
| Eigenschaft |
Beschreibung |
| Produkt |
Messing Winkelverschraubung |
| Ausführung |
90°-Winkel mit Überwurfmutter und Schlauchtülle |
| Material |
Messing |
| Gewindeanschluss |
Überwurfmutter mit Innengewinde |
| Schlauchanschluss |
Schlauchtülle |
| Gewindegrößen |
1/2", 3/4" und 1" |
| Baureihe |
S-1600-400 |
Abmessungen und Maßskizze

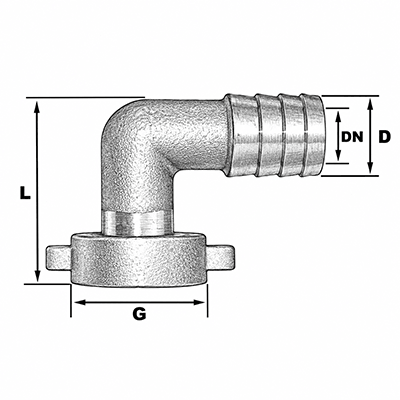

Die nachfolgende Maßskizze zeigt die Winkelverschraubung mit den Maßbezeichnungen G, D, DN und L. Die jeweiligen Abmessungen können der Maßtabelle entnommen werden.
Maßtabelle Messing Winkelverschraubung **
| Größe |
G |
D (mm) |
L |
DN |
| 1/2" x 3/8" |
1/2" |
11–11,8 |
37,5 |
7,5 |
| 1/2" x 1/2" |
1/2" |
14–14,8 |
40 |
9,5 |
| 3/4" x 3/8" |
3/4" |
11–11,8 |
38 |
7,5 |
| 3/4" x 1/2" |
3/4" |
14–14,8 |
36 |
10 |
| 1" x 3/4" |
1" |
20,5–21 |
45 |
16 |
Maßbezeichnungen:
G = Gewindegröße der Überwurfmutter
D = Außendurchmesser der Schlauchtülle gemäß Maßtabelle
DN = Durchgangsmaß gemäß Maßskizze
L = Baumaß gemäß Maßskizze
Hinweis zur Größenauswahl: Die erste Zollangabe bezeichnet die Gewindegröße der Überwurfmutter. Die zweite Zollangabe bezeichnet die zugehörige Schlauchanschlussgröße. Für die Auswahl eines passenden Schlauchs ist insbesondere das Maß D zu beachten.
Hinweis zum Maß D: Der angegebene Schlauchtüllen-Durchmesser D ist kein festes Maß. Aufgrund produktionsbedingter Fertigungstoleranzen kann der tatsächliche Außendurchmesser der Schlauchtülle innerhalb eines gewissen Bereichs variieren. Die von uns ermittelten möglichen Abweichungen sind deshalb in der Tabelle als Wertebereich angegeben. Bitte berücksichtigen Sie diesen Toleranzbereich bei der Auswahl des passenden Schlauches.
Montage und Abdichtung
Die Überwurfmutter wird mit einem passenden Gegenanschluss verschraubt. Je nach Ausführung des Gegenanschlusses ist eine geeignete Dichtung erforderlich. Dabei sind die vorgesehene Dichtfläche und die Anforderungen des jeweiligen Systems zu beachten.
Der Schlauch wird auf die Schlauchtülle aufgeschoben und bei Bedarf mit einer geeigneten Schlauchschelle oder einer anderen für den Anwendungsfall vorgesehenen Schlauchbefestigung gesichert. Der Schlauch muss hinsichtlich Innendurchmesser, Material und Betriebsbedingungen zur Schlauchtülle passen.
Bei der Montage sollte auf eine spannungsfreie Schlauchführung geachtet werden. Die Überwurfmutter darf nicht übermäßig angezogen werden, um Beschädigungen an Gewinde und Dichtflächen zu vermeiden.
Wann ist eine Winkelverschraubung mit Schlauchtülle sinnvoll?
Eine 90°-Winkelverschraubung mit Schlauchtülle bietet sich an, wenn ein Schlauch direkt an einem Gewindeanschluss befestigt und dabei rechtwinklig geführt werden soll.
Im Vergleich zu einer geraden Schlauchverschraubung kann die Winkelform helfen, enge Schlauchbiegungen zu vermeiden und den vorhandenen Einbauraum besser zu nutzen.
Weitere Messing Gewindefittings
Für andere Anschlussarten findest du in unserem Sortiment auch Messing Winkel mit Innengewinde, Messing Winkel mit Innen- und Außengewinde sowie Messing Winkel mit zwei Außengewinden.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
