Messing Y-Stück – Y-Fitting mit drei Gewindeanschlüssen
Das Messing Y-Stück ist ein robuster Gewindefitting zur Verbindung von drei Rohrleitungs- oder Gewindeanschlüssen in Y-Form. Durch seine besondere Bauform können Leitungen zusammengeführt oder auf zwei Leitungswege verteilt werden.
Der Y-Verteiler aus Messing eignet sich für zahlreiche Anwendungen in der Wassertechnik, Pumpentechnik, Gartenbewässerung und im allgemeinen Rohrleitungsbau. Die Y-förmige Anordnung ermöglicht eine alternative Leitungsführung gegenüber einem herkömmlichen T-Stück.
Vorteile des Messing Y-Stücks
- Drei Gewindeanschlüsse in Y-förmiger Anordnung
- Robuste Ausführung aus Messing
- Zum Zusammenführen oder Verteilen von Leitungswegen
- Für verschiedene Wasser- und Rohrleitungssysteme geeignet
- Alternative zu klassischen T-Verbindungsstücken
- Kompakte Bauform für vielseitige Installationen
Typische Einsatzbereiche
- Wasser- und Brauchwasserinstallationen
- Gartenbewässerung und Bewässerungstechnik
- Pumpen- und Brunnenanlagen
- Rohrleitungsbau und Anlagenbau
- Verteilung und Zusammenführung von Leitungswegen
Technische Eigenschaften
| Eigenschaft |
Beschreibung |
| Produkt |
Messing Y-Stück |
| Bauform |
Y-Fitting mit drei Anschlüssen |
| Material |
Messing |
| Anschlussgröße |
3/8" |
| Baureihe |
S-1600-220 |
Abmessungen und Maßskizze **

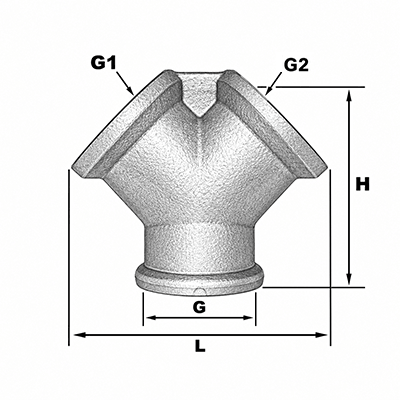

Die folgende Maßskizze zeigt die Y-förmige Bauweise mit den drei Anschlüssen sowie den Abmessungen L und H.
Maßtabelle Messing Y-Stück
| Größe |
G |
G1 |
G2 |
L |
H |
| 3/8" |
3/8" |
3/8" |
3/8" |
52 |
57 |
Hinweis zu den Maßangaben: Die Anschlussbezeichnungen wurden aus der Herstellertabelle übernommen. In der zugehörigen Maßskizze ist der dritte Anschluss als G3 bezeichnet.
Montage und Abdichtung
Vor der Montage sollten die Gewindeanschlüsse auf Sauberkeit und Beschädigungen geprüft werden. Für die Abdichtung ist ein zum jeweiligen Gewinde, Medium und Einsatzbereich geeignetes Dichtmittel zu verwenden, sofern die Anschlusskonstruktion eine Gewindeabdichtung vorsieht.
Beim Verschrauben ist auf eine spannungsfreie Montage zu achten. Übermäßige Anzugskräfte sollten vermieden werden, um Beschädigungen an den Gewindeanschlüssen zu verhindern.
Messing Y-Stück oder Messing T-Stück?
Ein Messing Y-Fitting besitzt eine Y-förmige Anordnung seiner drei Anschlüsse. Ein klassisches T-Stück dagegen verfügt über eine T-förmige Anschlussanordnung.
Welche Bauform besser geeignet ist, hängt insbesondere von der gewünschten Leitungsführung, dem verfügbaren Einbauraum und den Anforderungen des jeweiligen Rohrleitungssystems ab.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
