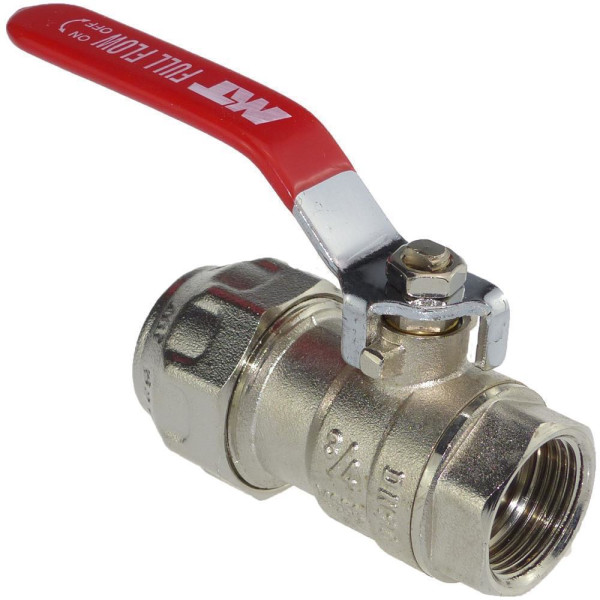

PE Messing Kugelhahn mit Innengewinde – maximale Stabilität & perfekte Dichtheit
Der PE Messing Kugelhahn mit Innengewinde verbindet PE-Rohrleitungen zuverlässig mit Gewindefittings und bietet dabei höchste Stabilität sowie eine dauerhaft sichere Abdichtung. Auf der einen Seite verfügt der Kugelhahn über eine PE-Klemmmuffe, auf der anderen über ein Innengewinde – ideal für den Übergang von PE-Rohrsystemen auf metallische oder kunststoffbasierte Gewindekomponenten.
Dank seines massiven Messingkörpers eignet sich dieser Kugelhahn besonders für Anwendungen mit hohen Druck- und Temperaturanforderungen und stellt eine hochwertige Alternative zu reinen Kunststofflösungen dar.
Hochwertiger Messingkörper für anspruchsvolle Anwendungen
Der Kugelhahn besteht aus Messing gemäß UNE EN 12165 und wird nach EN 1254-1 gefertigt. Die präzise Verarbeitung sowie das genormte Innengewinde nach ISO 228-1 gewährleisten höchste Maßhaltigkeit und eine zuverlässige Abdichtung.
Mit einer Druckstufe bis PN 30 ist dieser Kugelhahn ideal für:
-
Garten- und Rasenbewässerung
-
Schwimmbad- und Pooltechnik
-
Frisch- und Abwasserleitungen
-
Haustechnik & Versorgungsleitungen
Der Temperaturbereich von –20 °C bis +90 °C erlaubt den Einsatz auch unter anspruchsvollen Betriebsbedingungen.
Sichere Verbindung & einfache Montage
Die Verbindung des PE-Rohrs erfolgt über die bewährte Klemmtechnik, die eine schnelle, spannungsfreie und dauerhaft dichte Montage ermöglicht. Der Übergang zum Gewindefitting wird klassisch mit Teflonband oder Gewindedichtfaden abgedichtet.
Montage in wenigen Schritten:
-
PE-Rohr ablängen und Schnittkante anschrägen
-
Rohr bis zum Anschlag in die Klemmmuffe einschieben
-
Überwurfmutter festziehen
-
Gewindeseite mit Dichtmittel abdichten und anschließen
➡️ Die Verbindung ist sofort belastbar und bei Bedarf jederzeit lösbar.
Technische Daten im Überblick
-
PE Kugelhahn aus Messing
-
Anschluss: Klemmverbindung × Innengewinde
-
Druckstufe bis PN 30
-
Temperaturbereich: –20 °C bis +90 °C
-
Messingkörper nach UNE EN 12165
-
Herstellung gemäß EN 1254-1
-
Gewinde nach ISO 228-1
-
Hohe Dichtheit & lange Lebensdauer
Typische Einsatzbereiche
-
Garten- & Bewässerungssysteme
-
Schwimmbad- & Pooltechnik
-
Frisch- und Abwasserleitungen
-
Übergänge von PE-Rohr auf Gewindesysteme
-
Technische Installationen mit erhöhtem Druckbedarf
| D x G |
PN (bar) |
DN (mm) |
L (mm) |
H (mm) |
E (mm) |
| 20 x ½" |
30 |
15 |
65 |
50 |
60 |
| 25 x ¾" |
30 |
20 |
81 |
60 |
68 |
| 32 x 1" |
30 |
25 |
92 |
70 |
88 |
| 40 x 1¼" |
30 |
32 |
116 |
85 |
95 |
Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):
1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm
