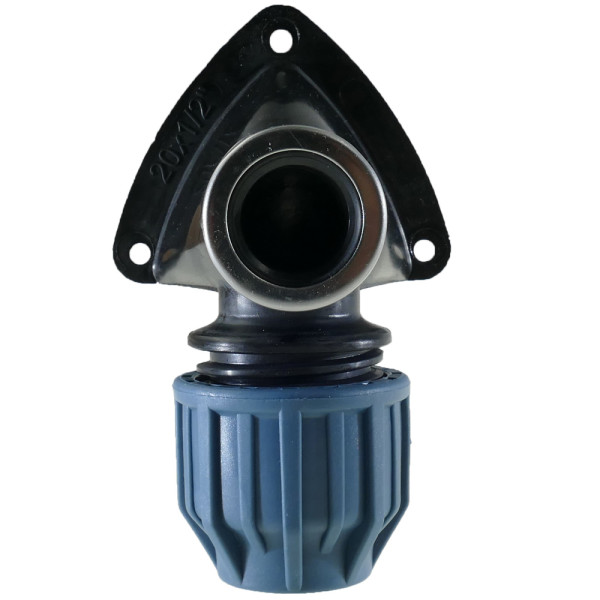

PE-Wandscheibe PE-Winkel verstärkt

Artikelnummer: SHOP-1300-471-PAPA

EAN: 4251186742611

Kategorie: PE Fittings (16bar)


ab 2,10 €

inkl. 19% USt. , zzgl. Versand (DHL Paket-Express)

momentan nicht verfügbar

Lieferstatus: durch Covid-19 mit der DHL (3-7 Werktage)

Dieser Artikel ist in verschiedenen Ausführungen erhältlich



PE-Wandscheibe PE-Winkel verstärkt 16 mm x 1/2 Zoll PE-Wandscheibe PE-Winkel verstärkt 16 mm x 1/2 Zoll
ArtNr.: SHOP-1300-471-016
momentan nicht verfügbar
2,10 € *
PE-Wandscheibe PE-Winkel verstärkt 20 mm x 1/2 Zoll PE-Wandscheibe PE-Winkel verstärkt 20 mm x 1/2 Zoll
ArtNr.: SHOP-1300-471-020
momentan nicht verfügbar
2,60 € *
PE-Wandscheibe PE-Winkel verstärkt 25 mm x 3/4 Zoll PE-Wandscheibe PE-Winkel verstärkt 25 mm x 3/4 Zoll
ArtNr.: SHOP-1300-471-025
momentan nicht verfügbar
2,35 € *

Als PE Wandscheibe wird in der Installationstechnik ein Bauteil aus dem Kunststoff Polyethylen bezeichnet, das in der Regel zur Befestigung von Armaturen an einer Wand oder zum Einrichten einer Zapfstelle genutzt wird. Die Wandscheibe wird an die Wand geschraubt. Die Verbindung zum PE Rohr wird mittels Klemmverbindung hergestellt. Zusätzlich ist die Wandscheibe mit einem Innengewinde ausgestattet, hier kann der Wasserhahn oder Ablaufhahn befestigt werden. Da die beiden Befestigungsvorrichtungen im rechten Winkel zueinander stehen, werden diese Bauteile auch als PE Wandwinkel bezeichnet. Die PE Wandscheiben mit 1/2 Zoll Gewinde sind für Rohrdurchmesser von 16 und 20 mm lieferbar. Die Wandscheiben für PE Rohre mit 25 mm Durchmesser haben ein 3/4 Zoll Innengewinde.

Rohrleitungssysteme aus PE Rohren und PE Fittings werden immer häufiger eingesetzt, weil sie eine Reihe vorteilhafter Eigenschaften haben. PE Leitungssysteme sind preiswert, kostengünstig zu montieren und gelten als unverwüstlich. Installateure, die das innovative System einsetzen, haben einen klaren Wettbewerbsvorteil. Klemmmuffen sorgen dafür, dass sich Rohre und Bauteile deutlich einfacher als konventionelle Installationssysteme montieren lassen. Die Montage erfordert weniger Zeit und die Verbindungen sind zuverlässig dicht. Bei Bedarf können die Verbindungen wieder gelöst werden. Leitungssysteme aus PE Material haben eine sehr hohe Lebensdauer. Sie zeichnen sich durch eine hohe Beständigkeit gegen UV-Strahlung aus, sodass dieser Fitting für Beregnungsanlagen problemlos eingesetzt werden kann.

Die PE Wandscheibe ist Trinkwassertauglich nach LVHT.

Alle PE Bauteile aus unserem Sortiment genügen höchsten Qualitätsstandard und besitzen Zertifikate von internationalen Prüforganisationen. Die mit hoher Genauigkeit gefertigten Bauteile genügen den europäischen und internationalen Normen. Sie sind sowohl im privaten als auch im industriellen Bereich einsetzbar. Der zulässige Temperaturbereich erstreckt sich von -20 °C bis 80 °C.

- PE Wandscheibe ( PE Wandwinkel ) mit Klemmverbindung, Montageplatte, Innengewinde
  PE PP Klemmfitting für die Anwendung in PE Druckrohrsystemen
- Serie Performance: A 20ºC D16 - D63: PN 16
  (Rohrgewinde BSP: PN 10), D75 - D110: PN 10

PE Wandscheibe in 16 und 20mm nicht vom Hersteller Cepex.

Weltweit im Einsatz.
- Geprüft und zertifiziert durch weltweit anerkannte Prüfinstitute.
- Schnelle und zuverlässige Verbindungen.
- Perfekte Dichtheit unter allen Arbeitsbedingungen.
- Gama Performance: Trinkwasserleitungen verwendbar.
- Geeignet ist die Performance Series für: Trinkwasserversorgung,
  Industrie, Bewässerung

Standard Series für: Bewässerung, Schwimmbad, Kabelschutz,...

Montage Anleitung:
A. Die Überwurfmutter lösen ohne diese vom Körper zu entfernen. Dabei prüfen dass sowohl der O-Ring als auch der Klemmring in seiner Position bleibt.
B. Das Rohrende (Schnittkante) anschrägen und entgraten. Ohne anziehen der Überwurfmutter das Rohr einschieben.
C. Dann den Fitting soweit am Rohr verschieben bis es nach dem Übergleiten des O-Ringes am Stopper steht.
D. Die Überwurfmutter von Hand oder mittels Band- oder Kettenschlüssel festziehen.

Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.

** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.

Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):

1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm


Versandgewicht: 0,07 Kg
Artikelgewicht: 0,07 Kg
