PE-Winkel Aussengewinde (Elysee)

Artikelnummer: S-1500-090-A-PAPA

Kategorie: PE Fittings (10bar)

Lieferstatus: 1-2 Tage

ab 0,98 €

inkl. 19% USt. , zzgl. (DHL Paket)

Elysee Rohrsysteme GmbH

PE-Winkel Aussengewinde (Elysee)

Dieser Artikel ist in verschiedenen Ausführungen erhältlich

Produktübersicht

PE-Winkel 16 mm x 1/2 Zoll Aussengewinde (Elysee)

1,20 € *

Lieferstatus: 1-2 Tage

PE-Winkel 20 mm x 1/2 Zoll Aussengewinde (Elysee)

0,98 € *

Lieferstatus: 1-2 Tage

PE-Winkel 20 mm x 3/4 Zoll Aussengewinde (Elysee)

0,98 € *

Lieferstatus: 1-2 Tage

PE-Winkel 25 mm x 1/2 Zoll Aussengewinde (Elysee)

1,12 € *

Lieferstatus: 1-2 Tage

PE-Winkel 25 mm x 3/4 Zoll Aussengewinde (Elysee)

1,12 € *

Lieferstatus: 1-2 Tage

PE-Winkel 25 mm x 1 Zoll Aussengewinde (Elysee)

1,12 € *

Artikel vergriffen
Lieferstatus: Ausverkauft

PE-Winkel 32 mm x 3/4 Zoll Aussengewinde (Elysee)

1,33 € *

Lieferstatus: 1-2 Tage

PE-Winkel 32 mm x 1 Zoll Aussengewinde (Elysee)

1,33 € *

Lieferstatus: 1-2 Tage

PE-Winkel 40 mm x 1 1/4 Zoll Aussengewinde (Elysee)

2,38 € *

Lieferstatus: 1-2 Tage

PE-Winkel 50 mm x 1 1/2 Zoll Aussengewinde (Elysee)

3,26 € *

Lieferstatus: 1-2 Tage

PE-Winkel 63 mm x 2 Zoll Aussengewinde (Elysee)

4,35 € *

Lieferstatus: 1-2 Tage

Beschreibung

PE Winkel mit Aussengewinde

- einseitig Klemmverbindung
- andere Seite Aussengewinde

Abmessungen und Merkmale
Unsere Fittings entsprechen den Maßanforderungen und Merkmalen der folgenden relevanten Normen:
- EN 712 / 713 / 715 / 911
- ISO 3458 / 3459 / 3501 / 3503 ISO 14236
- DIN 8076 (Leistungsserie)

Anwendungsgebiet
Unsere Fittinge eignen sich zum Verbinden von Polyethylenrohren mit hoher und niedriger Dichte. (PE-HD, PE-LD, PE40, PE63, PE80,
PE100) entsprechend:
- EN 12201
- ISO 3607 / 14236
- DIN 8072 / 8074

Andere Flüssigkeiten als Wasser
Die Fittinge können eine Vielzahl von Fluiden fördern. Hinweis: Weitere Informationen finden Sie im Abschnitt Chemikalienbeständigkeit. Kontaktieren Sie uns für spezifische Anwendungen.

Betriebsdruck
Für Fittinge von Ø 20 bis Ø 32 mm - 10 Bar

Hinweis: Die Systemtemperatur sollte 20°C nicht überschreiten. Die Fittings dürfen nicht in Verbindung mit heißem Wasser verwendet werden, auch wenn sie denselben Temperaturen wie das Polyethylenrohr selbst standhalten. Die Fittings halten Temperaturen unter null Grad Celsius.

Verwitterung
Elysee Fitting haben eine hervorragende Witterungsbeständigkeit, die vor Abbau durch UV-Strahlung schützt.

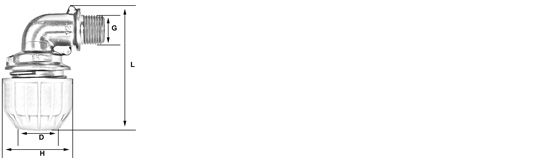

D x G	DN	PN	D (mm)	H (mm)	L (mm)
16 x 1/2"	12 mm	10	16	39	75,5
20 x 1/2"	16 mm	10	20	42,9	80
20 x 3/4"	16 mm	10	20	42,9	84,1
25 x 1/2"	20 mm	10	25	49,5	85,5
25 x 1"	20 mm	10	25	49,5	90
32 x 3/4"	25 mm	10	32	61,2	101,1
32 x 1"	25 mm	10	32	61,2	102,8
40 x 1 1/4"	32 mm	10	40	73	126
50 x 1 1/2"	40 mm	10	50	85	135
63 x 2"	50 mm	10	63	102	170

Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.

** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.

Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):

1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm
