PVC Kugelhahn Innen- x Aussengewinde
- Innen- x Aussengewinde
- Verschraubung einseitig (axialer Ausbau nicht möglich)
- Dichtring EPDM
- PN bar
- Betriebstemperatur -10 bis 45 °C (kurzzeitig auch bis 60 °C)
- PVC-U (grau) mit den typischen Eigenschaften der Beständigkeit gegen Laugen und Säuren
- Dichtung EPDM
- Gute chemische Widerstandsfähigkeit gegenüber inorganischen Substanzen
Information zum Pfeil auf einem Kugelhahn:
Dieser Pfeil zeigt nicht zwangsläufig die Fluß- Wasserrichtung an. Bei einem Kugelhahn wird oft eine Seite des Innenlebens bei der Produktion nur eingepresst und nicht verschraubt, bei dieser Seite darf im Falle einer Wartung die Verschraubung nicht ohne Gegendruck bzw. Sicherung (Einlegeteil) gelöst werden. Sollte die Gegenseite des Hahnes noch Druck führen, kann es ansonsten passieren das das gepresste Innenleben sich aus dem Hahn drückt und eine Überschwemmung verursacht.

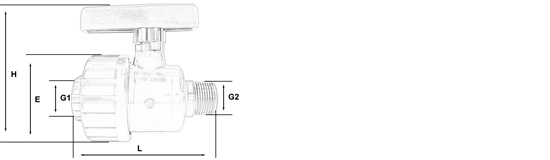

| G1 | G2 | H (mm) | E (mm) | L (mm) |
| 1/2 " | 1/2 " | 70 | 48 | 81 |
| 3/4 " | 3/4 " | 105 | 68 | 108,5 |
| 1 " | 1 " | 105 | 68 | 118 |
| 1 1/4 " | 1 1/4 " | 139,5 | 95 | 142 |
| 1 1/2 " | 1 1/2 " | 140,5 | 95 | 149,5 |
| 2 " | 2 " | 165 | 114 | 180 |
Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):
1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm
** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.
| Versandgewicht: | 0,10 kg |
| Artikelgewicht: | 0,10 kg |
