Poolheizung Solarabsorber Erweiterungsset
Mit dem Poolheizung Solarabsorber Erweiterungsset kann eine bereits vorhandene Poolheizung aus unserer Komplettset-Serie um zusätzliche Absorberfläche erweitert werden.
Das Erweiterungsset ist für die Kombination mit den bestehenden 32-mm-, 38-mm- und 50-mm-Poolheizung-Komplettsets vorgesehen.
Je nach gewählter Ausführung erhalten Sie zusätzlichen PE-LD-Absorberschlauch sowie zwei passende Sammelrohre und die Verbindungsteile zur Einbindung in das vorhandene System.
Bestehende Poolheizung um zusätzliche Solarabsorber erweitern
Eine größere Absorberfläche kann sinnvoll sein, wenn die vorhandene Solar-Poolheizung erweitert oder an eine geänderte Poolgröße bzw. Montagesituation angepasst werden soll.
Das Erweiterungsset ergänzt die bestehende Anlage um weitere parallel angeschlossene 50-Meter-Absorberkreise. Das Poolwasser wird dabei auf zusätzliche schwarze PE-Absorberschläuche verteilt und anschließend wieder im Sammelrohr zusammengeführt.
Die tatsächlich erreichbare Erwärmung hängt unter anderem von Sonneneinstrahlung, vorhandener und zusätzlicher Absorberfläche, Poolgröße, Fördermenge, Wasser- und Umgebungstemperatur sowie den Wärmeverlusten des Pools ab.
Passend für Komplettsets mit 32, 38 oder 50 mm Anschluss
Das Erweiterungsset kann zur Erweiterung unserer Poolheizung-Komplettsets mit 32 mm, 38 mm oder 50 mm Anschluss verwendet werden.
Die Anschlussgröße des ursprünglichen Komplettsets beschreibt die Verbindung der Grundanlage zur vorhandenen Poolverrohrung. Die Erweiterung selbst wird über die offenen 50-mm-Anschlüsse der Sammelrohre in das bestehende Solarabsorber-System eingebunden.
Dafür sind im Erweiterungsset zwei passende Gummimuffen zur Verbindung mit der vorhandenen Anlage enthalten.
50 Meter lange PE-Absorberkreise
Wie bei den dazugehörigen Poolheizung-Komplettsets wird auch beim Erweiterungsset der PE-LD-Absorberschlauch auf Teilkreise mit jeweils 50 Meter Länge verteilt.
Die Anzahl der Absorberkreise richtet sich nach der gewählten Gesamtmenge. Alle Teilkreise werden parallel über die Sammelrohre miteinander verbunden.
Dadurch lässt sich die vorhandene Poolheizung schrittweise um zusätzliche Absorberfläche ergänzen.
Solarabsorber aus schwarzem PE-LD-Schlauch
Als Absorber wird schwarzer PE-LD-Absorberschlauch verwendet. Bei Sonneneinstrahlung nimmt der Schlauch Wärme auf und überträgt einen Teil davon auf das hindurchströmende Poolwasser.
Die einzelnen 50-Meter-Kreise können abhängig von der vorhandenen Fläche beispielsweise als Schleifen oder Solarschnecken aufgebaut werden.
Es handelt sich hierbei um Absorberschlauch für den Aufbau der Solar-Poolheizung und nicht um einen gewöhnlichen Gartenschlauch.
Auch für saisonal aufgebaute Poolheizungen
Die 50 Meter langen Absorberkreise lassen sich konstruktionsbedingt nur mit entsprechendem Aufwand vollständig entleeren.
Bei saisonal aufgebauten Anlagen kann es deshalb sinnvoll sein, auch die Erweiterung nach Ende der Badesaison abzubauen und frostsicher einzulagern.
Vor Frostperioden sollte sichergestellt werden, dass keine frostgefährdeten wassergefüllten Komponenten ungeschützt im Außenbereich verbleiben.
Lieferumfang des Erweiterungssets
Das Erweiterungsset besteht je nach gewählter Größe aus folgenden Hauptkomponenten:
-
PE-LD-Absorberschlauch in der zur gewählten Erweiterungsgröße passenden Menge
-
2 Sammelrohre / Verteiler mit offenen 50-mm-Anschlüssen
-
2 Gummimuffen zur Einbindung in das bereits vorhandene Solarabsorber-System
Wichtig: Dieses Produkt ist als Erweiterung einer bereits vorhandenen Poolheizung aus unserer Komplettset-Serie vorgesehen und ersetzt kein vollständiges Grundset.
Erweiterungsgrößen und Aufteilung der Absorberkreise
Der zusätzliche PE-Absorber wird auf parallel angeschlossene Teilkreise mit jeweils 50 Meter Absorberschlauch aufgeteilt:
| Erweiterung |
Sammelrohr |
Aufteilung |
| 200 m |
4-fach |
4 × 50 m |
| 300 m |
6-fach |
6 × 50 m |
| 400 m |
8-fach |
8 × 50 m |
| 500 m |
10-fach |
10 × 50 m |
| 600 m |
12-fach |
12 × 50 m |
| 800 m |
16-fach |
16 × 50 m |
| 1.000 m |
20-fach |
20 × 50 m |
Welche Erweiterung ist für meine Poolheizung sinnvoll?
Wie groß die zusätzliche Absorberfläche gewählt werden sollte, hängt nicht allein von der Poolgröße ab. Auch die bereits vorhandene Absorberfläche, Sonneneinstrahlung, Fördermenge, Rohrführung, Aufstellfläche und die vorhandene Pooltechnik müssen berücksichtigt werden.
Die folgenden Werte aus unserer bisherigen Planungspraxis können als Orientierung für die Gesamtanlage dienen:
| Gesamte Absorbermenge der Anlage |
Fördermenge bis ca. |
Beckenvolumen bis ca. |
| 200 m |
3 m³/h |
12 m³ |
| 300 m |
4 m³/h |
20 m³ |
| 400 m |
6 m³/h |
30 m³ |
| 500 m |
7 m³/h |
35 m³ |
| 600 m |
8 m³/h |
40 m³ |
| 800 m |
10 m³/h |
50 m³ |
Hinweis: Bei einem Erweiterungsset ist für die Planung die Gesamtgröße der vorhandenen und zusätzlichen Absorberfläche entscheidend. Die genannten Werte dienen als Orientierung und stellen keine pauschale Leistungs- oder Temperaturzusage dar.
Montagebeispiele für die Solar-Poolheizung
Die folgenden Bilder zeigen verschiedene Aufbaumöglichkeiten des Solarabsorber-Systems:
Optionales Zubehör für die Erweiterung

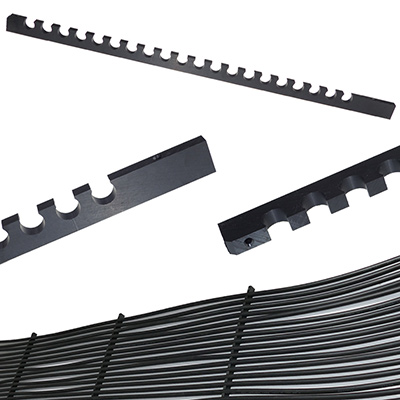

Für unterschiedliche Aufbauten sind zusätzlich Montageschienen und weiteres Zubehör für die Solar-Poolheizung erhältlich.
Hilfe bei der Erweiterung Ihrer Poolheizung
Gerade bei einer bereits bestehenden Anlage sollte die zusätzliche Absorberfläche auf die vorhandene Poolheizung und Pooltechnik abgestimmt werden.
Wenn Sie unsicher sind, welche Erweiterungsgröße zu Ihrer bestehenden Anlage passt, helfen wir Ihnen gerne bei der Auswahl und Planung.
