Sicherungsringe für Wellen DIN 471

Sicherungsringe DIN 471 für Wellen

Sicherungsringe für Wellen nach DIN 471 sind ringförmige Maschinenelemente zur axialen Sicherung und Positionierung von Bauteilen auf Wellen. Der Sicherungsring wird in eine dafür vorgesehene Nut der Welle eingesetzt.

Bei RST-Versand erhalten Sie Sicherungsringe DIN 471 in zahlreichen Abmessungen für unterschiedliche Wellendurchmesser.

Was ist ein Sicherungsring DIN 471?

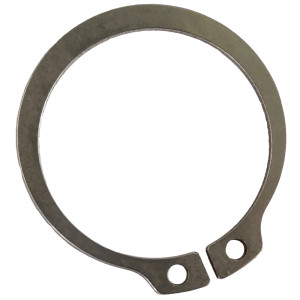

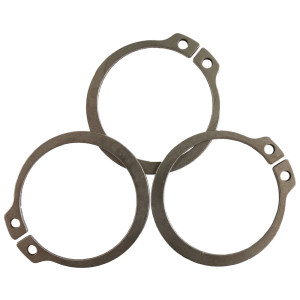

Ein Sicherungsring DIN 471 – auch als Haltering für Wellen bezeichnet – wird in einer entsprechend ausgeführten Nut auf einer Welle montiert. Nach der Montage bildet der Ring einen axialen Anschlag für das zu sichernde Bauteil.

Auf diese Weise können beispielsweise Bauteile auf einer Welle positioniert und gegen axiale Verschiebung gesichert werden. DIN 471 legt dabei Anforderungen sowohl an die Sicherungsringe als auch an die zugehörigen Nuten fest.

DIN 471 – Sicherungsringe speziell für Wellen

Die DIN 471 beschreibt Sicherungsringe beziehungsweise Halteringe für Wellen. Die Ringe sind für die Montage in einer Nut am äußeren Umfang einer Welle vorgesehen.

Damit unterscheiden sie sich grundsätzlich von Sicherungsringen für Bohrungen, die innerhalb einer Bohrung beziehungsweise eines Gehäuses montiert werden.

DIN 471 oder DIN 472 – wo liegt der Unterschied?

Bei Sicherungsringen ist entscheidend, ob ein Bauteil auf einer Welle oder innerhalb einer Bohrung gesichert werden soll.

Benötigen Sie einen innenliegenden Sicherungsring, finden Sie hier unsere Sicherungsringe für Bohrungen DIN 472 .

Wie wird ein Sicherungsring DIN 471 montiert?

Der Sicherungsring wird bei der Montage so weit geöffnet, dass er über die Welle geführt und anschließend in die dafür vorgesehene Nut eingesetzt werden kann.

Die charakteristischen Montageöffnungen an den Ringenden ermöglichen die Verwendung einer geeigneten Sicherungsringzange. Nach dem Einsetzen muss der Ring korrekt in der vorgesehenen Nut sitzen.

Sicherungsringe zur axialen Positionierung von Bauteilen

Sicherungsringe DIN 471 können zur axialen Positionierung unterschiedlicher Bauteile auf Wellen eingesetzt werden. Dazu können je nach Konstruktion beispielsweise Lager, Buchsen oder andere Maschinenelemente gehören.

Welche Belastungen ein Sicherungsring aufnehmen kann, hängt unter anderem von seiner Größe, der Ausführung der Nut, dem verwendeten Werkstoff sowie der jeweiligen Konstruktion ab.

Sicherungsring passend zum Wellendurchmesser auswählen

Bei der Auswahl eines Sicherungsrings DIN 471 ist insbesondere der vorgesehene Wellendurchmesser zu beachten. Die Größenbezeichnung des Sicherungsrings bezieht sich auf die zugehörige Nenngröße der Welle.

Zusätzlich müssen die Abmessungen der Nut und die technischen Anforderungen der jeweiligen Konstruktion berücksichtigt werden. Die entsprechenden Maße finden Sie bei den einzelnen Artikeln.

DIN 471 und weitere Sicherungselemente

Je nach Konstruktion kommen unterschiedliche Sicherungselemente zum Einsatz. Neben Sicherungsringen DIN 471 für Wellen führen wir unter anderem Sicherungsringe DIN 472 für Bohrungen sowie Sicherungsscheiben DIN 6799 für Wellen .

Die verschiedenen Ausführungen unterscheiden sich hinsichtlich Bauform, Montage und vorgesehenem Einsatz.

Sicherungsringe DIN 471 für Wellen auswählen

Wählen Sie oben den benötigten Sicherungsring DIN 471 passend zum vorgesehenen Wellendurchmesser aus. Beachten Sie bei der Auswahl neben der Nenngröße insbesondere die technischen Abmessungen des Sicherungsrings und der zugehörigen Nut.
