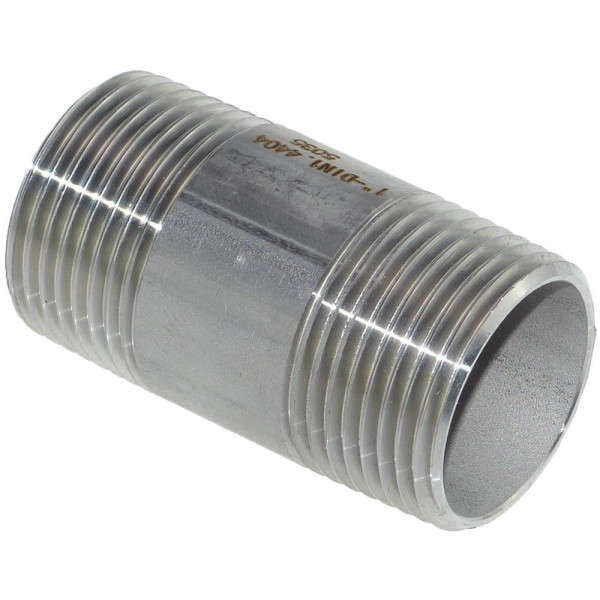

Edelstahl-Rohrnippel mit beidseitigem Außengewinde
Der Edelstahl-Rohrnippel verbindet Rohrleitungen und Gewindefittings mit passenden Innengewinden. Er besitzt an beiden Enden ein Außengewinde und ein glattes Mittelstück. Verschiedene Größen und Baulängen ermöglichen eine passende Auswahl für die jeweilige Rohrverbindung.
Technische Eigenschaften
- Produkt: Rohrnippel aus Edelstahl
- Anschlüsse: beidseitiges Außengewinde
- Ausführung: gerades Verbindungsstück mit Mittelteil
- Abmessungen: gemäß nachfolgender Tabelle
Maßskizze

Abmessungen **
Maße und Bezeichnungen gemäß Artikeldatenblatt S-8150. A und B beschreiben die Gewindeabschnitte, L die Gesamtlänge.
| Größe |
G |
L |
A (mm) |
B (mm) |
| 1/8" x 40 mm |
1/4" |
40 mm |
7,7 |
7,7 |
| 1/4" x 40 mm |
3/8" |
40 mm |
10,5 |
10,5 |
| 3/8" x 40 mm |
1/2" |
40 mm |
9,8 |
9,8 |
| 1/2" x 55 mm |
1/2" |
55 mm |
14,5 |
14,5 |
| 3/4" x 60 mm |
3/4" |
60 mm |
16 |
16 |
| 1" x 60 mm |
3/4" |
60 mm |
18,4 |
18,4 |
| 1 1/4" x 74 mm |
3/4" |
74 mm |
21 |
21 |
| 1 1/2" x 74 mm |
1" |
74 mm |
20,5 |
20,5 |
| 2" x 88 mm |
1" |
88 mm |
25 |
25 |
Einsatzbereiche
Rohrnippel werden zur Verbindung geeigneter Rohrleitungen, Armaturen und Gewindefittings eingesetzt, etwa in der Wasser- und Anlagentechnik. Die Eignung für ein Medium, den Betriebsdruck und die Temperatur ist anhand der konkreten Anwendung und der Produktspezifikation zu prüfen.
Hinweise zur Montage
Vor der Montage Gewinde und Dichtflächen kontrollieren. Für die Gewindeverbindung ein zum Medium und zur Anwendung passendes Dichtmittel verwenden. Beim Verschrauben auf spannungsfreie Ausrichtung achten.
Häufige Fragen
Welche Anschlüsse hat der Edelstahl-Rohrnippel? Beide Enden besitzen ein Außengewinde.
Was bedeuten G und L in der Maßtabelle? G bezeichnet die Gewindeangabe aus dem Datenblatt, L die Gesamtlänge.
Welche Länge ist erhältlich? Die aufgeführten Varianten reichen laut Datenblatt von 40 bis 88 mm.
