Messing Bogen 90° – Innengewinde x Innengewinde
Dieser Messing Bogen mit beidseitigem Innengewinde eignet sich für eine zuverlässige 90°-Richtungsänderung in Rohrleitungs- und Installationssystemen. Beide Anschlüsse sind als Innengewinde ausgeführt und ermöglichen die direkte Verbindung mit passenden Außengewinden, Gewindenippeln, Armaturen oder anderen Rohrleitungskomponenten.
Der robuste Messing-Gewindefitting ist vielseitig einsetzbar und eignet sich unter anderem für Wasserinstallationen, Bewässerungsanlagen, Pumpen- und Brunneninstallationen sowie für zahlreiche Anwendungen im Maschinen- und Anlagenbau.
Vorteile des Messing Bogens
-
90°-Bogen für Richtungsänderungen in Rohrleitungen
-
Innengewinde x Innengewinde für die Verbindung passender Gewindeanschlüsse
- Robuste Ausführung aus Messing
- Für Wasser bis zu einem Betriebsdruck von 16 bar geeignet
- Typischer Einsatzbereich von -10 °C bis +150 °C
- Gewindegrößen von 1/2" bis 2" erhältlich
- Vielseitig mit weiteren Messing-Gewindefittings und Armaturen kombinierbar
Typische Einsatzbereiche
Der Messing Gewindebogen wird überall dort eingesetzt, wo der Verlauf einer Rohrleitung um 90° geändert werden soll. Durch die beidseitigen Innengewinde lässt sich der Bogen einfach in bestehende oder neu aufgebaute Rohrleitungssysteme integrieren.
- Wasser- und Rohrleitungsinstallation
- Gartenbewässerung und Beregnungsanlagen
- Pumpen- und Brunnenanlagen
- Heizungs- und Gebäudetechnik
- Regenwassernutzungsanlagen
- Tank- und Behälteranschlüsse
- Maschinen- und Anlagenbau
Technische Eigenschaften
| Ausführung |
90° Bogen |
| Anschluss |
Innengewinde x Innengewinde |
| Material |
Messing |
| Betriebsdruck |
Bis 16 bar bei Medium Wasser |
| Typischer Temperaturbereich |
-10 °C bis +150 °C |
| Messingkörper |
UNE EN 12165 |
| Herstellung |
EN 1254-1 |
| Gewinde |
ISO 228-1 |
| Gewindegrößen |
1/2", 3/4", 1", 1 1/4", 1 1/2" und 2" |
Abmessungen **

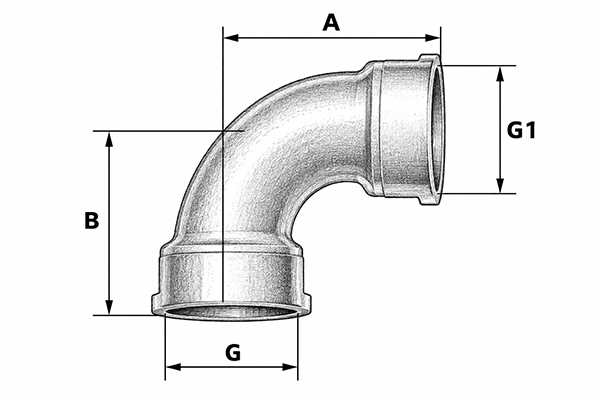

Die folgende Maßskizze zeigt die für die Auswahl relevanten Abmessungen des Messing Bogens. Die genauen Abmessungen sind abhängig von der gewählten Gewindegröße.
| Größe |
G |
G1 |
A |
B |
| 1/2" |
1/2" |
1/2" |
42 |
42 |
| 3/4" |
3/4" |
3/4" |
47 |
47 |
| 1" |
1" |
1" |
61 |
61 |
| 1 1/4" |
1 1/4" |
1 1/4" |
72 |
72 |
| 1 1/2" |
1 1/2" |
1 1/2" |
83 |
83 |
| 2" |
2" |
2" |
99 |
99 |
Hinweis: Die Maße A und B sind entsprechend der Maßskizze angegeben. Bitte vor der Bestellung die benötigte Gewindegröße auswählen.
Montage und Abdichtung
Die Gewindeanschlüsse müssen entsprechend dem jeweiligen Einsatzbereich fachgerecht abgedichtet werden. Hierfür können beispielsweise PTFE-Dichtband, Gewindedichtfaden oder Hanf in Verbindung mit einer geeigneten Dichtpaste verwendet werden.
Beim Verschrauben ist auf eine fachgerechte Montage zu achten. Insbesondere bei der Kombination mit Bauteilen aus Kunststoff sollte ein übermäßiges Anzugsmoment vermieden werden.
Messing Gewindefittings flexibel kombinieren
Durch die beidseitigen Innengewinde lässt sich der 90°-Messingbogen mit zahlreichen Gewindenippeln, Rohrnippeln, Armaturen, Kugelhähnen und weiteren Gewindefittings kombinieren. Damit eignet er sich sowohl für Neuinstallationen als auch für Änderungen oder Erweiterungen bestehender Rohrleitungssysteme.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
Angaben zur Produktsicherheit
Herstellerinformationen:
MT BUSSINESS KEY S. L.
Pol. Sector Camps d'en Ricart C/ Comerç 10 naves 3 a 9
08780 Pallejà
Spanien
info@mtspain.net
www.mtspain.net
verantwortliche Person:
MT BUSSINESS KEY S. L.
Pol. Sector Camps d'en Ricart C/ Comerç 10 naves 3 a 9
08780 Pallejà
Spanien
info@mtspain.net
https://www.mtspain.net
| Produkteigenschaft |
Wert |
| Versandgewicht: |
0,57 kg
|
| Artikelgewicht: |
0,57 kg
|
