Messing T-Stück reduziert – 3-fach Innengewinde mit reduziertem Abgang
Das Messing T-Stück reduziert ist ein robuster Gewindefitting zur Verbindung und Abzweigung von Rohrleitungen mit unterschiedlichen Anschlussgrößen. Die beiden gegenüberliegenden Anschlüsse besitzen gleich große Innengewinde, während der mittlere, im 90°-Winkel angeordnete Abgang über ein kleineres Innengewinde verfügt.
Dadurch lassen sich Rohrleitungen verzweigen und gleichzeitig unterschiedliche Gewindegrößen miteinander verbinden, ohne dass für den reduzierten Abgang ein zusätzlicher Reduzierfitting benötigt wird. Das reduzierte Messing T-Stück eignet sich für zahlreiche Installationen in der Wassertechnik, im Rohrleitungsbau sowie in Pumpen- und Bewässerungssystemen.
Vorteile des reduzierten Messing T-Stücks
- Robuste Ausführung aus Messing
- Drei Anschlüsse mit Innengewinde
- Zwei gleich große, gegenüberliegende Anschlüsse
- Mittlerer 90°-Abgang mit reduziertem Innengewinde
- Ermöglicht Abzweigungen mit unterschiedlichen Anschlussgrößen
- Kein zusätzlicher Reduzierfitting am Abgang erforderlich
- Verschiedene Größenkombinationen erhältlich
- Vielseitig für Rohrleitungs-, Pumpen- und Wassersysteme einsetzbar
Typische Einsatzbereiche
Reduzierte Messing T-Stücke werden überall dort eingesetzt, wo eine Rohrleitung einen zusätzlichen Anschluss mit kleinerem Gewindedurchmesser erhalten soll.
- Wasserinstallationen und Rohrleitungssysteme
- Pumpen- und Hauswasseranlagen
- Gartenbewässerung und Bewässerungstechnik
- Brunnenbau und Wasserversorgung
- Verteilerleitungen und technische Installationen
- Anschluss kleinerer Nebenleitungen an größere Rohrleitungen
Technische Eigenschaften
-
Produktart: Reduziertes T-Stück / Gewinde-T-Stück
-
Material: Messing
-
Anschlussart: Innengewinde x Innengewinde x Innengewinde
-
Ausführung: Zwei gleich große Durchgangsanschlüsse und ein reduzierter 90°-Abgang
-
Größen: Verschiedene Gewindekombinationen gemäß Maßtabelle
Abmessungen und Gewindegrößen **

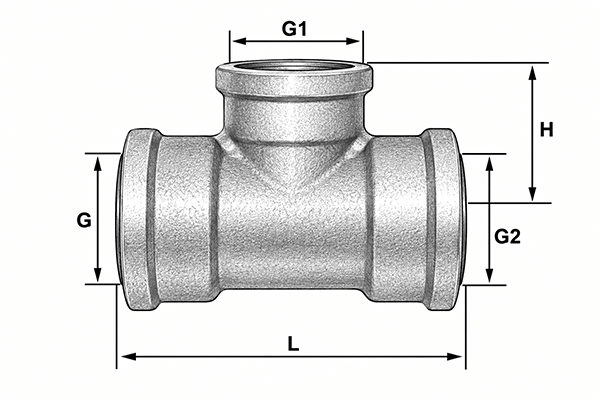

Die folgende Maßskizze zeigt die Anschlussgrößen und Abmessungen des reduzierten Messing T-Stücks
G und G2: Gegenüberliegende Innengewinde der Hauptleitung.
G1: Reduziertes Innengewinde des mittleren Abgangs.
L: Gesamtlänge des T-Stücks.
H: Höhe des Abgangs gemäß Maßskizze.
| Größe |
G |
G1 |
G2 |
L |
H |
| 1/2" x 3/8" |
1/2" |
3/8" |
1/2" |
42,5 |
21,5 |
| 3/4" x 1/2" |
3/4" |
1/2" |
3/4" |
48 |
25 |
| 1" x 1/2" |
1" |
1/2" |
1" |
52 |
27,5 |
| 1" x 3/4" |
1" |
3/4" |
1" |
57 |
30 |
| 1 1/4" x 1/2" |
1 1/4" |
1/2" |
1 1/4" |
56 |
32 |
| 1 1/4" x 3/4" |
1 1/4" |
3/4" |
1 1/4" |
61 |
34 |
| 1 1/4" x 1" |
1 1/4" |
1" |
1 1/4" |
66 |
34,5 |
| 1 1/2" x 1/2" |
1 1/2" |
1/2" |
1 1/2" |
59 |
34,5 |
| 1 1/2" x 3/4" |
1 1/2" |
3/4" |
1 1/2" |
63 |
37 |
| 1 1/2" x 1" |
1 1/2" |
1" |
1 1/2" |
66 |
38 |
| 1 1/2" x 1 1/4" |
1 1/2" |
1 1/4" |
1 1/2" |
74 |
41 |
| 2" x 1" |
2" |
1" |
2" |
78 |
44 |
| 2" x 1 1/4" |
2" |
1 1/4" |
2" |
85 |
46 |
Die Maßangaben L und H entsprechen der bereitgestellten technischen Tabelle. Die lieferbaren Größen richten sich nach der jeweiligen Artikelauswahl.
Was bedeutet ein reduziertes T-Stück?
Bei einem normalen T-Stück besitzen alle drei Anschlüsse üblicherweise die gleiche Gewindegröße. Ein reduziertes T-Stück hat dagegen einen kleineren Abgang.
Beispielsweise besitzt ein Messing T-Stück 1" x 1/2" zwei gegenüberliegende 1-Zoll-Innengewinde und einen mittleren 1/2-Zoll-Innengewindeanschluss. Dadurch kann eine kleinere Nebenleitung direkt von der größeren Hauptleitung abzweigen.
Alternative: Messing T-Stück mit gleichen Anschlussgrößen
Wenn alle drei Anschlüsse die gleiche Gewindegröße besitzen sollen, empfehlen wir unser Messing T-Stück mit drei gleich großen Innengewinden. Diese Ausführung eignet sich für Rohrleitungsabzweigungen ohne Gewindereduzierung.
Montage und Abdichtung
Für eine fachgerechte Verbindung sollten die Gewinde sauber und unbeschädigt sein. Je nach Anschluss und Einsatzbereich ist ein geeignetes Gewindedichtmittel zu verwenden, beispielsweise PTFE-Dichtband, Gewindedichtfaden oder Hanf in Verbindung mit einer passenden Dichtpaste.
Beim Verschrauben ist darauf zu achten, dass die Gewinde nicht verkantet werden und die Verbindung ohne übermäßige mechanische Belastung hergestellt wird.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
