Messing Reduzierstück – Außengewinde x Innengewinde
Das Messing Reduzierstück ermöglicht den Übergang zwischen zwei unterschiedlichen Gewindegrößen. Es besitzt auf der größeren Seite ein Außengewinde und auf der kleineren Seite ein Innengewinde. Dadurch lässt sich ein vorhandener Gewindeanschluss platzsparend auf eine kleinere Anschlussgröße reduzieren.
Die robuste Messingausführung eignet sich für zahlreiche Anwendungen in Wasserinstallationen, Rohrleitungssystemen, Pumpen, Bewässerungsanlagen und technischen Installationen. Durch die große Auswahl unterschiedlicher Größen stehen passende Messing Reduzierungen beispielsweise von 3/4" auf 1/2", 1" auf 1/2", 1" auf 3/4", 1 1/2" auf 1" oder 2" auf 1 1/2" zur Verfügung.
Vorteile des Messing Reduzierstücks
-
Außengewinde x Innengewinde in unterschiedlichen Größen
- Zum Reduzieren eines Gewindeanschlusses auf eine kleinere Anschlussgröße
- Robuste Ausführung aus Messing
- Kurze und kompakte Bauform
- Sechskant für eine einfache Montage mit geeignetem Werkzeug
- Große Auswahl verschiedener Zoll-Kombinationen
- Vielseitig in Wasser-, Pumpen- und Rohrleitungssystemen einsetzbar
Typische Einsatzbereiche
Ein Reduzierstück wird eingesetzt, wenn ein vorhandenes Innengewinde auf ein kleineres Innengewinde reduziert werden soll. Das Außengewinde des Reduzierstücks wird dabei in den vorhandenen Anschluss eingeschraubt und stellt anschließend ein kleineres Innengewinde für das nächste Bauteil zur Verfügung.
- Wasser- und Rohrleitungsinstallationen
- Pumpen und Hauswasserwerke
- Garten- und Bewässerungssysteme
- Behälter- und Tankanschlüsse
- Armaturen und Ventile
- Heizungs- und Sanitärinstallationen
- Technische Rohrleitungssysteme
Technische Eigenschaften
| Ausführung |
Reduzierstück |
| Anschlüsse |
Außengewinde x Innengewinde |
| Material |
Messing |
| Montage |
Sechskant für Werkzeugansatz |
| Größen |
verschiedene Kombinationen von 1/4" x 1/8" bis 2" x 1 1/2" |
Abmessungen des Messing Reduzierstücks **

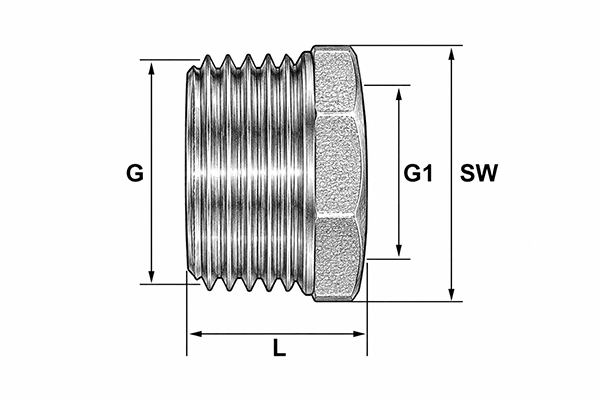

Die Maßskizze zeigt die relevanten Abmessungen des Reduzierstücks. G bezeichnet das größere Außengewinde und G1 das kleinere Innengewinde. L gibt die Gesamtlänge und SW die Schlüsselweite des Sechskants an.
| Größe |
G |
G1 |
L |
SW |
| 1/4" x 1/8" |
1/4" |
1/8" |
12,5 |
14 |
| 3/8" x 1/8" |
3/8" |
1/8" |
12,5 |
17 |
| 3/8" x 1/4" |
3/8" |
1/4" |
12 |
17 |
| 1/2" x 1/8" |
1/2" |
1/8" |
16 |
24 |
| 1/2" x 1/4" |
1/2" |
1/4" |
15,5 |
22 |
| 1/2" x 3/8" |
1/2" |
3/8" |
15 |
24 |
| 3/4" x 3/8" |
3/4" |
3/8" |
16,5 |
29 |
| 3/4" x 1/2" |
3/4" |
1/2" |
16,5 |
29 |
| 1" x 1/2" |
1" |
1/2" |
21 |
35 |
| 1" x 3/4" |
1" |
3/4" |
18 |
34 |
| 1 1/4" x 3/4" |
1 1/4" |
3/4" |
22,5 |
44 |
| 1 1/4" x 1" |
1 1/4" |
1" |
19,5 |
43 |
| 1 1/2" x 1" |
1 1/2" |
1" |
26 |
50 |
| 1 1/2" x 1 1/4" |
1 1/2" |
1 1/4" |
26 |
51 |
| 2" x 1 1/4" |
2" |
1 1/4" |
26 |
62 |
| 2" x 1 1/2" |
2" |
1 1/2" |
26 |
62 |
Maßangaben: L und SW in mm. G = Außengewinde, G1 = Innengewinde.
Welche Größe benötige ich?
Bei der Größenangabe steht die erste Größe für das Außengewinde G und die zweite Größe für das Innengewinde G1. Ein Messing Reduzierstück 1" x 1/2" besitzt somit ein 1"-Außengewinde und ein 1/2"-Innengewinde.
Zur Verfügung stehen zahlreiche häufig benötigte Kombinationen, darunter 3/4" auf 1/2", 1" auf 1/2", 1" auf 3/4", 1 1/4" auf 1", 1 1/2" auf 1" und 2" auf 1 1/2".
Reduzierstück oder Reduziernippel – was ist der Unterschied?
Bei der Auswahl sollte auf die benötigte Anschlussart geachtet werden. Dieses Messing Reduzierstück besitzt ein Außengewinde und ein kleineres Innengewinde. Ein Reduziernippel besitzt dagegen auf beiden Seiten Außengewinde. Das Reduzierstück eignet sich daher besonders, wenn ein vorhandenes Innengewinde auf ein kleineres Innengewinde reduziert werden soll.
Montage und Abdichtung
Der Sechskant ermöglicht das kontrollierte Einschrauben des Reduzierstücks mit einem geeigneten Werkzeug. Das Außengewinde muss mit einem für den jeweiligen Einsatzzweck geeigneten Gewindedichtmittel abgedichtet werden. Hierfür können beispielsweise PTFE-Dichtband, Gewindedichtfaden oder Hanf in Verbindung mit geeigneter Dichtpaste verwendet werden.
