Messing Tankdurchführung 90° gewinkelt mit Schlauchtülle
Die gewinkelte Messing Tankdurchführung ermöglicht einen platzsparenden Anschluss von Schläuchen an Tanks, Behältern und Wasserreservoirs. Durch den integrierten 90°-Winkel mit Schlauchtülle wird der Schlauch direkt parallel zur Behälterwand weitergeführt. Dies ist besonders praktisch, wenn hinter oder unter dem Tank nur wenig Einbauraum zur Verfügung steht.
Die Tankdurchführung wird durch die Behälterwand geführt und mit der Verschraubung sicher befestigt. Auf der Außenseite steht ein 1-Zoll-Außengewinde zur Verfügung, während der gewinkelte Anschluss über eine integrierte Schlauchtülle erfolgt.
Vorteile der gewinkelten Tankdurchführung
- Robuste Tankdurchführung aus Messing
- Gewinkelte Ausführung mit 90°-Abgang
- Integrierte Schlauchtülle für den direkten Schlauchanschluss
- 1" Außengewinde
- Platzsparende Schlauchführung entlang der Behälterwand
- Geeignet für Tanks, Behälter und Wasserreservoirs
- Stabile Verschraubung durch die Behälterwand
Typische Einsatzbereiche
Die Messing Tankdurchführung eignet sich insbesondere für Installationen, bei denen eine gerade Schlauchführung aufgrund der Platzverhältnisse nicht möglich oder ungünstig ist. Der 90°-Abgang ermöglicht eine kompakte Installation beispielsweise bei:
- Wassertanks und Vorratsbehältern
- Regenwasser- und Brauchwassersystemen
- Behältern in Garten und Bewässerung
- Pumpen- und Wasserversorgungssystemen
- technischen Tank- und Behälterinstallationen
Abmessungen der Messing Tankdurchführung **

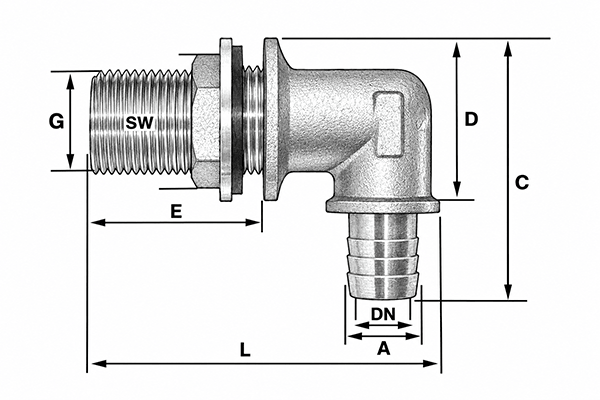

Die folgende Skizze zeigt die relevanten Anschluss- und Einbaumaße der gewinkelten Tankdurchführung.
| Größe |
G |
L |
A |
C |
D |
E |
SW |
DN |
| 1" |
1" |
105 |
24,6 |
88 |
52 |
49 |
38 |
20,5 |
90°-Anschluss für beengte Einbauverhältnisse
Der entscheidende Unterschied zu einer geraden Tankdurchführung ist der unmittelbar nach der Behälterwand angeordnete 90°-Schlauchanschluss. Dadurch muss der angeschlossene Schlauch nicht erst hinter der Durchführung gebogen werden. Das erleichtert die Installation bei begrenztem Platz und ermöglicht eine kompakte Leitungsführung.
Die Ausführung eignet sich daher besonders dort, wo eine normale gerade Tankdurchführung mit anschließendem Schlauchanschluss zu viel Einbautiefe benötigen würde.
Alternative: Wenn kein gewinkelter Schlauchabgang benötigt wird, ist auch unsere gerade Messing-Tankdurchführung erhältlich.
Montagehinweis
Vor der Montage sollte geprüft werden, ob die vorgesehene Einbauposition ausreichend Platz für die Durchführung, die Befestigung und den angeschlossenen Schlauch bietet. Die Dichtflächen des Behälters sollten sauber, eben und frei von Beschädigungen sein. Die Verschraubung sollte gleichmäßig angezogen werden, ohne die Behälterwand unnötig zu belasten.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
Angaben zur Produktsicherheit
Herstellerinformationen:
pero Vertriebsgesellschaft bmH
Kaiser-Friedrich-Ring 102
40547 Düsseldorf
Deutschland
info@pero-vertrieb.de
www.pero-vertrieb.de
verantwortliche Person:
pero Vertriebsgesellschaft bmH
Kaiser-Friedrich-Ring 102
40547 Düsseldorf
Deutschland
info@pero-vertrieb.de
https://www.pero-vertrieb.de
| Produkteigenschaft |
Wert |
| Versandgewicht: |
0,10 kg
|
| Artikelgewicht: |
0,10 kg
|
